La problemática de la ventilación en las estructuras de protección
Los refugios y búnkeres, independientemente de su propósito – ya sean estructuras de protección civil, objetos militares o almacenes subterráneos – enfrentan un problema crítico: garantizar un intercambio de aire de calidad en un espacio cerrado. Sin una ventilación adecuada, estas estructuras, diseñadas para la estancia prolongada de personas, pueden no cumplir su función protectora debido al rápido deterioro de la calidad del aire.
El aire – el recurso número uno en el refugio
Si consideramos los recursos vitales en condiciones de estancia prolongada en estructuras de protección, el aire fresco ocupa la primera posición en criticidad, superando incluso al agua y la comida. Una persona puede sobrevivir sin comida durante varias semanas, sin agua – durante varios días, pero sin suficiente oxígeno – solo unos minutos. En un espacio cerrado, un grupo promedio de personas puede agotar el suministro de oxígeno y alcanzar concentraciones críticas de CO₂ en pocas horas.
Al planificar los suministros para el refugio, los líderes a menudo se centran en cuestiones de alimentación, abastecimiento de agua, medicamentos y recursos energéticos, a veces subestimando el sistema de ventilación. Sin embargo, sin un intercambio de aire adecuado, todos los demás suministros pueden volverse inútiles – una persona en un ambiente con alta concentración de CO₂ y bajo contenido de oxígeno pierde rápidamente su capacidad de trabajo, sufre un deterioro de las funciones cognitivas y, en última instancia, enfrenta una amenaza directa a la vida.

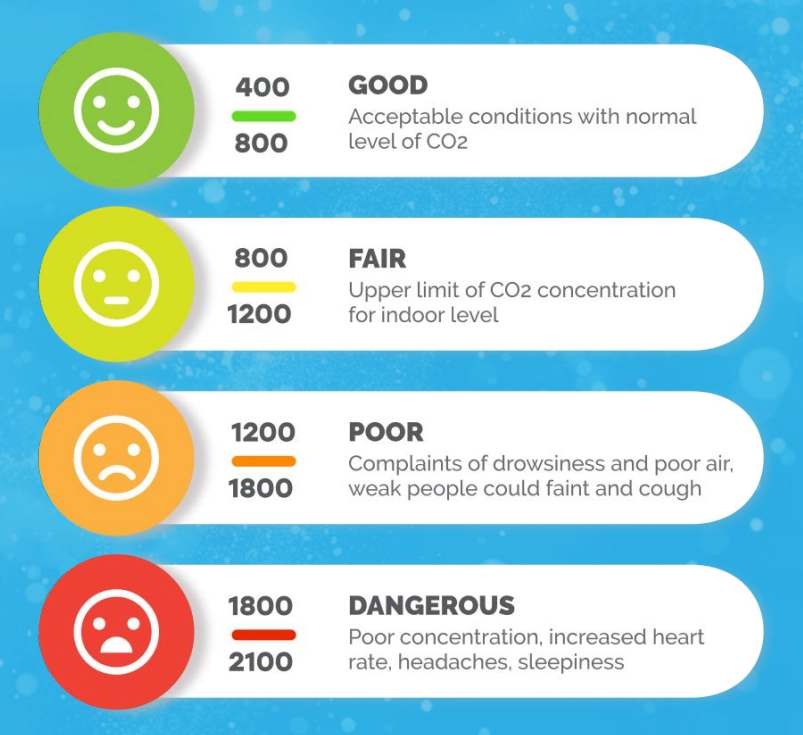

Esta infografía muestra los niveles de concentración de CO₂ (dióxido de carbono) en el aire y su impacto en el ser humano:
- 400-800 ppm: BIEN Condiciones aceptables con un nivel normal de CO₂
- 800-1200 ppm: ACEPTABLE Límite superior de concentración de CO₂ para interiores
- 1200-1800 ppm: MAL Quejas de somnolencia y aire de mala calidad, personas débiles pueden desmayarse y toser
- 1800-2100 ppm: PELIGROSO Mala concentración de atención, pulso elevado, dolores de cabeza, somnolencia
Nota: ppm (partes por millón) - unidad de medida de la concentración de CO₂ en el aire
Por eso, el sistema de ventilación de entrada y salida debe considerarse como una infraestructura crítica del refugio, que debe ser diseñada con el mismo cuidado y fiabilidad que los sistemas de abastecimiento de agua o electricidad.
Principales problemas del ambiente aéreo en estructuras herméticas:
- Acumulación de dióxido de carbono (CO₂) durante la estancia prolongada de personas
- Disminución del nivel de oxígeno en un espacio cerrado
- Aumento de la humedad, que favorece el desarrollo de moho y hongos
- Acumulación de olores desagradables y sustancias tóxicas
- Falta de filtración de contaminantes externos en caso de emergencias
- Aire estancado y sobrecalentamiento de los espacios en verano
- Riesgos de hipoxia y envenenamiento por CO₂ durante la estancia prolongada

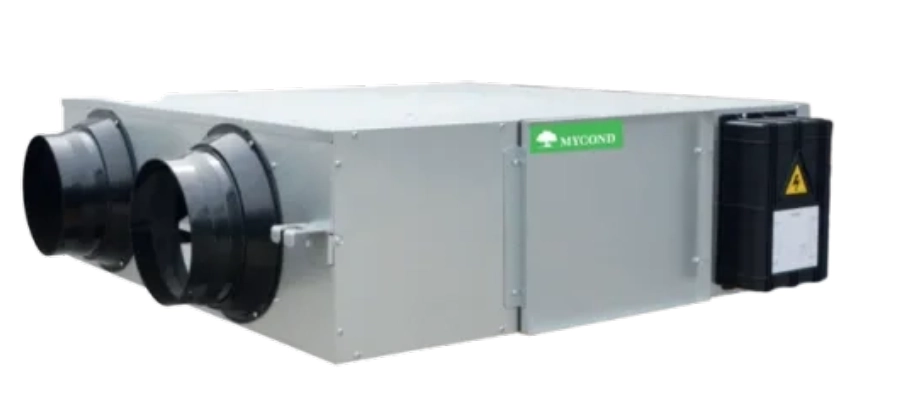

Solución de problemas mediante unidades de tratamiento de aire (UTA)
Las unidades de tratamiento de aire (UTA) son una solución integral para garantizar un microclima adecuado en refugios y búnkeres. Su implementación permite resolver una serie de cuestiones críticas:
Ventajas de instalar UTA:
Abastecimiento continuo de aire fresco
- Garantía de un intercambio de aire normativo (no menos de 10 m³/h por persona)
- Mantenimiento del nivel óptimo de oxígeno para una estancia cómoda
Eliminación del aire contaminado
- Extracción efectiva de CO₂, humedad y otros productos de la actividad vital
- Reducción del riesgo de enfermedades respiratorias
Filtración del aire
- Protección contra contaminantes externos (polvo, alérgenos, partículas radiactivas)
- Posibilidad de instalar filtros especializados (HEPA, de carbón) para la purificación de amenazas químicas y biológicas
Regulación de la humedad
- Prevención de la condensación en paredes y techos
- Protección de equipos y materiales contra corrosión y daños
Estabilización del régimen de temperatura
- Prevención del sobrecalentamiento por la emisión de calor de personas y equipos
- Posibilidad de conectar módulos adicionales de calefacción o refrigeración
Mejora de las condiciones sanitarias e higiénicas
- Reducción del riesgo de propagación de enfermedades infecciosas
- Eliminación de olores desagradables
Uso eficiente de la energía
- Las modernas UTA con recuperación de calor permiten ahorrar hasta un 75-85% de energía térmica
- Reducción de costos de calefacción en el período frío
Autonomía de funcionamiento
- Posibilidad de funcionamiento desde fuentes de energía de reserva
- Modos de operación en diferentes condiciones (normal, emergencia, autónomo)
Componentes principales del sistema UTA para refugios y búnkeres
Un sistema moderno de ventilación de entrada y salida para estructuras de protección consta de los siguientes componentes:
- Módulo base de UTA
1) Ventiladores de entrada y salida
2) Intercambiador de calor (recuperador)
3) Sistema de control automático
4) Filtros de limpieza básica - Sistema de conductos de aire
1) Conductos de aire principales
2) Elementos de distribución (difusores, rejillas)
3) Válvulas y compuertas reguladoras
4) Silenciadores - Equipos de filtración
1) Filtros de limpieza gruesa (G4)
2) Filtros de limpieza fina (F7-F9)
3) Filtros especializados (HEPA H13-H14)
4) Filtros de carbón para la adsorción de gases y sustancias químicas - Válvulas herméticas
1) Válvulas de retención para prevenir el retroceso
2) Válvulas a prueba de explosiones
3) Válvulas contra incendios - Sistema de control y monitoreo
1) Sensores de CO₂, oxígeno, humedad, temperatura
2) Controladores y módulos programables
3) Sistemas de alerta y desconexión de emergencia
4) Paneles de control remoto - Módulos adicionales
1) Elementos de refrigeración/calefacción
2) Deshumidificadores/humidificadores de aire
3) Esterilizadores UV
4) Sistemas de alimentación eléctrica de reserva
Soluciones alternativas y sustitutos
En condiciones de recursos limitados o requisitos específicos, se pueden utilizar componentes alternativos:
Sistemas de ventilación simplificados
- Ventiladores de conducto en lugar de UTA complejas
- Instalaciones de entrada y salida separadas sin recuperación
- Sistemas mecánicos con control manual
Soluciones de filtración alternativas
- Filtros de carbón caseros
- Filtros utilizando materiales no especializados (telas sintéticas, algodón)
- Filtros mecánicos multicapa
Conductos de aire simplificados
- Conductos flexibles en lugar de metálicos rígidos
- Tuberías de plástico de diámetro adecuado
- Elementos de distribución improvisados
Soluciones autónomas
- Generadores portátiles para alimentar el sistema
- Ventiladores manuales para situaciones de emergencia
- Limpiadores químicos de aire (para uso a corto plazo)
Sistemas de control alternativos
- Sensores autónomos con alimentación a batería
- Indicadores mecánicos simplificados de presión y humedad
- Temporizadores en lugar de controladores automáticos
Conclusión
La instalación de unidades de tratamiento de aire en refugios y búnkeres no es solo una cuestión de comodidad, sino una necesidad crítica para garantizar la seguridad y la salud de las personas durante estancias prolongadas en espacios cerrados. Las modernas UTA ofrecen una solución integral para garantizar un intercambio de aire normativo, filtración y control de la calidad del aire.
Al diseñar e instalar tales sistemas, es importante considerar la especificidad de la estructura concreta, el número de personas, la duración del funcionamiento autónomo y las posibles amenazas externas. Un sistema UTA correctamente seleccionado e instalado aumenta significativamente las propiedades protectoras de los búnkeres y refugios, transformándolos de un simple refugio físico en un entorno completo para una estancia segura y prolongada de las personas.
