Ventiladores murales serie FHW

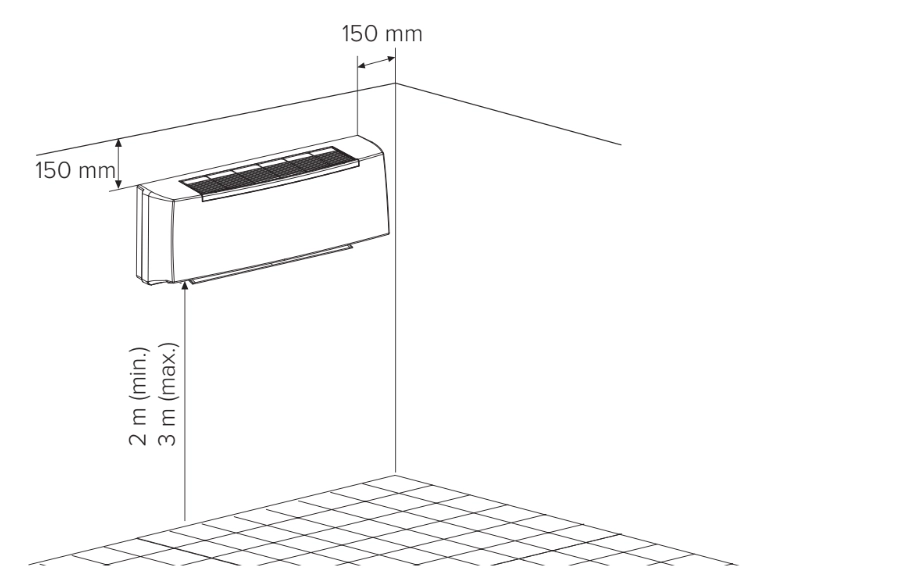

Los fan coils de pared apenas se diferencian exteriormente de las unidades interiores de los sistemas split convencionales. Se instalan en la pared a una cierta distancia del techo. Los fan coils de pared generalmente se suministran con mandos a distancia y una válvula de tres vías incorporada (la configuración se acuerda según la solicitud individual del cliente antes de realizar el pedido). Este tipo de equipo se instala con mayor frecuencia en pequeñas oficinas.

Capacidad de refrigeración: 1,23 ... 3,76 kW

Capacidad de calefacción: 1,34 ... 4,28 kW

¿Quiere comprar o tiene preguntas?

Mycond

Fan Coils murales

Los fancoils FHW pueden conectarse a una red Modbus, lo que le permitirá conectarse al sistema Smart Home y automatizar la climatización de la vivienda.

MyCond FHW Fan coil mural para un control eficaz del aire.

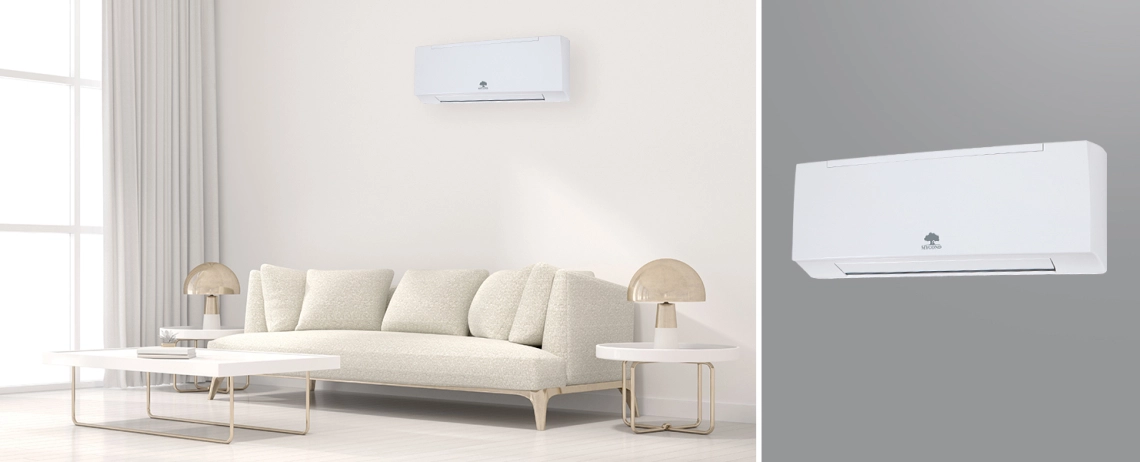

MyCond FHW Unidad de fan coil montada en la pared en un entorno interior moderno.

Ventajas de los fancoils murales Mycond:

Válvula de 2/3 vías y bomba de condensados opcionales que se pueden montar en la carcasa.
Motor de ventilador BLDC opcional.
Calentador eléctrico opcional.

Configuración del equipo :

FWH-1 sin placa de control (requiere termostato externo)

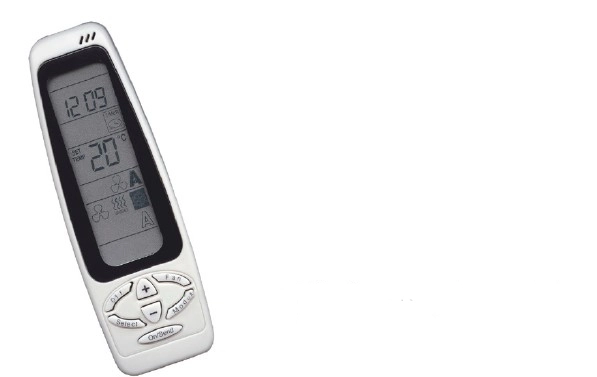

FWH-T1 con tarjeta de control y receptor IR (mando a distancia IR incluido)

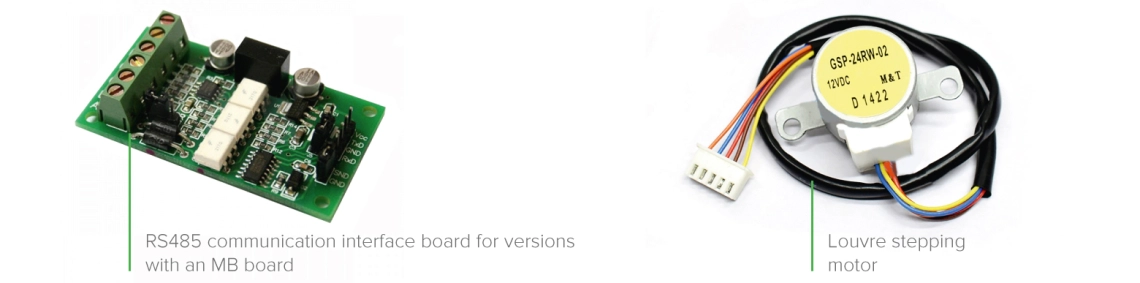

FHW-MB1 con placa de control y módulo Modbus (mando a distancia IR opcional)

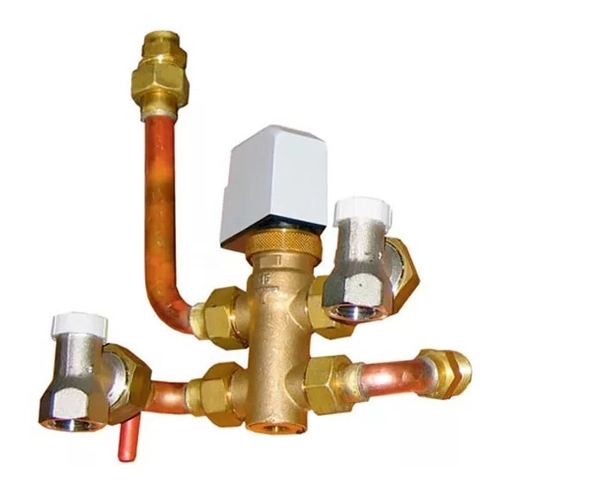

MyCond FHW Kit de instalación vertical para fancoils.

MyCond FHW Esquema de los componentes del fan coil mural.

Unidades fan coil murales MyCond serie FHW conectadas en una red Modbus.

Especificaciones	Unidades	FHW1						FHW2
Número de velocidades		1	2	3	4	5	6	1	2	3	4	5	6
		min.	media		máx.			mín.		medio.		máx.
Caudal de aire	m3/h	205	270	340	375	470	500	250	305	365	400	480	545
Capacidad total de refrigeración	kW	1,23	1,49	1,74	1,85	2,13	2,20	1,42	1,62	1,82	1,93	2,16	2,32
Potencia frigorífica sensible	kW	0,91	1,13	1,34	1,44	1,70	1,77	1,06	1,23	1,41	1,51	1,73	1,89
Potencia de calefacción	kW	1,34	1,68	2,02	2,18	2,58	2,71	1,58	1,85	2,13	2,29	2,62	2,88
Pérdida de presión (refrigeración)	kPa	4,8	6,8	9,0	10,1	12,9	13,8	6,2	7,9	9,8	10,8	13,2	15,1
Pérdida de presión (calefacción)	kPa	4,5	6,8	9,4	10,8	14,7	15,9	6,1	8,1	10,4	11,8	15,1	17,8
Consumo de energía	W	12	14	17	18	24	30	12	14	18	20	24	32
Nivel de potencia sonora	dB(A)	35	41	46	48	52	53	39	43	47	49	53	55
Nivel de presión sonora (*)	dB(A)	26	32	37	39	43	44	30	34	38	40	44	46

Especificaciones	Unidades	FHW3						FHW4
Número de velocidades		1	2	3	4	5	6	1	2	3	4	5	6
		min.	media		máx.				mín.		media		máx.
Caudal de aire	^m3/h	280	375	480	545	730	780	300	440	500	610	675	790
Capacidad total de refrigeración	kW	1,87	2,30	2,75	3,00	3,59	3,73	1,97	2,60	2,83	26,7	3,43	3,76
Potencia frigorífica sensible	kW	1,33	1,67	2,03	2,24	2,77	2,90	1,41	1,91	2,10	2,44	2,62	2,93
Potencia de calefacción	kW	1,89	2,37	2,93	3,23	4,04	4,24	2,00	2,73	3,02	3,53	3,80	4,28
Pérdida de presión (refrigeración)	kPa	11,2	16,2	22,5	26,3	36,4	39,1	14,1	23,0	27,2	34,0	38,5	45,1
Pérdida de presión (calefacción)	kPa	9,1	13,8	20,1	24,1	35,9	39,2	12,7	22,2	26,7	35,2	40,4	49,8
Consumo de energía	W	16	21	26	29	38	46	17	23	27	32	35	48
Nivel de potencia sonora	dB(A)	35	40	45	48	55	57	36	43	46	51	54	57
Nivel de presión sonora (*)	dB(A)	26	31	36	39	46	48	27	34	37	42	45	48

Las especificaciones se refieren a los siguientes parámetros de funcionamiento:
REFRIGERACIÓN. Temperatura del aire de entrada: +27 °C (bulbo seco) +19 °C (bulbo húmedo) Temperatura del agua de entrada/salida: +7/12 °C
CALEFACCIÓN. Temperatura del aire de entrada +20 °C. Temperatura del agua de entrada/salida: +50/45 °C.
* El nivel de presión acústica es 9 dB(A) inferior al nivel de potencia acústica y se refiere a una sala con un volumen de 100 m3 y un tiempo de reflexión del sonido de 0,5 s.
