Unidades fan coil versátiles serie SEC/F

La gama de productos presentada en la serie está diseñada para estancias con una superficie reducida. Sólo se necesita una unidad para enfriar o calentar la habitación. La unidad de fan coil está equipada con un ventilador centrífugo que permite alcanzar una capacidad significativa con características de bajo ruido

Capacidad de refrigeración: 0,57 ... 8,52 kW

Capacidad de calefacción: 0,64 ... 10,53 kW

¿Quiere comprar o tiene preguntas?

Unidades fan coil versátiles serie SEC/F

Mycond

Unidades Fan Coil de suelo

La serie permite la instalación en diferentes posiciones. Con la gama de accesorios opcionales, la unidad de fan coil se puede adaptar perfectamente a condiciones operativas particulares.

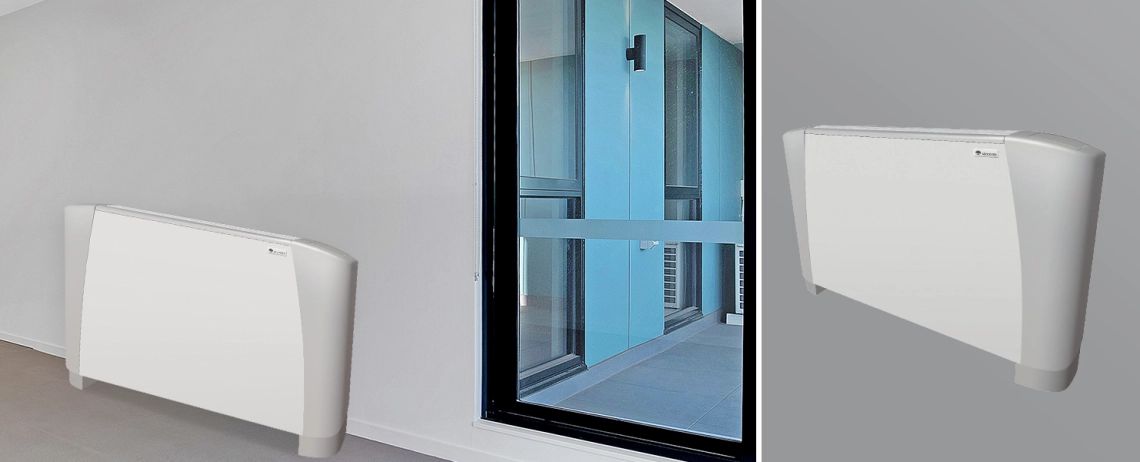

Unidades de fan coil de la serie SEC/F instaladas en interiores modernos.

Características clave:

Puede equiparse con ventiladores EC como opción
Presión estática de hasta 50 Pa
Diseño vertical u horizontal
Diseño de 2 o 4 tubos
Pantalla de control remota o integrada

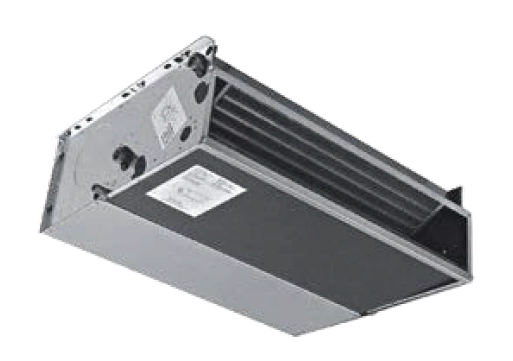

Unidad de fan coil versátil de la serie SEC/F exhibida en interiores.

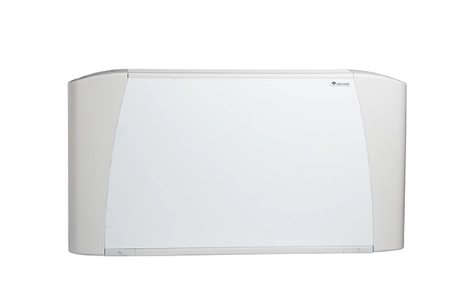

Apariencia de MyCond SEC/F

Características de diseño :

El marco interior está hecho de acero galvanizado de alta resistencia. La carcasa exterior consiste en paneles frontales de metal y paneles laterales de plástico.
La rejilla de distribución de aire está hecha de plástico.
Filtro reemplazable con núcleos de polipropileno y marco de acero galvanizado. Fácil de reemplazar gracias a guías de plástico especiales.
Un ventilador centrífugo con un impulsor de aluminio o plástico, equilibrado estática y dinámicamente para funcionar lo más silenciosamente posible.

Un motor monofásico de seis velocidades (con tres velocidades preestablecidas de fábrica), montado en soportes antivibración y equipado con un interruptor térmico de reinicio automático, con grado de protección IP20, clase de aislamiento B.
Los intercambiadores de calor están hechos de tubos de cobre con aletas de aluminio. El intercambiador de calor se conecta por el lado izquierdo como estándar. Las unidades con conexión por el lado derecho están disponibles bajo pedido.
La bandeja de drenaje está hecha de plástico y aislada con espuma de poliolefina (clase M1); el tubo tiene un diámetro de 15 mm.

Unidad de fan coil MyCond SEC/F que proporciona una distribución de aire eficiente.

El conjunto óptimo de automatización para un control asequible y simple mediante smartphone

MyCond SEC/F Una niña y su perro junto a una unidad de fan coil.

Unidades de fan coil de 2 tubos y 3 filas. Especificaciones

Especificaciones	Unidades	SEC/F 1.3						SEC/F 2.3						SEC/F 3.3
Número de velocidades		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Caudal de aire	m³/h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Capacidad total de refrigeración	kW	0,57	0,66	0,75	0,84	0,91	1,00	0,90	0,99	1,23	1,35	1,53	1,70	1,27	1,55	1,76	2,04	2,35	2,61
Capacidad de refrigeración sensible	kW	0,45	0,53	0,60	0,69	0,75	0,83	0,68	0,76	0,95	1,06	1,21	1,36	0,92	1,13	1,30	1,51	1,76	1,97
Capacidad de calefacción	kW	0,64	0,76	0,86	0,98	1,07	1,19	0,94	1,06	1,34	1,49	1,70	1,92	1,26	1,56	1,79	2,10	2,44	2,74
Pérdida de presión de agua (refrigeración)	kPa	2,5	3,0	3,8	4,7	5,4	6,3	2,5	3,0	4,4	5,3	6,5	7,9	6,6	9,4	11,8	15,3	19,7	23,8
Pérdida de presión de agua (calefacción)	kPa	0,9	1,1	1,4	1,8	2,1	2,5	2,2	2,8	4,2	5,0	6,4	7,9	5,4	7,8	10,0	13,2	17,1	21,0
Consumo de energía	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Nivel de potencia sonora	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Nivel de presión sonora (*)	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Especificaciones	Unidades	SEC/F 4.3						SEC/F 5.3						SEC/F 6.3
Número de velocidades		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Caudal de aire	m³/h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Capacidad total de refrigeración	kW	1,25	1,71	2,11	2,43	2,83	3,19	1,66	2,01	2,55	2,90	3,13	3,58	2,50	2,94	3,32	3,70	4,01	4,26
Capacidad de refrigeración sensible	kW	0,91	1,26	1,57	1,82	2,15	2,45	1,22	1,49	1,91	2,19	2,38	2,76	1,87	2,23	2,54	2,86	3,12	3,35
Capacidad de calefacción	kW	1,25	1,74	2,18	2,52	2,97	3,41	1,65	2,02	2,61	3,00	3,24	3,75	2,56	3,05	3,45	3,90	4,26	4,56
Pérdida de presión de agua (refrigeración)	kPa	6,5	11,2	16,2	20,8	27,2	33,8	4,1	5,8	8,8	11,1	12,7	16,2	8,6	11,4	14,1	17,2	19,8	22,1
Pérdida de presión de agua (calefacción)	kPa	5,3	9,5	14,0	18,2	24,3	30,8	3,4	4,8	7,5	9,6	11,0	14,2	7,3	9,9	12,3	15,2	17,8	20,1
Consumo de energía	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Nivel de potencia sonora	dB(A)	27	33	39	43	47	53	26	31	37	41	43	48	37	42	46	49	52	54
Nivel de presión sonora (*)	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Especificaciones	Unidades	SEC/F 7.3						SEC/F 8.3						SEC/F 9.3
Número de velocidades		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Caudal de aire	m³/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Capacidad total de refrigeración	kW	2,82	3,29	3,74	4,21	4,66	5,01	3,01	3,68	4,32	5,09	5,36	5,69	4,00	4,38	4,95	5,74	6,21	6,56
Capacidad de refrigeración sensible	kW	2,08	2,45	2,80	3,19	3,56	3,85	2,27	2,82	3,35	4,02	4,26	4,55	3,08	3,40	3,89	4,60	5,03	5,37
Capacidad de calefacción	kW	2,83	3,34	3,83	4,33	4,83	5,23	3,22	4,02	4,78	5,75	6,11	6,55	4,42	4,86	5,58	6,62	7,26	7,78
Pérdida de presión de agua (refrigeración)	kPa	12,3	16,2	20,3	25,1	30,1	34,2	7,2	10,3	13,8	18,4	20,2	22,5	11,8	13,8	17,3	22,4	25,9	28,6
Pérdida de presión de agua (calefacción)	kPa	10,1	13,5	17,2	21,3	25,9	29,7	5,6	8,3	11,3	15,6	17,3	19,6	9,8	11,6	14,8	19,9	23,5	26,5
Consumo de energía	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Nivel de potencia sonora	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Nivel de presión sonora (*)	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

Unidades de fan coil de 2 tubos y 4 filas. Especificaciones

Especificaciones	Unidades	SEC/F 1.4						SEC/F 2.4						SEC/F 3.4
Número de velocidades		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Caudal de aire	m³/h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Capacidad total de refrigeración	kW	0,65	0,77	0,87	1,00	1,08	1,20	1,00	1,11	1,41	1,56	1,78	2,00	1,32	1,63	1,87	2,17	2,53	2,83
Capacidad de refrigeración sensible	kW	0,49	0,58	0,66	0,77	0,84	0,94	0,73	0,82	1,05	1,17	1,35	1,53	0,95	1,18	1,36	1,59	1,86	2,09
Capacidad de calefacción	kW	0,69	0,80	0,92	1,07	1,17	1,31	0,99	1,11	1,43	1,60	1,83	2,08	1,30	1,62	1,87	2,19	2,59	2,88
Pérdida de presión de agua (refrigeración)	kPa	1,9	2,5	3,2	4,0	4,7	5,6	4,9	6,1	9,1	11,0	13,9	17,2	3,7	5,3	6,7	8,8	11,5	14,1
Pérdida de presión de agua (calefacción)	kPa	1,7	2,2	2,8	3,7	4,3	5,3	4,0	4,9	7,6	9,3	11,8	14,8	2,8	4,2	5,4	7,1	9,8	11,5
Consumo de energía	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Nivel de potencia sonora	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Nivel de presión sonora*	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Especificaciones	Unidades	SEC/F 4.4						SEC/F 5.4						SEC/F 6.4
Número de velocidades		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Caudal de aire	m³/h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Capacidad total de refrigeración	kW	1,31	1,81	2,25	2,62	3,08	3,50	1,77	2,17	2,79	3,21	3,49	4,03	2,79	3,34	3,81	4,31	4,71	5,04
Capacidad de refrigeración sensible	kW	0,94	1,32	1,65	1,93	2,30	2,63	1,28	1,58	2,04	2,36	2,58	3,01	2,03	2,45	2,81	3,20	3,52	3,79
Capacidad de calefacción	kW	1,28	1,80	2,27	2,64	3,14	3,62	1,71	2,10	2,74	3,16	3,46	4,01	2,82	3,39	3,90	4,46	4,92	5,31
Pérdida de presión de agua (refrigeración)	kPa	3,4	6,1	9,0	11,7	15,5	19,6	7,3	10,4	16,3	20,8	24,2	31,3	14,4	19,7	24,8	30,9	36,2	40,9
Pérdida de presión de agua (calefacción)	kPa	2,6	5,0	7,2	9,4	12,8	16,4	5,6	8,1	12,9	16,6	19,5	25,2	11,9	16,5	21,1	26,8	31,8	36,3
Consumo de energía	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Nivel de potencia sonora Lw	dB(A)	27	33	39	43	47	52	26	31	37	41	43	48	37	42	46	49	52	54
Nivel de presión sonora (*)Lp	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Especificaciones	Unidades	SEC/F 7.4						SEC/F 8.4						SEC/F 9.4
Número de velocidades		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Caudal de aire	m³/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Capacidad total de refrigeración	kW	2,99	3,51	4,01	4,56	5,08	5,48	3,22	3,97	4,72	5,63	5,94	6,34	4,34	4,79	5,45	6,41	6,98	7,42
Capacidad de refrigeración sensible	kW	2,18	2,57	2,96	3,39	3,80	4,13	2,38	2,98	3,58	4,33	4,59	4,93	3,28	3,63	4,18	4,98	5,48	5,87
Capacidad de calefacción	kW	2,95	3,49	4,03	4,62	5,15	5,59	3,37	4,26	5,14	6,27	6,60	7,20	4,70	5,23	6,01	7,18	7,93	8,52
Pérdida de presión de agua (refrigeración)	kPa	9,5	12,5	15,9	20,0	24,2	27,7	9,6	14,0	19,0	26,0	28,6	32,2	8,9	10,6	13,4	17,8	20,7	23,2
Pérdida de presión de agua (calefacción)	kPa	7,5	10,1	13,1	16,6	20,1	23,2	8,5	12,8	17,9	24,9	27,8	31,7	8,3	10,0	12,8	17,6	20,9	23,7
Consumo de energía	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Nivel de potencia sonora Lw	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Nivel de presión sonora (*)Lp	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

Las especificaciones se refieren a los siguientes parámetros operativos:
REFRIGERACIÓN: Temperatura del aire de entrada 27 °C (bulbo seco), +19 °C (bulbo húmedo). Temperatura de entrada/salida de agua +7/12 °C.
CALEFACCIÓN: Temperatura del aire de entrada +20 °C. Temperatura de entrada/salida de agua +50/45 °C. Bajo – Medio – Alto = Las velocidades disponibles como estándar.
*El nivel de presión sonora es 9 dB(A) más bajo que el nivel de potencia sonora y se refiere a una habitación con un volumen de 100 m3 y un tiempo de reflexión sonora de 0.5 s.

Peso de las unidades SEC/F CV, CH-CVB

Modelo	Peso con embalaje (kg)									Peso sin embalaje (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	15,5	17,2	21,4	22,5	26,9	27,7	32,1	35,7	35,9	13,9	15,4	19,1	20,2	24,1	24,9	28,8	32,0	32,2
4	16,0	18,0	22,4	23,5	28,1	29,0	33,6	37,2	37,4	14,4	16,2	20,1	21,2	25,3	26,2	30,3	33,5	33,7

Peso de las unidades SEC/F NC

Modelo	Peso con embalaje (kg)									Peso sin embalaje (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	12,2	13,6	17,1	18,1	21,9	22,8	27,0	30,2	30,4	10,6	11,8	15,3	16,3	19,6	20,5	24,2	27,1	27,3
4	12,7	14,4	18,1	19,1	23,1	24,1	28,5	31,7	31,9	11,1	12,6	16,3	17,3	20,8	21,8	25,7	28,6	28,8

Diseños disponibles :

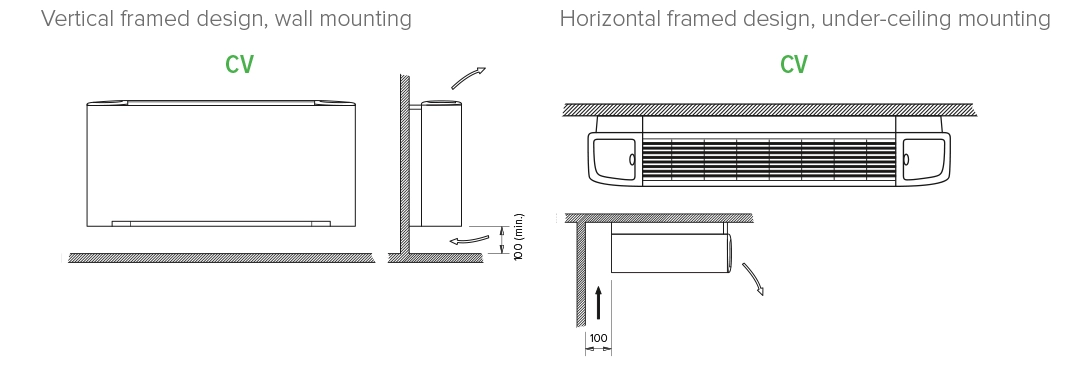

Instalación de una unidad de fan coil versátil de la serie MyCond SEC/F.

Diseños disponibles :

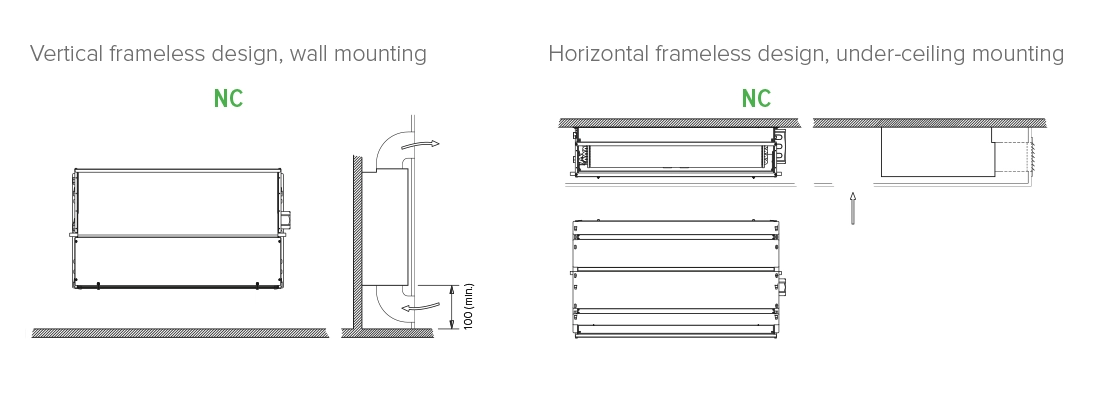

MyCond SEC/F Visión general de unidades de fan coil versátiles que ofrecen adaptabilidad.

Dimensiones

Dimensiones de las unidades SEC/F CV

Diagrama de MyCond SEC/F de dimensiones de fan coil para control de calefacción y refrigeración.

Dimensiones

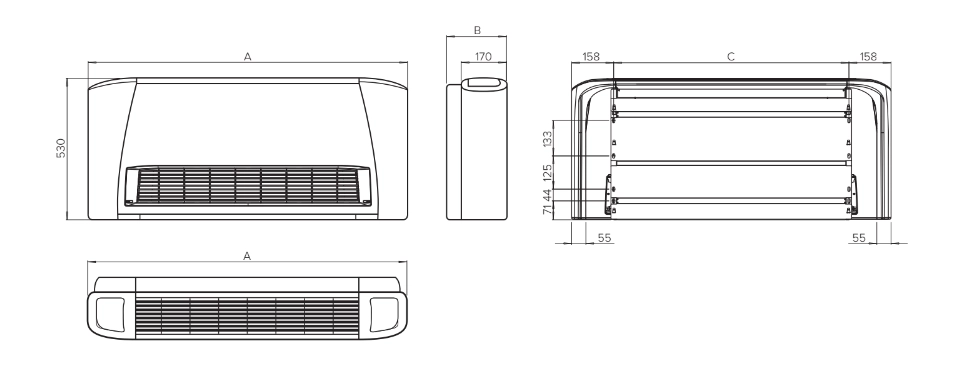

Dimensiones de las unidades SEC/F CH-CVB

Diagrama que muestra las dimensiones de las unidades de fan coil de la serie MyCond SEC/F.

Modelo	Unidades	1	2	3	4	5	6	7	8	9
A	mm	670	770	985	985	1200	1200	1415	1415	1415
B	mm	225	225	225	225	225	225	225	225	225
C	mm	354	454	669	669	884	884	1099	1099	1099

Dimensiones

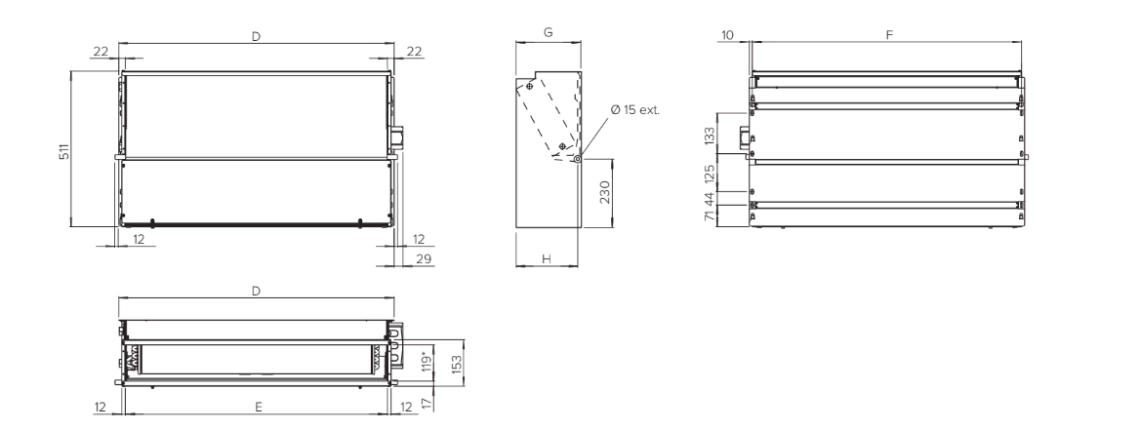

Dimensiones de las unidades SEC/F NC

Diagrama que muestra las dimensiones de la unidad de fan coil de la serie MyCond SEC/F.

Modelo	Unidades	1	2	3	4	5	6	7	8	9
D	mm	374	474	689	689	904	904	1119	1119	1119
E	mm	330	430	645	645	860	860	1075	1075	1075
F	mm	354	454	669	669	884	884	1099	1099	1099
G	mm	218	218	218	218	218	218	218	248	248
H	mm	205	205	205	205	205	205	205	235	235
