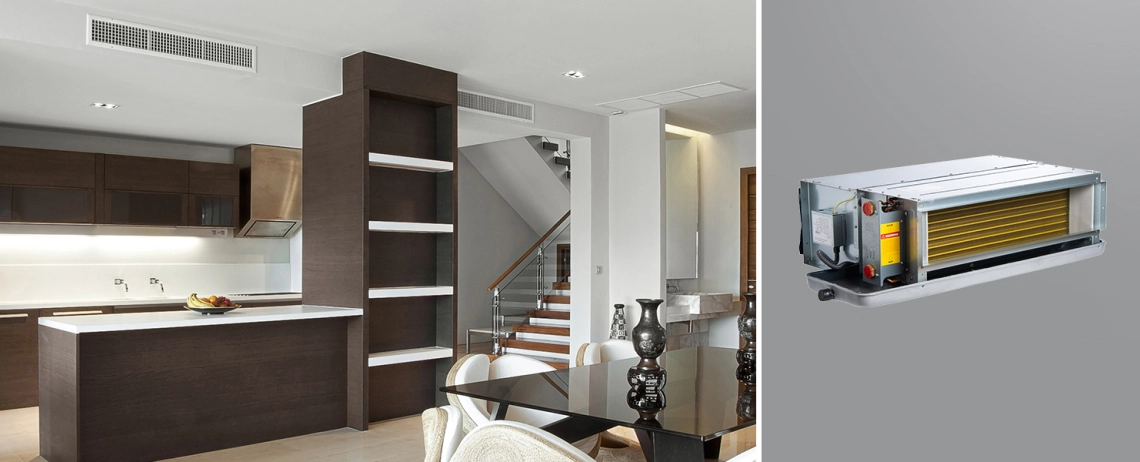

Unidades fan coil de conducto ESP medianas serie MCFC

Capacidad de refrigeración: 1,2 ... 12,6 kW
Capacidad de calefacción: 1,8 ... 18,9 kW

¿Quiere comprar o tiene preguntas?

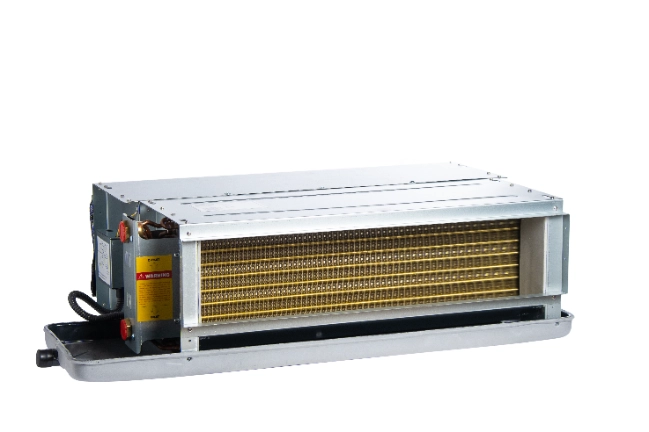

Unidades fan coil de conducto ESP medianas serie MCFC

Amplia gama de capacidades. El fan coil tiene funciones de refrigeración, calefacción y ventilación. Está diseñado para mantener unas condiciones confortables en locales residenciales, de oficinas, comerciales y de otro tipo.


MCFC series

Características y ventajas:

  • Intercambiador de calor optimizado con mayor superficie de intercambio térmico que garantiza una alta eficiencia del fan coil.
  • Ventilador centrífugo con palas metálicas y carcasa de acero galvanizado que garantizan una alta fiabilidad y resistencia al fuego.
  • fan coil de 2 tubos con intercambiador de calor de 3 hileras.
  • Elección del tipo de motor de CA o CC.
  • Conexión de tuberías a la izquierda.
  • Bandeja de drenaje con inclinación que garantiza un drenaje seguro y completo del condensado desde su punto más bajo.
  • Presión estática de hasta 50 Pa.
  • Bajo consumo eléctrico.
  • Bajo nivel sonoro.
  • Control ModBus (opcional).
  • Control Wi-Fi (opcional).
  • El termostato se adquiere por separado

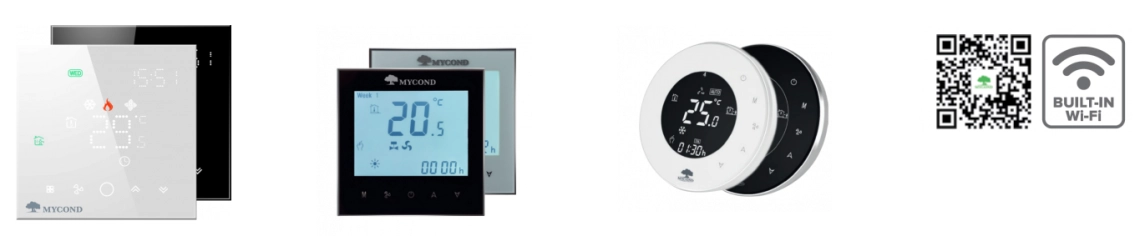

El conjunto óptimo de automatización para un control asequible y sencillo mediante smartphone


hotel room new design

Especificaciones Unidades MCFC-034 MCFC-051 MCFC-068 MCFC-085 MCFC-102
Caudal de aire, alto / medio / bajo. m3/h 340/255/170 510/382/255 680/510/340 850/638/425 1020/765/510
Capacidad de refrigeración, alta / media / baja. W 1800/1440/1170 2700/2160/1755 3600/2880/2340 4500/3600/2925 5400/4320/3510
Potencia calorífica, alta / media / baja W 2700/2160/1755 4050/3240/2633 5400/4320/3510 6750/5400/4388 8100/6480/5265
Presión estática externa Pa. 50 50 50 50 50
Nivel de ruido dB(A) 42 44 46 47 49
Consumo de agua m3/h 0,39 0,55 0,7 0,82 0,91
Caída de la presión del agua kPa 12 16 20 23 26
Número de ventiladores 1 2 2 2 2
Motor del ventilador Número de motores 1 1 1 1 1
Baja velocidad W 49 66 84 100 118
Presión máxima de servicio MPa 1,6 1,6 1,6 1,6 1,6
Tubería de entrada / salida de agua mm Rc3/4"(DN20) Rc3/4"(DN20) Rc3/4"(DN20) Rc3/4"(DN20) Rc3/4"(DN20)
Tubo de drenaje mm R3/4"(DN20) R3/4"(DN20) R3/4"(DN20) R3/4"(DN20) R3/4"(DN20)
Peso neto kg 17 19 20 22 25
Especificaciones Unidades MCFC-136 MCFC-170 MCFC-204 MCFC-238
Caudal de aire, alto / medio / bajo. m3/h 1360/1020/680 1700/1275/850 2040/1530/1020 2380/1785/1190
Capacidad de refrigeración, alta / media / baja. W 7200/5760/4680 9000/7200/5850 10800/8640/7020 12600/10080/8190
Potencia calorífica, alta / media / baja W 10800/8640/7020 13500/10800/8775 16200/12960/10530 18900/15120/12285
Presión estática externa Pa. 50 50 50 50
Nivel de ruido dB(A) 50 52 54 56
Consumo de agua m3/h 1,34 1,59 1,8 2,07
Caída de presión del agua kPa 40 40 40 50
Número de ventiladores 3 4 4 4
Motor ventilador Número de motores 1 1 1 1
Baja velocidad W 174 210 250 300
Presión máxima de trabajo MPa 1,6 1,6 1,6 1,6
Tubería de entrada / salida de agua mm Rc3/4"(DN20) Rc3/4"(Ду20) Rc3/4"(DN20) Rc3/4"(DN20)
Трубка для конденсату mm R3/4"(DN20) R3/4"(DN20) R3/4"(DN20) R3/4"(DN20)
Peso neto kg 31 37 42 44

Nota.
1. La potencia frigorífica ha sido probada en las siguientes condiciones: temperatura del aire de entrada 27°C bulbo seco / 19,5°C bulbo húmedo; temperatura del agua de entrada/salida 7°C / 12°C
bulbo húmedo; temperatura del agua de entrada/salida 7°C / 12°C.
2. La potencia calorífica se probó en las siguientes condiciones: temperatura del aire de entrada 21°C termómetro seco; temperatura del agua de entrada
temperatura del agua de entrada 60/50°C.
3. El nivel de ruido se comprobó en una sala completamente libre de ecos.
4. Estos rendimientos y caudales se dan a una presión estática de 30Pa.

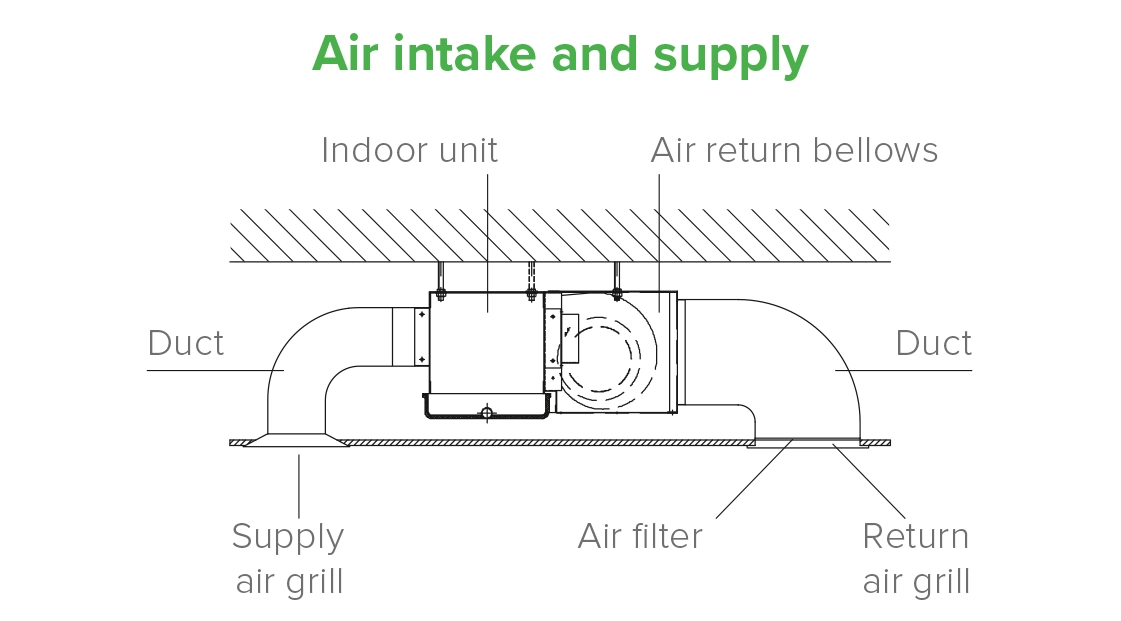

Métodos de instalación


Installation methods

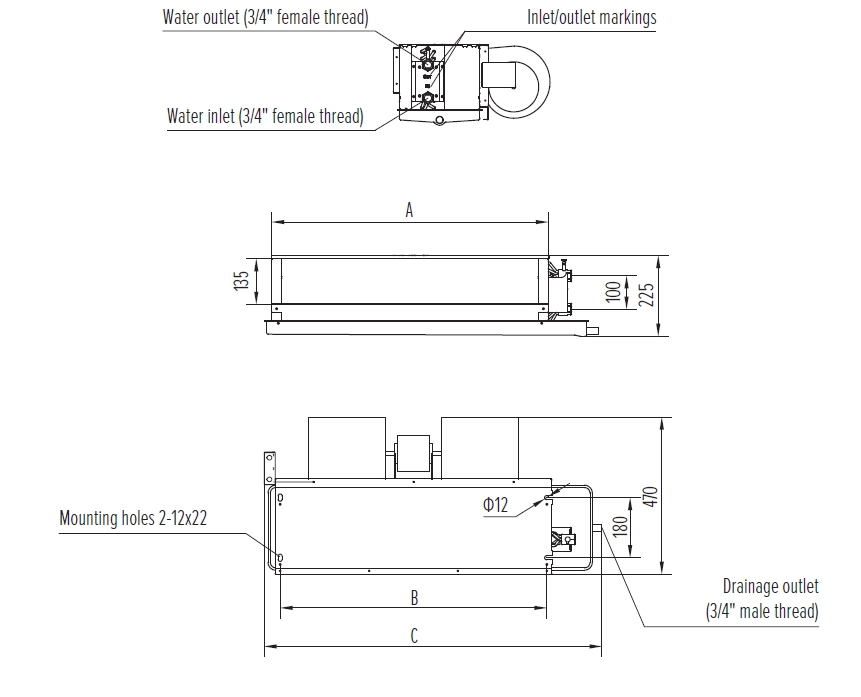

Dimensiones

Modelo Unidades MCFC-034 MCFC-051 MCFC-068 MCFC-085 MCFC-102 MCFC-136 MCFC-170 MCFC-204 MCFC-238
A мм 510 640 745 830 960 1260 1410 1630 1830
B мм 480 610 715 800 930 1230 1380 1600 1800
C мм 693 823 928 1013 1143 1443 1593 1813 2013


Dimensions

Dimensiones

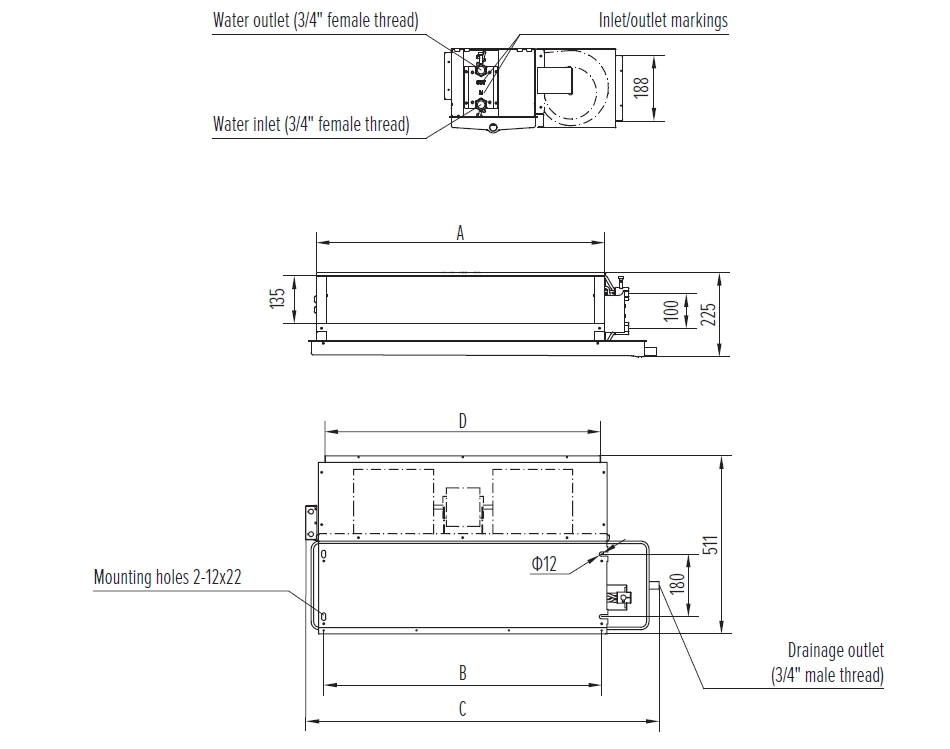

Modelos de instalación horizontal con cámara de entrada de aire trasera

Modelo Unidades MCFC-034 MCFC-051 MCFC-068 MCFC-085 MCFC-102 MCFC-136 MCFC-170 MCFC-204 MCFC-238
A мм 510 640 745 830 960 1260 1410 1630 1830
B мм 480 610 715 800 930 1230 1380 1600 1800
C мм 693 823 928 1013 1143 1443 1593 1813 2013
D мм 420 540 680 740 860 1060 1320 1520 1660

Dimensions_2
