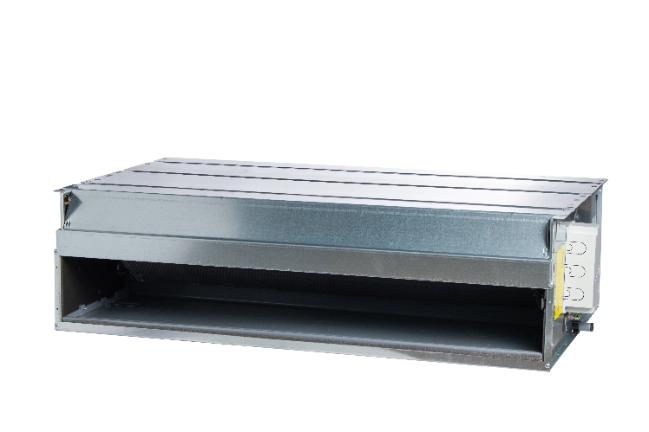

Unidades fan coil de conducto ESP medianas serie HPL

Estos ventiloconvectores canalizables de media presión están diseñados para suministrar aire a través de tuberías largas y admiten instalaciones horizontales y verticales. Las unidades son adecuadas para viviendas residenciales, oficinas, centros educativos y centros comerciales

Capacidad de refrigeración: 2,93 ... 11,29 kW

Capacidad de calefacción: 3,31 ... 13,13 kW

Unidades fan coil de conducto ESP medianas serie HPL

El fan coil dispone de 7 tamaños estándar de diferentes caudales de aire (de 340 a 2100^m3/h), cada uno de ellos equipado con una batería de 3 ó 4 hileras y con la posibilidad de añadir una batería de 1 ó 2 hileras para sistemas de 4 tubos. Se trata de la gama más completa, ideal para todas las necesidades de climatización.

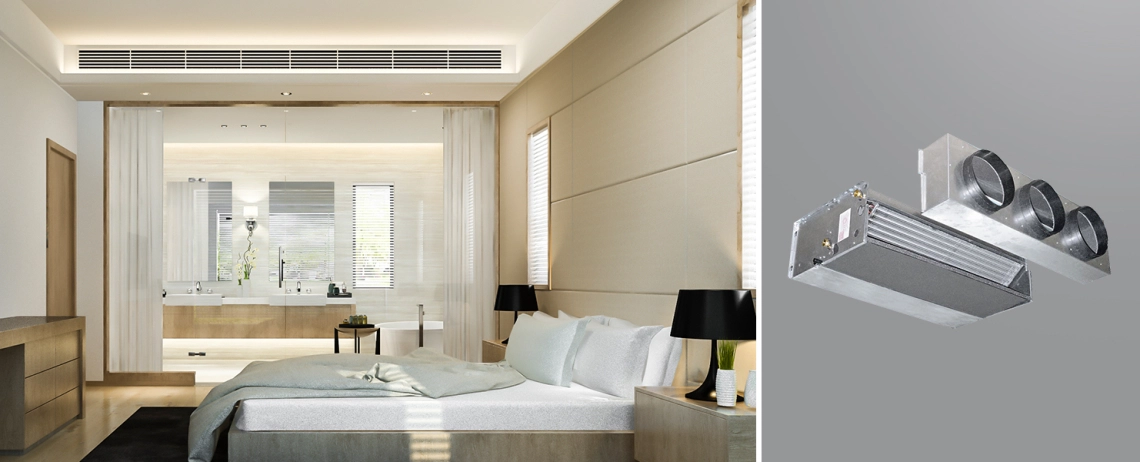

hotel room

Características principales :

Alto nivel de confort
Amplio rango de funcionamiento
Presión estática de hasta 80 Pa
Carcasa de acero galvanizado
Intercambiador de calor de cobre de alta eficiencia
Ventilador equilibrado estática y dinámicamente para un funcionamiento extremadamente silencioso
Instalación en posición horizontal y vertical

Ventajas :

La carcasa es de acero galvanizado de 1 mm y está aislada con espuma de poliolefina de 3 mm (clase M1).
Los ventiladores tienen palas de aluminio o plástico.
El motor de 5 velocidades está montado sobre zapatas antivibración. El diseño incluye protección térmica interna con restablecimiento automático (grado de protección IP 20, clase B).
El intercambiador de calor no es apto para su uso en atmósferas corrosivas donde pueda sufrir corrosión. Las conexiones se encuentran en el lado izquierdo mirando desde la salida de aire de la unidad.
La bandeja de condensados es de plástico. El diseño en forma de L permite instalar el ventiloconvector en posición horizontal o vertical.
El filtro es de fibra de polipropileno tensada sobre un marco de acero galvanizado. El marco se instala en guías especiales para facilitar la extracción e instalación del filtro durante el mantenimiento.

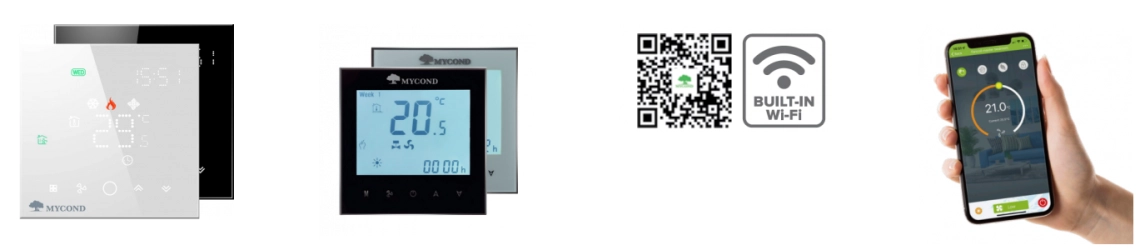

El conjunto óptimo de automatización para un control asequible y sencillo mediante smartphone

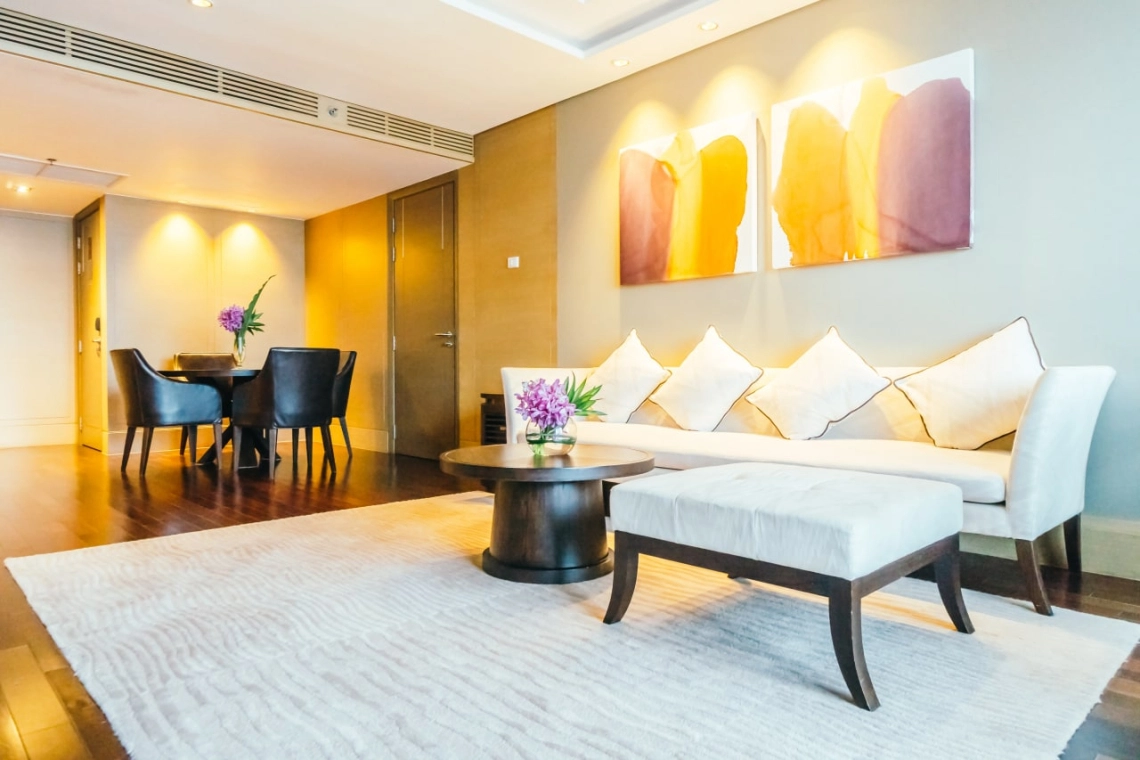

living room

unidades fan coil de 3 hileras, modelos de 2 tubos. Especificaciones

Especificaciones	Unidades	HPL 13	HPL 23	HPL 33	HPL 43	HPL 53	HPL 63	HPL 73
Caudal de aire	^m3/h	535	860	1115	1340	1375	1635	2100
Potencia frigorífica	kW	2,93	4,47	6	6,74	7,24	8,56	9,89
Potencia de calefacción	kW	3,31	5,18	6,99	8,11	8,38	9,5	11,54
Potencia del motor	W	55	110	126	175	174	166	245
Potencia sonora (Lw)	dB(A)	51	55	57	63	62	61	66
Tubería de entrada/salida de agua		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Tubería de condensado	mm	DN15	DN15	DN15	DN15	DN15	DN15	DN15

unidades fan coil de 4 hileras, modelos de 2 tubos. Especificaciones

Especificaciones	Unidades	HPL 14	HPL 24	HPL 34	HPL 44	HPL 54	HPL 64	HPL 74
Caudal de aire	^m3/h	535	860	1115	1340	1375	1635	2100
Potencia frigorífica	kW	3,37	5,45	6,95	7,42	8,01	9,55	11,29
Potencia de calefacción	kW	3,6	5,76	7,32	8,57	8,84	10,62	13,13
Potencia del motor	W	55	110	126	175	174	166	245
Potencia sonora (Lw)	dB(A)	51	55	57	63	62	61	66
Tubería de entrada/salida de agua		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Tubería de condensado	mm	DN15	DN15	DN15	DN15	DN15	DN15	DN15

unidad fan coil de 3+1 filas, modelos de 4 tubos.Especificaciones

Especificaciones	Unidades	HPL 13-4T/1R	HPL 23-4T/1R	HPL 33-4T/1R	HPL 43-4T/1R	HPL 53-4T/1R	HPL 63-4T/1R	HPL 73-4T/1R
Caudal de aire	^m3/h	535	860	1115	1340	1375	1635	2100
Potencia frigorífica	kW	2,93	4,47	6	6,74	7,24	8,56	9,89
Potencia de calefacción	kW	2,5	3,7	4,87	5,48	5,79	6,93	8,12
Potencia del motor	W	55	110	126	175	174	166	245
Potencia sonora (Lw)	dB(A)	51	55	57	63	62	61	66
Tubería de entrada/salida de agua		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Tubería de condensado	mm	DN15	DN15	DN15	DN15	DN15	DN15	DN15

Las características se indican para los siguientes parámetros de funcionamiento:
Presión estática: 0Pa
Refrigeración: temperatura del aire de entrada +27 °C temperatura seca, +19 °C humedad term. Temperatura del agua de entrada/salida. +7/12 °C.
CALEFACCIÓN: temperatura del aire de entrada +20 °C. Temperatura del agua de entrada/salida. +50/45 °C.
Calefacción de 4 tubos: temperatura del aire en la entrada +20 °C. Temperatura del agua de entrada/salida. +65/55 °C.

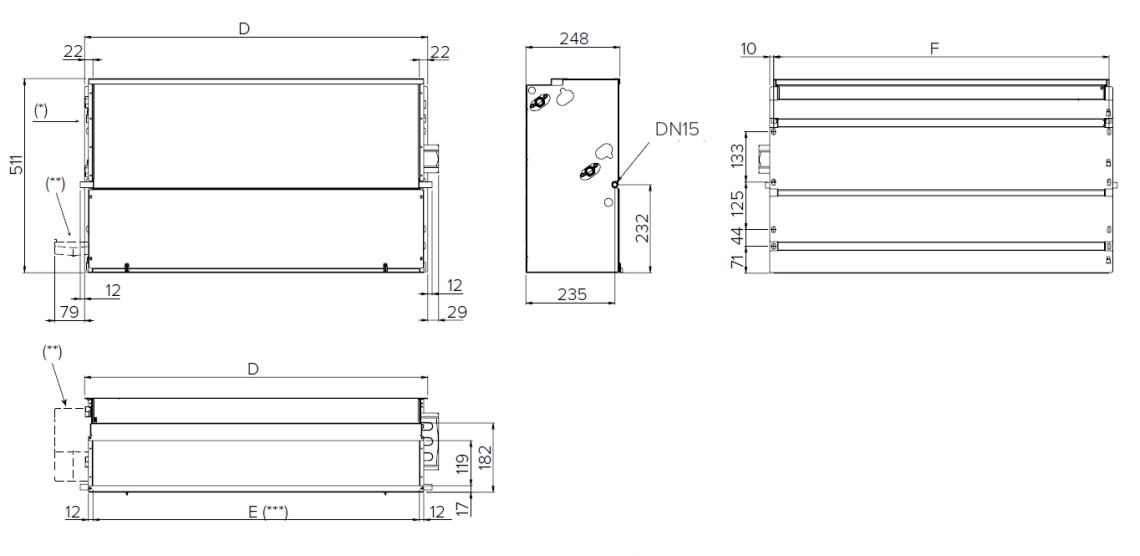

Instalación vertical

Nota:
(*) - Conexiones de batería a la izquierda
(**) - Bandeja de condensados adicional (opción)
(***) - Dimensiones del marco de entrada: E x 119 mm
(****) - Diámetro exterior

scheme

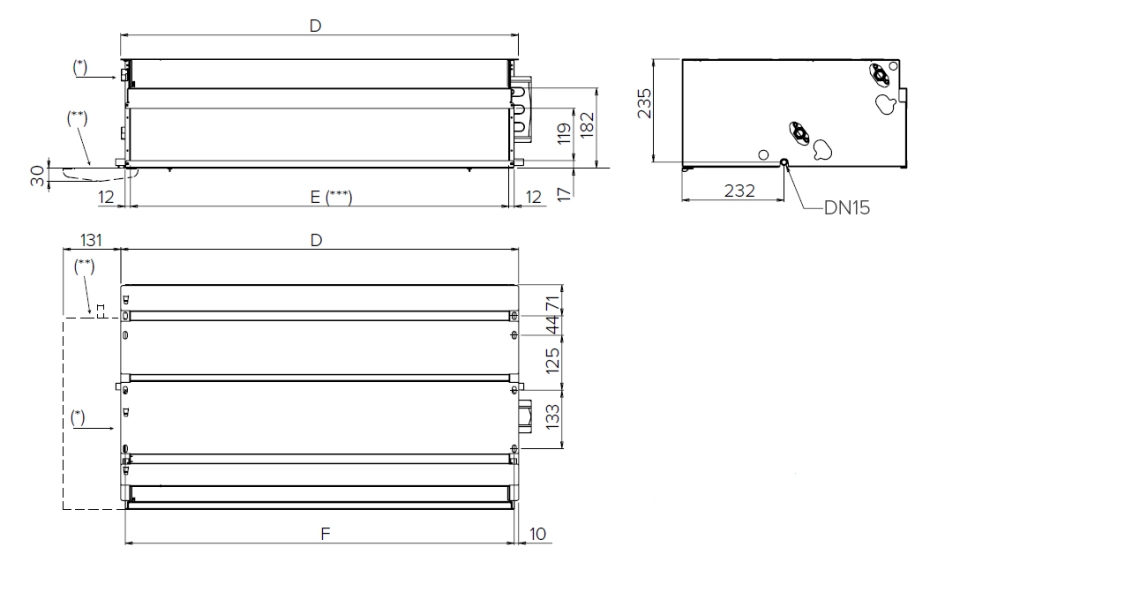

Instalación horizontal

Nota:
(*) - Conexiones de batería a la izquierda
(**) - Bandeja de condensados adicional (opción)
(***) - Dimensiones del marco de aspiración: E x 119 mm
(****) - Diámetro exterior

Modelo	Unidades	HPL 1	HPL 2	HPL 3	HPL 4	HPL 5	HPL 6	HPL 7
D	mm	689	904	1119	1119	1334	1549	1549
E	mm	645	860	1075	1075	1290	1505	1505
F	mm	669	884	1099	1099	1314	1529	1529

scheme_2

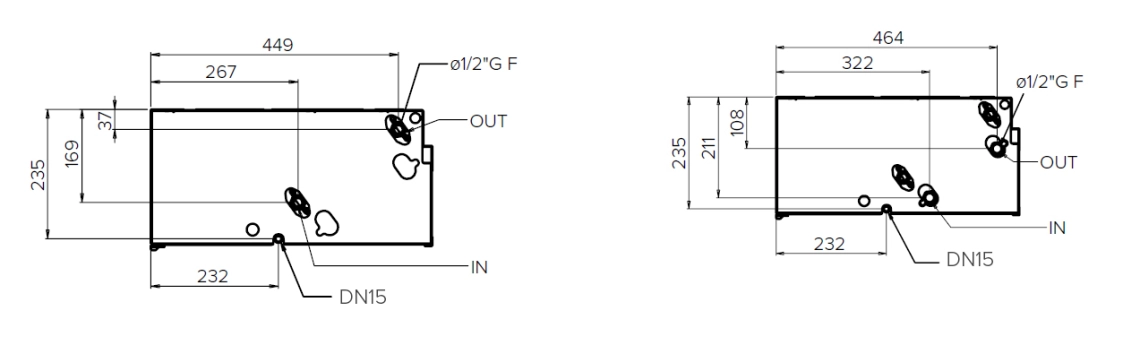

Conexiones de las baterías

baterías de 3 ó 4 filas / Batería de calentamiento adicional (1 ó 2 filas)

Modelo	Unidades	HPL 1	HPL 2	HPL 3	HPL 4	HPL 5	HPL 6	HPL 7
3 filas	kg	18,5	25,4	26,5	27,9	38,4	47,2	47,4
3+1 filas	kg	19,7	26,9	28,3	29,7	40,3	49,5	49,7
4 filas	kg	19,5	26,7	27,9	29,0	39,8	48,9	49,1

scheme_3
