Unidades fan coil de conducto de bajo ESP serie MCFDS

Capacidad de refrigeración: 1,2 ... 9,0 kW
Capacidad de calefacción: 1,8 ... 13,5 kW

¿Quiere comprar o tiene preguntas?

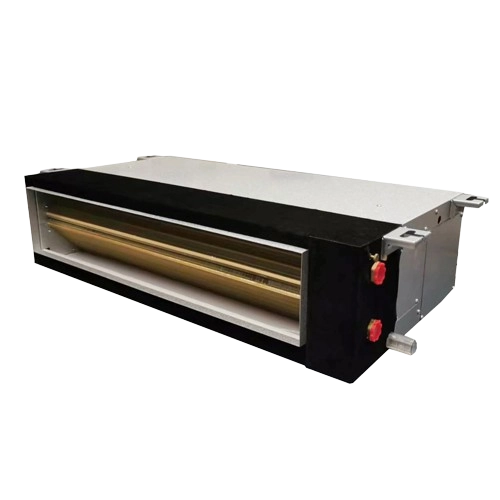

Unidades fan coil de conducto de bajo ESP serie MCFDS

Gracias a su tamaño compacto y a su alta eficiencia, el ventiloconvector garantiza el clima deseado sin ruido excesivo. Al ser extraordinariamente fiable y fácil de usar, este ventiloconvector es una opción excelente para cualquier necesidad. Es ideal para cualquier tipo de habitación, desde oficinas y tiendas hasta habitaciones residenciales y hoteles.


bedroom

Características y ventajas:

  • Un ventilador centrífugo con aspas metálicas y carcasa de acero galvanizado garantiza una gran fiabilidad y resistencia al fuego.
  • Nuevo diseño de intercambiador de calor en V con mayor superficie.
  • Tamaño compacto.
  • Posibilidad de elegir un motor de CA o CC.
  • Presión estática de hasta 30 Pa.
  • Bajo consumo eléctrico.
  • Bajo nivel sonoro.
  • Control Modbus.
  • Control Wi-Fi.
  • El termostato se adquiere por separado.

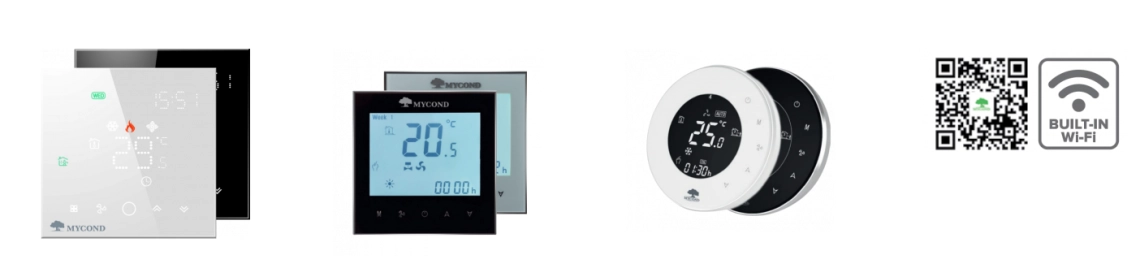

El conjunto óptimo de automatización para un control asequible y sencillo mediante smartphone


bedroom_2

Especificaciones Unidades MCFDS-034 MCFDS-051 MCFDS-068 MCFDS-085 MCFDS-102
Caudal de aire, alto / medio / bajo. m3/h 340/255/170 510/382/255 680/510/340 850/638/425 1020/765/510
Capacidad de refrigeración, alta / media / baja. W 1800/1440/1170 2700/2160/1755 3600/2880/2340 4500/3600/2925 5400/4320/3510
Potencia calorífica, alta / media / baja W 2700/2160/1755 4050/3240/2633 5400/4320/3510 6750/5400/4388 8100/6480/5265
Presión estática externa Pa. 30 30 30 30 30
Nivel de ruido dB(A) 40 42 44 46 47
Consumo de agua m3/h 0,39 0,55 0,7 0,82 0,91
Caída de la presión del agua kPa 12 16 20 23 26
Número de ventiladores 1 2 2 2 2
Motor del ventilador Número de motores 1 1 1 1 1
Baja velocidad W 43 57 70 84 105
Número de filas de la bobina 2 2 2 2 2
Presión máxima de trabajo MPa 1,6 1,6 1,6 1,6 1,6
Tubería de entrada / salida de agua mm Rc3/4"(DN20) Rc3/4"(DN20) Rc3/4"(DN20) Rc3/4"(DN20) Rc3/4"(DN20)
Tubo de drenaje mm (DN20) (DN20) (DN20) (DN20) (DN20)
Peso neto kg 16 18 18 21 21
Especificaciones Unidades MCFDS-119 MCFDS-136
Caudal de aire, alto / medio / bajo m3/h 1360/1020/680 1700/1275/850
Capacidad de refrigeración, alta / media / baja. W 7200/5760/4680 9000/7200/5850
Capacidad de calefacción, alta / media / baja. W 10800/8640/7020 13500/10800/8775
Presión estática externa Pa. 30 30
Nivel de ruido dB(A) 48 48
Consumo de agua m3/h 1,21 1,34
Caída de la presión del agua kPa 27,6 28
Número de ventiladores 3 4
Motor del ventilador Número de motores 1 1
Baja velocidad W 121 151
Número de filas de la bobina 3 3
Presión máxima de trabajo MPa 1,6 1,6
Tubería de entrada / salida de agua mm Rc3/4"(DN20) Rc3/4"(Ду20)
Трубка для конденсату mm (DN20) (DN20)
Peso neto kg 25 30

Nota.

1. 1.La potencia frigorífica se probó en las siguientes condiciones: temperatura del aire de entrada 27°C por termómetro seco/
19,5°C por termómetro húmedo; temperatura del agua de entrada /salida 7°C / 12°C.
2.La potencia calorífica se probó en las siguientes condiciones: temperatura del aire de entrada 21°C por termómetro seco; temperatura del agua de entrada 60/50°C.La potencia calorífica se probó en las siguientes condiciones: temperatura del aire de entrada 21°C mediante termómetro seco;
temperatura del agua de entrada 60/50°C.
3. 3.Nivel de ruido comprobado en una sala totalmente libre de ecos.
4. Todas las prestaciones y caudales se indican a una presión estática de 30Pa.

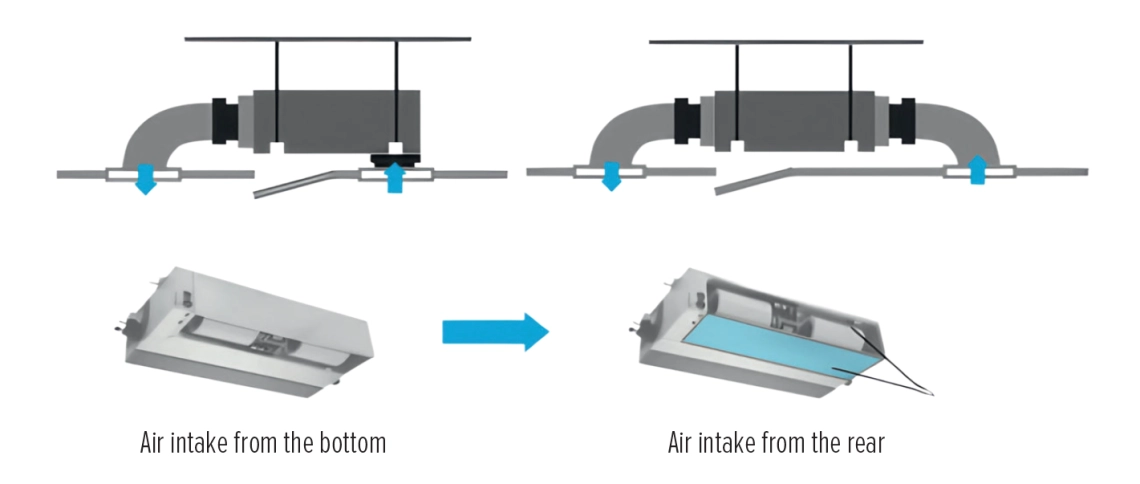

Métodos de instalación


Installation methods

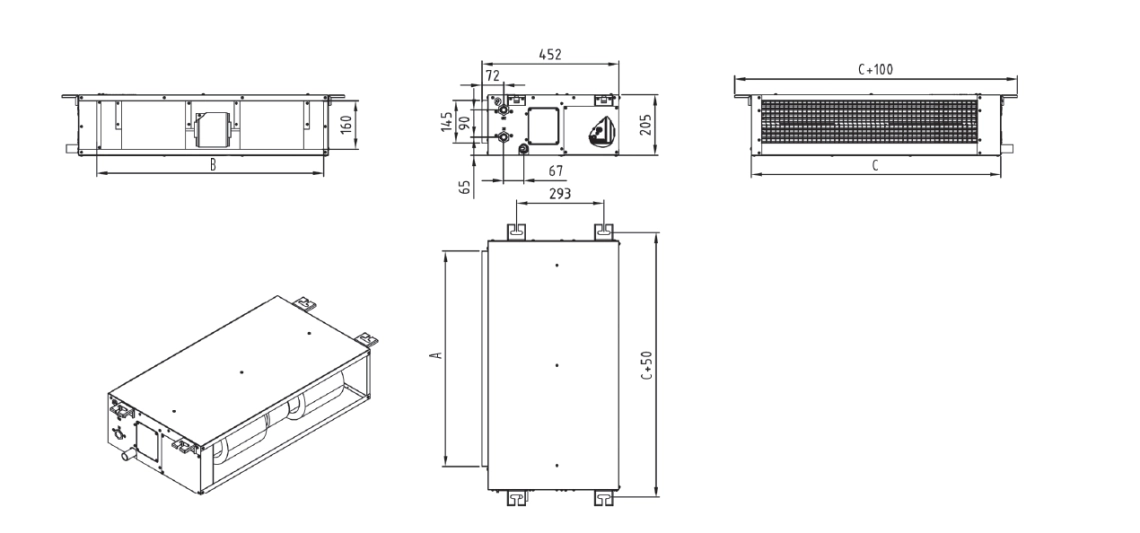

Dimensiones

Modelos de instalación horizontal

Modelo Unidades MCFDS-034 MCFDS MCFDS-068 MCFDS-085 MCFDS-102 MCFDS-119 MCFDS-136
A mm 460 710 710 880 880 940 1270
B mm 498 748 748 918 918 978 1308
C mm 572 822 922 992 1143 1052 1382
