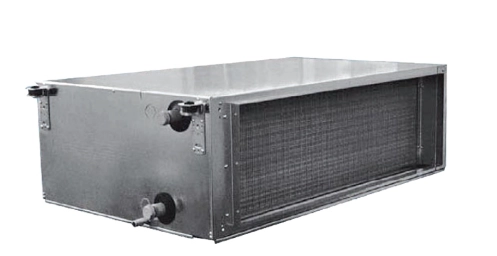

Unidades fan coil de conducto de alto ESP serie DFCL

Inicio / Unidades Fan Coil de Conducto de Alto ESP Serie DFCL

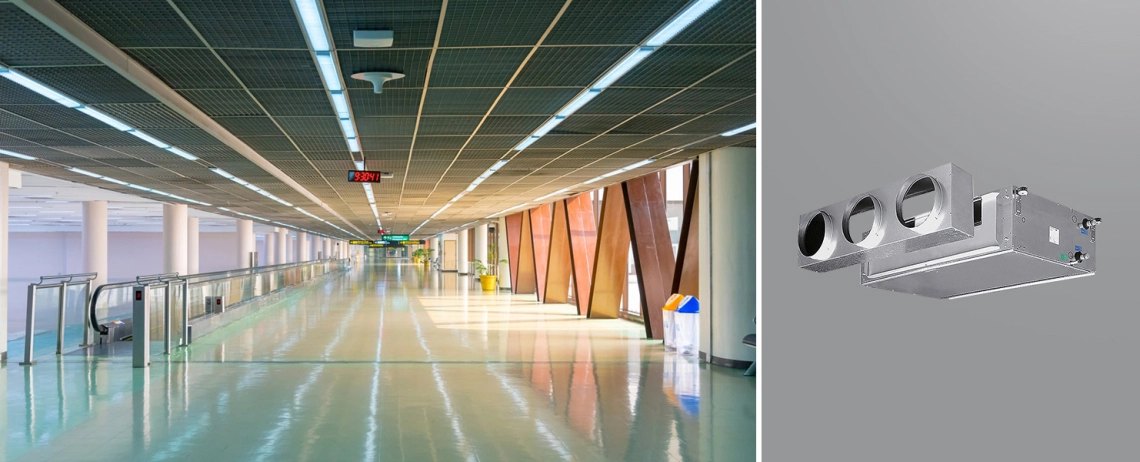

El fan coil canalizado de alta presión se utiliza sobre todo en grandes espacios con techos altos, como salas de conferencias, hoteles, aeropuertos, museos y otros edificios de gran tamaño. La alta presión de aire proporcionada por el fan coil canalizado permite una distribución uniforme del aire por todo el espacio, proporcionando unas condiciones confortables para los ocupantes
Capacidad de refrigeración: 4,17 ... 38,28 kW
Capacidad de calefacción: 8,76 ... 50,95 kW
Unidades fan coil de conducto de alto ESP serie DFCL

Una amplia gama de capacidades, versiones de 2 tubos, así como un intercambiador de calor adicional de 4 tubos para calefacción, permiten utilizarlos para una gran variedad de aplicaciones. Y la posibilidad de control por Wi-Fi (opcional) permite controlar el clima desde cualquier lugar del mundo.


4-pipe heat exchanger for heating

Características principales :

  • Gran flexibilidad en el diseño de sistemas de climatización para montaje oculto.
  • Capacidades significativas para grandes locales.
  • La presión estática es de hasta 180 Pa en los tamaños 1-5, y de hasta 400 Pa en los tamaños 6-7.
  • Bajo nivel sonoro.
  • Amplia gama de temperaturas de entrada del agua.

Ventajas :

  • El bastidor está formado por paneles autoportantes de acero galvanizado con aislamiento acústico/térmico (clase M1).
  • Un filtro de aire recuperable fijado a un bastidor galvanizado, fácilmente accesible para su limpieza, y compatible con un filtro sintético G3 de 48 mm (eficacia de depuración del 84%).
  • Un ventilador centrífugo silencioso de acero galvanizado con doble rodete, instalado en el mismo eje que el motor. Fuente de alimentación monofásica de 230 V, 50 Hz.
  • El intercambiador de calor de alta eficiencia está hecho de tubos de cobre con aletas de aluminio. Por defecto, la conexión está en el lado izquierdo. La conexión de las tuberías del lado derecho es bajo pedido.
  • Amplia gama de temperaturas del agua de entrada.

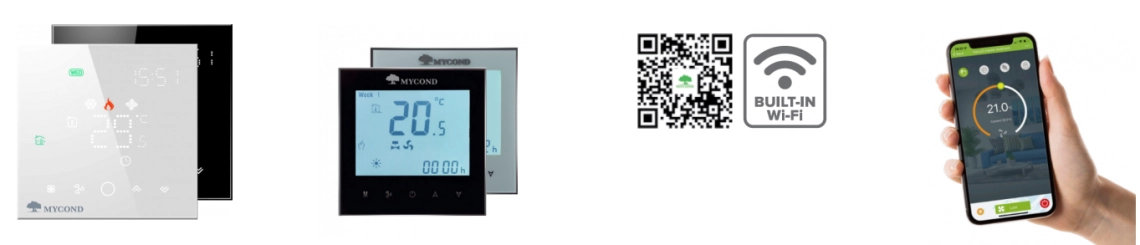

El conjunto óptimo de automatización para un control asequible y sencillo mediante smartphone

The optimal set

unidades fan coil de 2 tubos y 3 filas. Especificaciones

Especificaciones Unidades DFCL 13 DFCL 23 DFCL 33 DFCL 43 DFCL 53
Número de velocidades 1 3 5 1 3 5 1 3 5 1 3 5 1 3 5
Caudal de aire m3/h 995 1340 1925 855 1550 2510 1815 2300 2790 2265 2855 3400 2905 3540 4400
Capacidad total de refrigeración kW 4,05 4,78 5,78 4,32 6,14 7,90 7,43 8,44 9,36 9,63 10,91 11,91 12,67 14,07 15,79
Potencia frigorífica aparente kW 3,42 4,24 5,49 3,29 5,08 7,12 6,02 7,10 8,16 7,70 9,05 10,16 10,31 11,82 13,78
Potencia de calefacción kW 7,91 9,73 12,33 7,75 11,92 16,44 14,27 16,80 19,10 18,06 21,21 23,85 23,64 27,14 31,42
Pérdida de presión (refrigeración) kPa 7,0 9,6 13,7 8,7 16,9 27,4 18,7 23,8 28,8 18,4 23,5 28,0 17,2 21,2 26,5
Pérdida de presión (calefacción) kPa 4,8 7,1 11,0 5,1 14,1 20,9 12,3 16,6 21,1 9,2 12,5 15,5 10,9 14,1 18,4
Consumo de energía W 136 175 240 180 273 340 390 470 523 445 550 680 541 703 885
Nivel de potencia sonora dB(A) 46 52 59 47 57 64 58 62 66 60 65 69 64 69 75
Nivel de presión sonora* dB(A) 37 43 50 38 48 55 49 53 57 51 56 60 55 60 66

Los datos se refieren a las siguientes condiciones:

Refrigeración: temperatura del aire interior +27 °C (bulbo seco), +19 °C (bulbo húmedo); temperatura del agua de entrada/salida +7/+12 °С.

Calefacción: temperatura del aire interior +20 °C; temperatura del agua de entrada/salida +60/50 °C.

unidades fan coil de 2 tubos y 4 hileras. Especificaciones

Especificaciones Unidades DFCL14 DFCL 24 DFCL 34 DFCL 44 DFCL 54
Número de velocidades 1 3 5 1 3 5 1 3 5 1 3 5 1 3 5
Caudal de aire m3/h 940 1315 1835 855 1535 2360 1795 2265 2745 2245 2820 3340 2885 3505 4330
Capacidad total de refrigeración kW 4,67 5,71 6,84 5,04 7,36 9,39 8,94 10,24 11,43 11,47 13,12 14,38 14,99 16,80 18,93
Potencia frigorífica aparente kW 3,72 4,79 6,09 3,70 5,82 7,95 6,90 8,17 9,40 8,79 10,38 11,68 11,63 13,41 15,63
Potencia de calefacción kW 8,76 11,22 14,20 8,77 13,76 18,71 16,43 19,50 22,36 20,86 24,69 27,90 27,08 31,31 36,49
Pérdida de presión (refrigeración) kPa 6,0 8,8 12,4 6,7 13,5 21,4 16,3 21,0 25,8 14,6 18,8 22,6 13,5 16,8 21,2
Pérdida de presión (calefacción) kPa 3,9 6,1 9,5 3,7 8,6 15,2 9,9 13,7 17,7 8,7 12,0 15,1 8,0 10,6 14,0
Consumo de energía W 130 173 232 180 268 340 380 464 520 445 550 680 536 689 868
Nivel de potencia sonora dB(A) 46 52 59 47 57 64 58 62 66 60 65 69 64 69 75
Nivel de presión sonora* dB(A) 37 43 50 38 48 55 49 53 57 51 56 60 55 60 66

Los datos se refieren a las siguientes condiciones:
Refrigeración: temperatura del aire interior +27 °C (bulbo seco), +19 °C (bulbo húmedo); temperatura del agua de entrada/salida +7/+12 °С.
Calefacción: temperatura del aire interior +20 °C; temperatura del agua de entrada/salida +50/45 °C.

unidades fan coil de 4 tubos. Especificaciones

Especificaciones Unidades DFCL 14+1 DFCL 24+1 DFCL 34+1 DFCL 44+1 DFCL 54+1
Número de velocidades 1 3 5 1 3 5 1 3 5 1 3 5 1 3 5
Caudal de aire m3/h 910 1290 1775 850 1520 2285 1780 2235 2700 2225 2790 3295 2865 3475 4265
Capacidad total de refrigeración kW 4,57 5,65 6,75 5,03 7,32 9,23 8,90 10,17 11,32 11,42 13,04 14,29 14,93 16,74 18,80
Potencia frigorífica aparente kW 3,62 4,72 5,96 3,69 5,77 7,77 6,86 8,10 9,29 8,74 10,30 11,58 11,58 13,34 15,48
Potencia de calefacción kW 4,49 5,46 6,47 4,76 6,73 8,30 8,03 9,07 9,99 10,50 11,86 12,95 13,37 14,85 16,58
Pérdida de presión (refrigeración) kPa 5,8 8,6 12,0 6,6 13,4 20,7 16,1 20,7 25,4 14,5 18,6 22,3 13,4 16,7 20,9
Pérdida de presión (calefacción) kPa 15,3 21,8 29,6 15,7 29,6 43,5 18,2 22,7 27,1 32,2 40,3 47,2 29,7 36,1 44,1
Consumo de energía W 127 170 226 176 262 330 375 458 515 440 542 670 530 678 851
Nivel de potencia sonora dB(A) 46 52 59 47 57 64 58 62 66 60 65 69 64 69 75
Nivel de presión sonora* dB(A) 37 43 50 38 48 55 49 53 57 51 56 60 55 60 66

Los datos se refieren a las siguientes condiciones:
Refrigeración: temperatura del aire interior +27 °C (bulbo seco), +19 °C (bulbo húmedo); temperatura del agua de entrada/salida +7/+12 °С.
Calefacción: temperatura del aire interior +20 °C; temperatura del agua de entrada/salida +50/45 °C.

unidades fan coil de 4 tubos. Especificaciones

Especificaciones Unidades DFCL 13+1 DFCL 23+1 DFCL 33+1 DFCL 43+1 DFCL 53+1
Número de velocidades 1 3 5 1 3 5 1 3 5 1 3 5 1 3 5
Caudal de aire m3/h 940 1315 1835 855 1535 2360 1795 2265 2745 2245 2820 3340 2885 3505 4330
Capacidad total de refrigeración kW 3,92 4,74 5,64 4,32 6,11 7,66 7,38 8,37 9,30 9,58 10,84 11,80 12,61 14,01 15,63
Potencia frigorífica aparente kW 3,28 4,18 5,30 3,29 5,05 6,83 5,97 7,03 8,07 7,65 8,97 10,04 10,26 11,76 13,62
Potencia de calefacción kW 4,58 5,51 6,58 4,78 6,76 8,44 8,07 9,12 10,08 10,53 11,93 13,04 13,42 14,92 16,73
Pérdida de presión (refrigeración) kPa 6,6 9,4 13,2 8,7 16,8 25,8 18,4 23,5 28,4 18,3 23,2 27,5 17,1 21,0 26,1
Pérdida de presión (calefacción) kPa 13,7 19,2 26,5 15,9 29,8 44,8 18,4 23,0 27,5 32,4 40,8 47,8 30,0 36,4 44,6
Consumo de energía W 130 173 232 180 268 340 380 464 520 445 550 680 536 689 868
Nivel de potencia sonora dB(A) 46 52 59 47 57 65 58 62 66 60 65 69 64 69 75
Nivel de presión sonora* dB(A) 37 43 50 38 48 55 49 53 57 51 56 55 55 60 66

Los datos se refieren a las siguientes condiciones:
Refrigeración: temperatura del aire interior +27 °C (bulbo seco), +19 °C (bulbo húmedo); temperatura del agua de entrada/salida +7/+12 °С.
Calefacción: temperatura del aire interior +20 °C; temperatura del agua de entrada/salida +50/45 °C.

Unidades fan coil de alto rendimiento con intercambiador de calor A de 4 y 6 filas

sistema de 2 tubos

Especificaciones
a 150 Pa		 Unidades DFCL 64 DFCL 66 DFCL 74 DFCL 76
Caudal de aire m3/h 1880 3385 4800 1860 3350 4740 3925 5070 7100 3920 5050 7030
Capacidad total de refrigeración kW 12,42 18,73 22,89 14,36 22,59 28,28 21,54 25,33 30,63 26,09 31,17 38,42
Potencia frigorífica aparente kW 8,88 14,16 17,98 9,84 16,20 20,91 16,05 19,46 24,53 18,49 22,66 28,96
Potencia de calefacción kW 20,86 33,52 43,60 22,58 37,53 49,77 39,34 47,85 61,14 44,20 54,45 70,64
Pérdida de presión (refrigeración) kPa 7,4 15,3 22,6 9,2 20,5 31,4 14,4 19,3 27,6 18,3 25,1 37,1
Pérdida de presión (calefacción) kPa 3,9 9,1 14,7 4,4 11,0 18,2 8,5 12,1 18,8 9,7 14,2 22,6
Consumo de energía W 570 788 1191 565 771 1163 1610 1738 2502 1605 1720 2452
Nivel de potencia sonora dB(A) 63 71 77 63 71 77 71 75 81 71 75 81
Nivel de presión sonora* dB(A) 54 62 68 54 62 68 62 66 72 62 66 72

Los datos se refieren a las siguientes condiciones:

Refrigeración: temperatura del aire interior +27 °C (bulbo seco), +19 °C (bulbo húmedo); temperatura del agua de entrada/salida +7/+12 °С.

Calefacción: temperatura del aire interior +20 °C; temperatura del agua de entrada/salida +60/50 °C.

sistema de 4 tubos

Especificaciones
a 150 Pa		 Unidades DFCL 64+2 DFCL 66+2 DFCL 74+2 DFCL 76+2
Caudal de aire m3/h 1860 3330 4680 1850 3300 4600 3920 5040 6980 3910 5000 6900
Capacidad total de refrigeración kW 12,33 18,56 22,52 14,10 22,04 27,53 21,53 25,25 30,36 26,08 30,98 38,04
Potencia frigorífica aparente kW 8,81 14,02 17,62 9,59 15,70 20,26 16,05 19,39 24,28 18,48 22,51 28,62
Potencia de calefacción kW 19,81 29,78 37,13 19,73 29,59 36,76 35,50 41,88 51,31 35,41 41,68 50,95
Pérdida de presión (refrigeración) kPa 7,3 15,0 22,0 9,1 20,1 30,3 14,4 19,1 27,1 18,3 24,8 36,3
Pérdida de presión (calefacción) kPa 11,9 24,9 37,0 11,8 24,6 36,3 23,8 32,0 46,1 23,7 31,7 45,5
Consumo de energía W 565 762 1137 560 749 1105 1605 1710 2417 1587 1677 2364
Nivel de potencia sonora dB(A) 63 71 77 63 71 77 75 81 71 75 75 81
Nivel de presión sonora* dB(A) 54 62 68 54 62 68 62 66 72 62 66 72

Los datos se refieren a las siguientes condiciones:
Refrigeración: temperatura del aire interior +27 °C (bulbo seco), +19 °C (bulbo húmedo); temperatura del agua de entrada/salida +7/+12 °С.
Calefacción: temperatura del aire interior +20 °C; temperatura del agua de entrada/salida +70/60 °C

Dimensiones

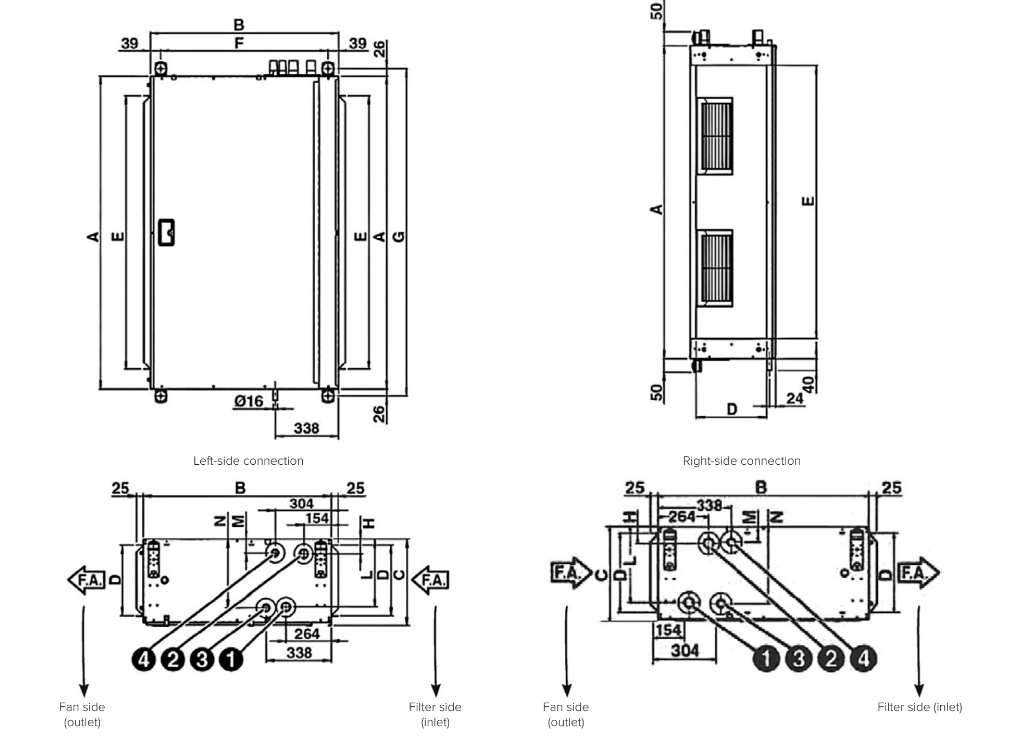

Dimensiones de los fancoils DFCL

Modelo A B C D E F G H L M N
DFCL1 1133 698 310 255 991 620 1185 54 245 50 249
DFCL2 1133 698 310 255 991 620 1185 54 245 50 249
DFCL3 1133 698 360 305 991 620 1185 54 295 50 299
DFCL4 1445 863 360 293 1302 775 1497 58 291 54 295
DFCL5 1445 863 435 368 1302 775 1497 58 367 54 370
Modelo 1 (ENTRADA) 2 (SALIDA) 3 (ENTRADA) 4 (SALIDA)
DFCL1 3/4" 3/4" 3/4" 3/4"
DFCL2 1" 1" 3/4" 3/4"
DFCL3 1" 1" 3/4" 3/4"
DFCL4 1/4" 1/4" 1" 1"
DFCL5 1/4" 1/4" 1" 1"


Dimensions

Dimensiones

Aspecto y conexión de los fancoils DFCL

Peso de los fancoils DFCL

Modelo Peso neto (kg) Peso embalado (kg) Volumen del intercambiador de calor (l)

DFCL 6

4R

124

4+2R

134

6R

130

6+2R

140

4R

127

4+2R

137

6R

133

6+2R

143

4R

7,6

6R

11,1

2R

4,1
DFCL 7 140 152 148 160 143 155 151 163 9,7 13,8 5,5

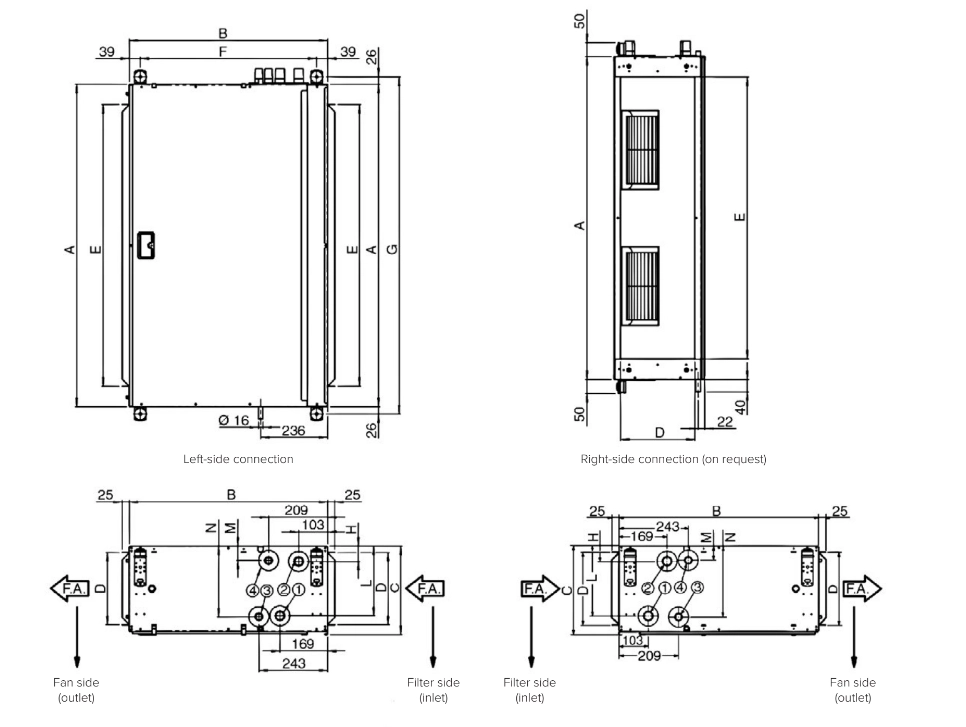

Dimensiones de los fancoils DFCL

Modelo A B C D E F G H L M N
DFCL 6 1535 1100 488 421 1393 1022 1587 59 416 55 421
DFCL 7 1535 1100 588 521 1393 1022 1587 59 516 55 521
Modelo 1 (ENTRADA) 2 (SALIDA) 3 (ENTRADA) 4 (SALIDA)
DFCL6 1/4" 1/4" 1" 1"
DFCL7 1/4" 1/4" 1" 1"

Dimensions_2
