unidades fan coil de cassette de 4 vías serie MCFK-T2

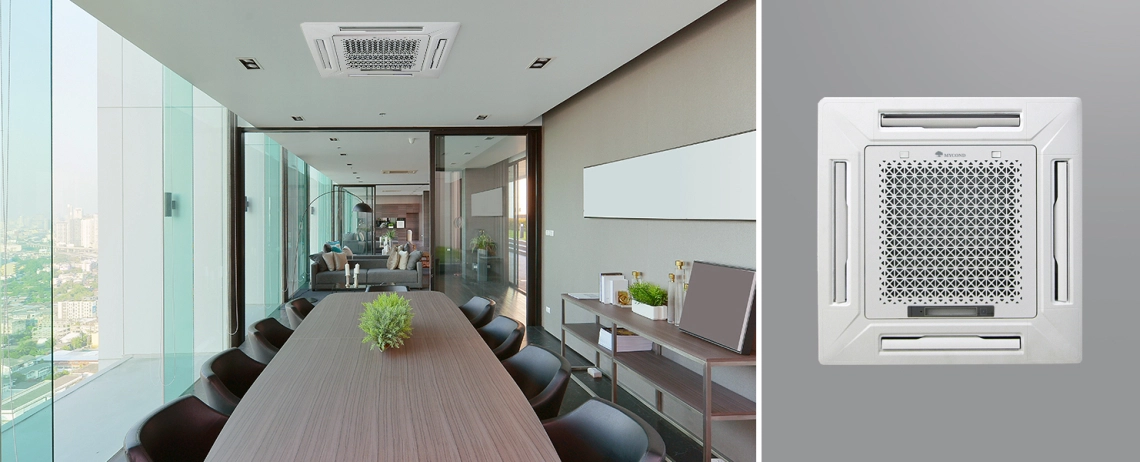

Una amplia gama de capacidades de refrigeración y calefacción permite utilizarlos en espacios de cualquier tamaño. Y el elegante diseño del panel decorativo se adaptará a cualquier interior.

Características y ventajas :

• Gracias a su carcasa compacta (570 x 570 mm), el aparato puede instalarse en sistemas de techos suspendidos estándar utilizando el módulo 600 x 600.
• el sistema de distribución de aire de 4 vías permite enfriar o calentar uniformemente la habitación sin crear corrientes de aire ni molestias
• El revolucionario diseño del ventilador centrífugo garantiza un funcionamiento silencioso y un gran caudal de aire
• El intercambiador de calor optimizado proporciona una alta eficiencia de refrigeración y calefacción
• Potente bomba de drenaje que proporciona una altura de agua de hasta 1200 mm
• Filtro de alta eficiencia con elemento filtrante de fibra sintética para un aire aún más fresco y limpio
• Puerto de entrada de aire fresco

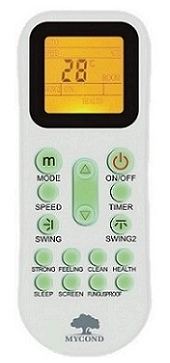

• El mando a distancia por infrarrojos tiene una programación sencilla con botones de fácil lectura para su control Diseño cómodo y ligero que lo hace perfecto para el uso diario

Condiciones nominales de prueba:
Refrigeración: temperatura del aire de entrada +27 °C DB / +19,5 °C WB, temperatura del agua de entrada +7 °C, temperatura del agua de salida +12 °C.
Calefacción: temperatura del aire de entrada +21 °C, temperatura del agua de entrada +60 °C, el mismo caudal de agua que en el modo de refrigeración.
El nivel de presión sonora se ha medido en una sala aislada acústicamente, con un punto de referencia a 1,5 m por debajo del eje vertical de la unidad.

Dimensiones

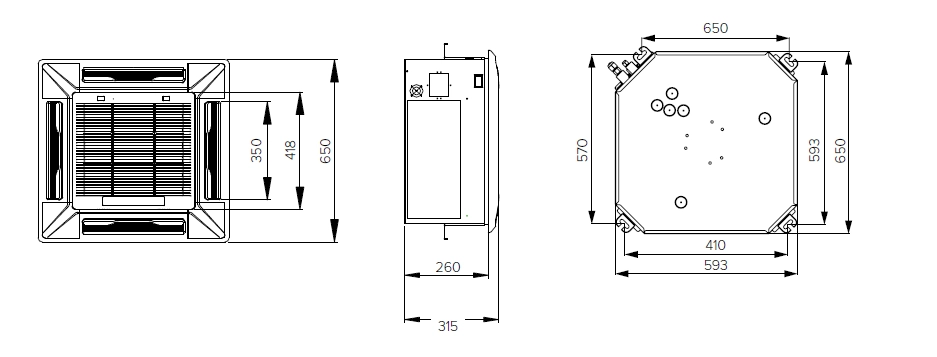

Aspecto y dimensiones de los ventiloconvectores MCFK 03\04\05

Dimensiones

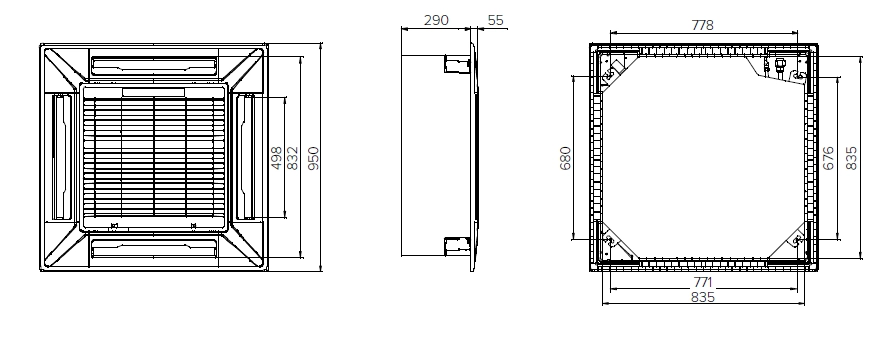

Aspecto y dimensiones de los ventiloconvectores MCFK 06/08

Dimensiones

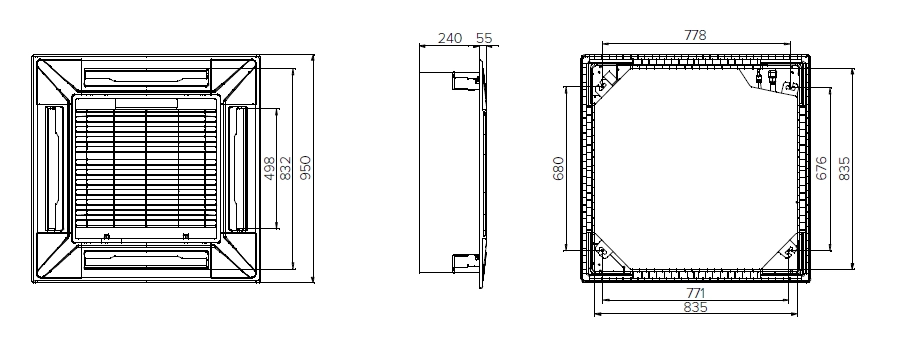

Aspecto y dimensiones de los ventiloconvectores MCFK 10/12/14

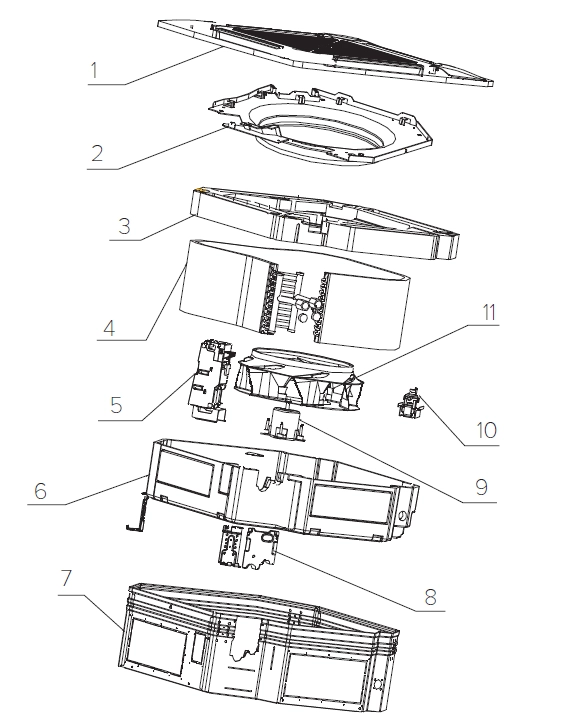

Componentes

Leyenda:

1 - Panel decorativo con filtro
2 - Panel de regulación del caudal de aire
3 - Bandeja de drenaje
4 - Intercambiador de calor
5 - Caja de mandos
6 - Material aislante del calentador
7 - Cuerpo principal
8 - Fijación de tuberías
9 - Motor del ventilador
10 - Bomba de drenaje
11 - Ventilador

* Los componentes pueden variar según el modelo. Este esquema se refiere a los modelos MCFK 10/12/14.
