Unidades exteriores con descarga frontal MRF S

La solución compacta perfecta

Capacidad de refrigeración: 12.10 ... 31.50 kW

Unidades exteriores con descarga frontal MRF S

Ventajas del sistema MRF S

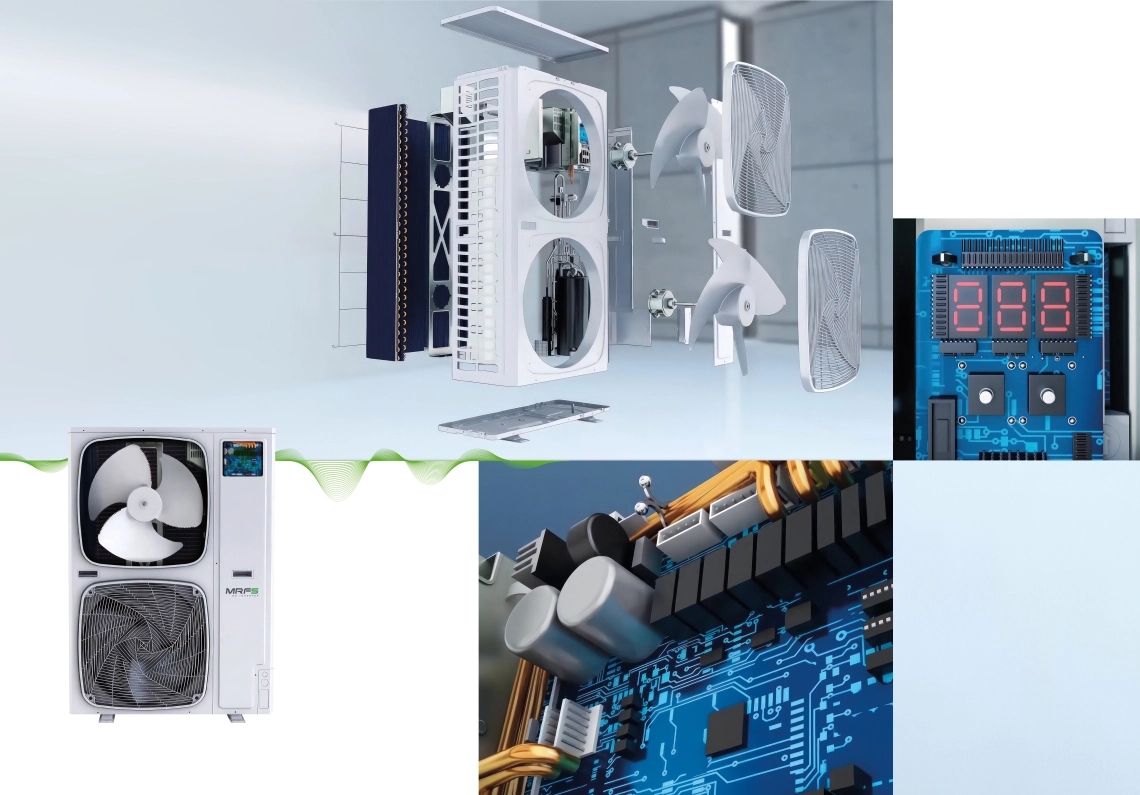

La función de autodiagnóstico permite detectar rápida y fácilmente posibles averías del sistema. La placa dispone de una pantalla de 3 dígitos y botones para iniciar directamente el modo de refrigeración rápida y comprobar el sistema.

Estructura especial de lacarcasa para mejorar la refrigeración de las placas de circuitos impresos. "Estructura de carcasa especial".

mrf s

Nuevo ventilador aerodinámico Ventilador de hélice aeroespacial de 550 mm de diámetro supergrande que reduce el nivel sonoro en 3 dB(A).
Recorrido de entrada de aire ampliado y recorrido de salida de aire en espiral. La dirección del flujo de aire sigue la dirección de la rejilla, lo que reduce el nivel sonoro en 2-4 dB(A).
Capacidad de reducción automática del sonido. El modo nocturno ajustado por la PCB es 8 dB(A) más bajo.

Tecnología avanzada

Líder en tecnología(4-6hp)

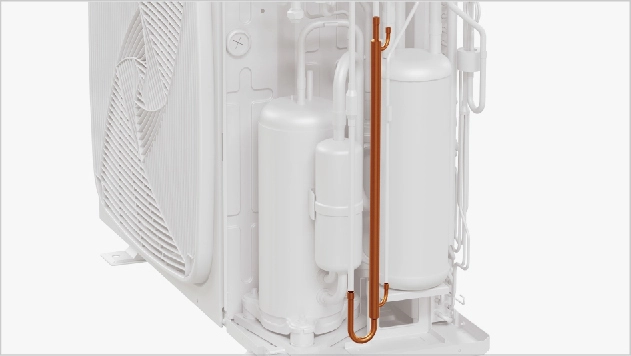

Tecnología de ciclo de superenfriamiento de dos etapas, aumenta la eficiencia de la unidad en un 9%. (Doble ventilador)
Maximización del subenfriamiento de 30°C, aumenta la capacidad de refrigeración de la unidad en un 46%

Leadership in technology

Aumento de la entalpía de reposición de gas, realiza la unidad de gran capacidad de calefacción

Tomando el ciclo de calefacción como ejemplo, cuando la temperatura ambiente es baja, la capacidad de intercambio de calor de la unidad exterior se reduce. La cantidad de aire devuelto por el compresor se reduce, aumenta la cantidad de refrigerante en el ciclo de calefacción del intercambiador de calor de la unidad interior, logrando así mejorar la capacidad de calefacción.

Alta EER y COP(8/10/12HP)

La promoción de la eficiencia energética.

DC FAN y FAN motor

Motor del ventilador DC inverter de mayor eficiencia en funcionamiento a carga parcial

control de velocidad de 16 etapas; funcionamiento de alta eficiencia especialmente a baja velocidad
La eficiencia aumenta un 45% en comparación con el motor de CA y la potencia absorbida disminuye en gran medida

Ventilador de gran diámetro

ventilador de gran diámetro de 570mm, mayor flujo de aire y mayor eficiencia (8/10/12HP)

Configuración mejorada, rendimiento mejorado (descarga lateral 8/10/12hp)

Mayor capacidad exterior, aplicación más flexible.

Unidades interiores y exteriores autolimpiantes

El modo de limpieza de las unidades interiores y exteriores se convierte en continuo, haciendo un uso abundante del calor residual de la ODU para la descongelación de la IDU. Al mismo tiempo, la IDU utiliza el calor residual de la ODU para descongelar el intercambiador de calor, para secar el agua condensada, prevenir eficazmente la formación de moho.

Eficiencia energética del sistema MRF S

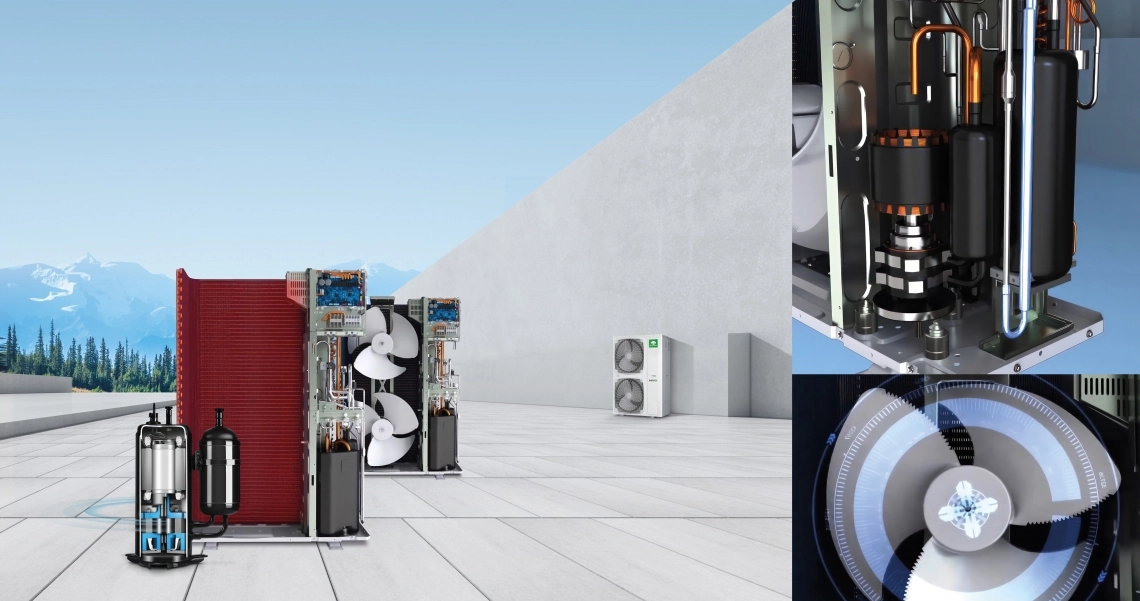

Compresor de CC de doble rotación

Mycond ofrece un compresor DC inverter, que consume un 5% menos de energía (modelo de 14 kW). Motor del ventilador de CC y gran ventilador de 550 mm 38% más de consumo de energía y 8% más de caudal de aire. Intercambiador de calor más grande. Superficie de intercambio de calor aumentada en un 10%.

El programa de desescarche inteligente se inicia en función de la eficacia del intercambio de calor y de la capacidad del sistema. Esto reduce al mínimo las fluctuaciones de temperatura y garantiza unas condiciones confortables, incluso en invierno.

El nuevo diseño del ventilador proporciona un buen equilibrio dinámico, el sistema funciona de forma estable, con pocas vibraciones, bajo nivel de ruido y alta eficiencia. Mayor eficiencia en funcionamiento a carga parcial.

Bajo nivel de ruido

Función de funcionamiento silencioso nocturno El ruido se puede reducir a 45dB(A).

Nuevo compresor rotativo doble DC inverter

Pequeño cambio de par, buen equilibrio dinámico, el sistema funciona de forma estable, con pocas vibraciones, bajo nivel de ruido y alta eficiencia
Mayor eficiencia en funcionamiento a carga parcial

Súper confort

Nuevo ventilador aerodinámico ventilador de hélice aeroespacial de 550 mm de diámetro supergrande. reducción del nivel sonoro 3 dB(A)
Entrada de aire ampliada y salida de aire en espiral La dirección del flujo de aire sigue la dirección de la rejilla.Reducción del nivel sonoro 2-4 dB(A)
Programa automático de reducción de sonido Modo nocturno ajustado por PCB, 8dB(A) más bajo.

Funcionamiento silencioso

Compresor DC INVERTER, funcionamiento suave, sin necesidad de arrancar el compresor con frecuencia, reduce eficazmente el ruido exterior
Control vectorial inverter, control más preciso
Motor del ventilador DC, el soporte del motor utiliza la estructura de no resonancia, garantizar el buen funcionamiento del motor, reducir el ruido de funcionamiento
Ventilador de gran diámetro, diseñado según el principio de aviación silenciosa

Fácil instalación

Diseño compacto de descarga lateral, gran capacidad, pequeña huella / Pequeña huella, sólo 0,42m2, se puede reducir el 43% de la superficie del suelo.

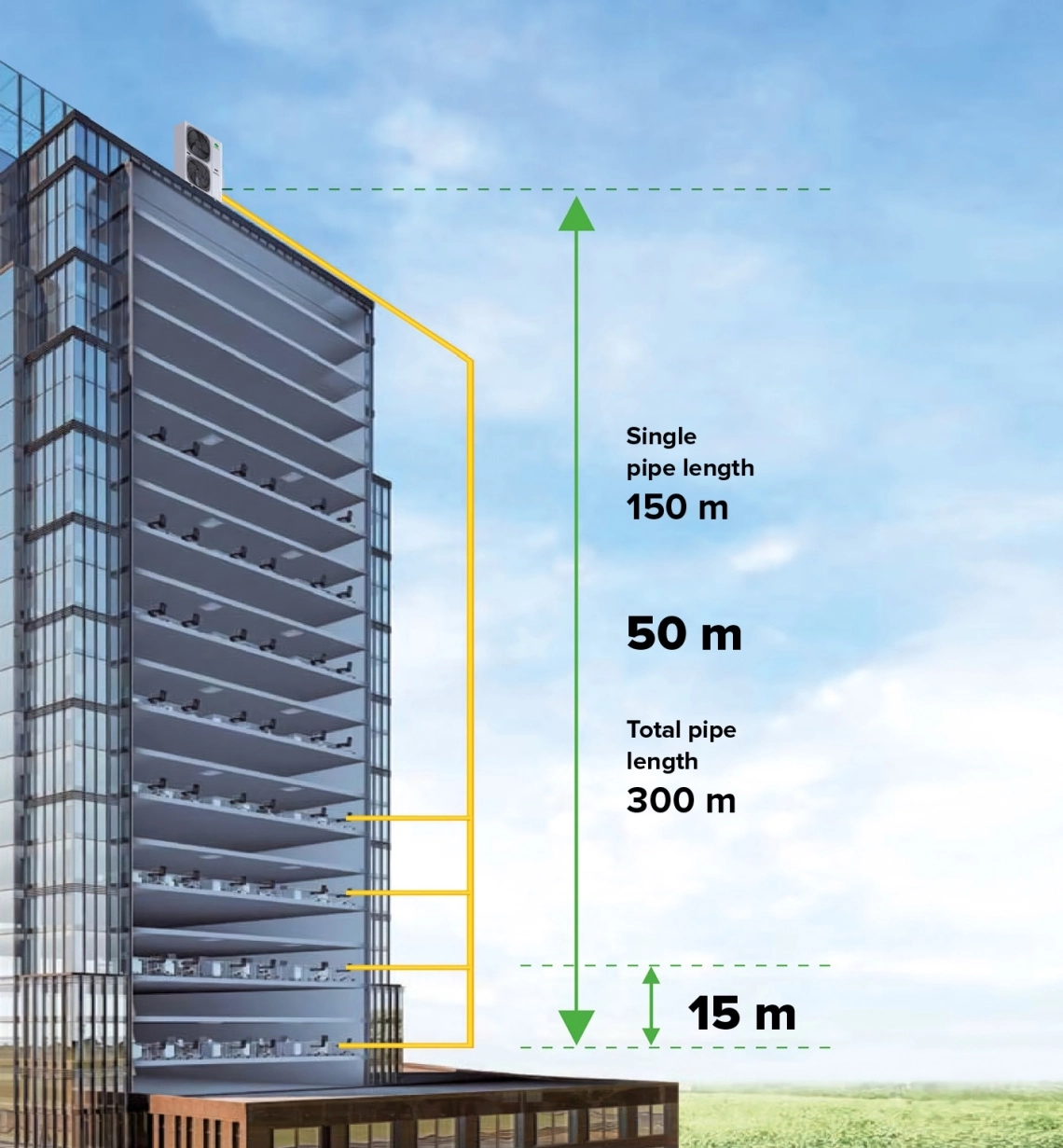

Longitud de tubería larga, mayor caída de altura

Longitud total de la tubería: 300 m
Longitud de tubería única: Máx. 150 m*1
Desde la ODU hasta el primer ramal 110 m
Desde el primer ramal hasta la unidad IDU más alejada 40 m
Caída de altura: 50 m (ODU arriba)/ 40 m (ODU abajo)
Caída de altura entre unidades interiores: 15 m

*1 Póngase en contacto con su distribuidor/vendedor local para el diseño individual.

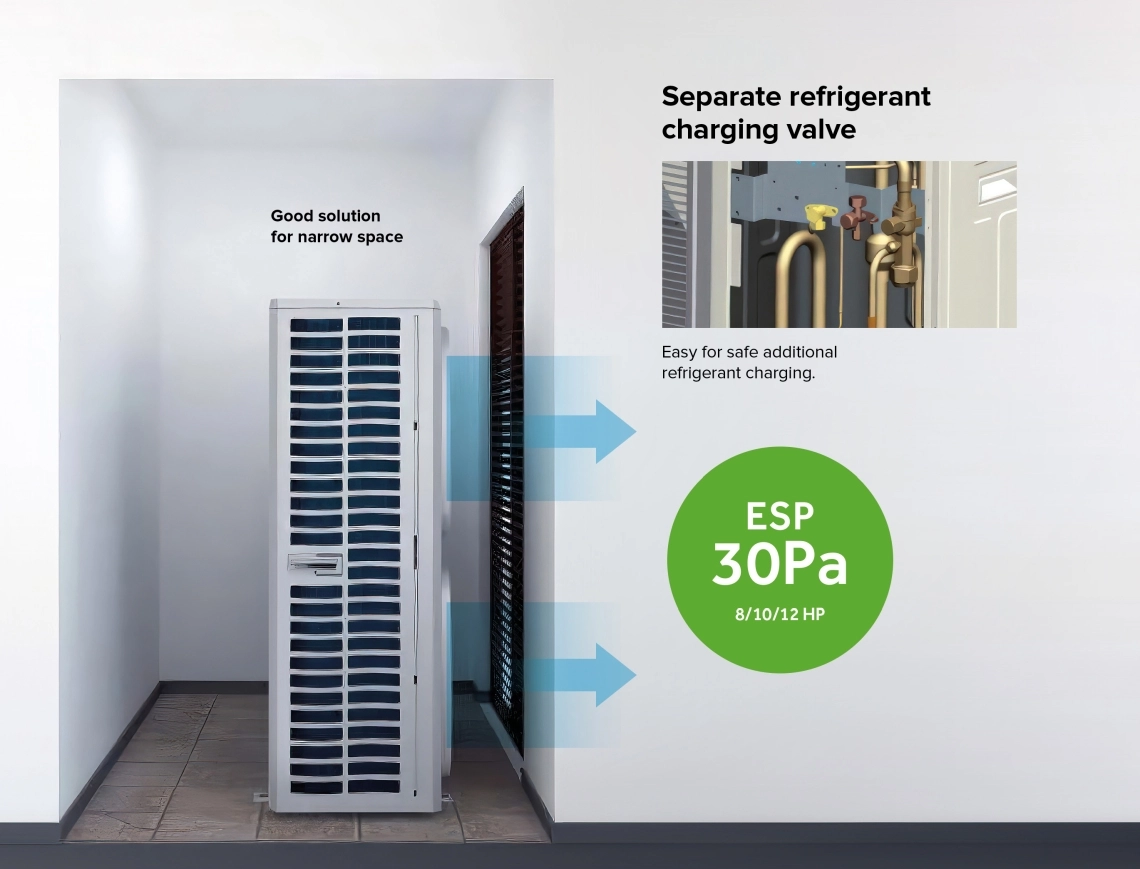

Diseño compacto de descarga lateral

Las dimensiones compactas de las unidades exteriores permiten aprovechar al máximo el espacio del suelo para otros fines, como oficinas, zonas comerciales o residenciales. Esto ayuda a aumentar la funcionalidad del edificio.

1ph/220 240V/50(60)Hz

3ph/380 400V/50(60)Hz

Especificaciones		Unidades	Especificaciones. unidades monofásicas			Especificaciones. unidades trifásicas
			MOS-04X1EV2AD	MOS-05X1EV2AD	MOS-06X1EV2AD	MOS-04X1EW2AD	MOS-05X1EW2AD	MOS-06X1EW2AD
	Clase de potencia	HP	4	5	6	4	5	6
Capacidad^[1]	Refrigeración	kW	12,10	14,00	15,50	12,10	14,00	15,50
	Calefacción	kW	12,10	14,00	15,50	12,10	14,00	15,50
	Alimentación eléctrica	Ph/V/Hz	1/220~240/50(60)	1/220~240/50(60)	1/220~240/50(60)	3/380~400/50(60)	3/380~400/50(60)	3/380~400/50(60)
	Potencia nominal de entrada - Refrigeración	kW	3,61	4,33	5,17	3,61	4,33	5,17
	Corriente de entrada máxima - Refrigeración	A	34,10	35,50	36,90	11,40	11,90	12,90
	Potencia nominal absorbida - Calefacción	kW	3,23	3,76	5,00	3,23	3,76	5,00
	Corriente de entrada máxima - Calefacción	A	32,70	34,10	35,50	10,90	11,40	11,90
Parámetros eléctricos	Clase energética EER	/	3,35	3,23	3,00	3,35	3,23	3,00
	Clase energética COP	/	3,75	3,72	3,10	3,75	3,72	3,10
	Clase energética SEER (T1)	/	6,82	6,65	6,80	6,82	6,65	6,80
	Clase energética SCOP (T1)	/	4,05	4,11	4,05	4,05	4,11	4,05
	ŋs,h %	%	270	263	269	270	263	269
	ŋs,h %	%	159	161	159	159	161	159
Ventilador	Caudal de aire	^m3/h	7200	7200	7200	7200	7200	7200
Nivel de presión sonora	Nivel de presión sonora (Refrigeración)	dB(A)	57	58	59	57	58	59
	Nivel de presión sonora (Calefacción)	dB(A)	57	58	59	57	58	59
Dimensiones	Dimensiones unitarias AnxPrxAl	mm	950x370x1350	950x370x1350	950x370x1350	950x370x1350	950x370x1350	950x370x1350
	Dimensiones de la unidad embalada AnxPrxAl	mm	1023x471x1420	1023x471x1420	1023x471x1420	1023x471x1420	1023x471x1420	1023x471x1420
Peso	Peso neto/envío	kg	108/123	108/123	108/123	108/123	108/123	108/123
	Tipo de compresor	/	DC inv. doble rotativo
Compresor	Potencia del motor	W	4130	4130	4130	4060	4060	4060
	Cantidad de compresores	/	1	1	1	1	1	1
Refrigerante	Tipo de refrigerante	/	R410A	R410A	R410A	R410A	R410A	R410A
	Refrigerante precargado cant.	kg	4,00	4,00	4,00	4,00	4,00	4,00
	Ø Tubería de refrigerante del lado del líquido	mm (pulgadas)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)
	Ø Tubería de refrigerante del lado del gas	mm (pulgadas)	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)
	Longitud máxima de tubería	m	300	300	300	300	300	300
Tuberías	Longitud lineal máxima de la tubería (Equivalente/Real)	m	175/150	175/150	175/150	175/150	175/150	175/150
	Caída estándar entre IU y OU	m	50	50	50	50	50	50
	Caída máx. entre UI *3	m	15	15	15	15	15	15
Ratio de conexión	Ratio de capacidad interior / exterior	%	50-130	50-130	50-130	50-130	50-130	50-130
	Número máximo de UI conectables	/	8	10	13	8	10	13
Temp. de trabajo	Refrigeración	°C	-5~50	-5~50	-5~50	-5~50	-5~50	-5~50
	Refrigeración	°C	-20~27	-20~27	-20~27	-20~27	-20~27	-20~27

3ph/380 400V/50(60)Hz

Especificaciones		Unidades	mOS-08X1EW2AD	MOS-10X1EW2AD	MOS-12X1EW2AD
	Clase de potencia	HP	8	10	12
Capacidad^[1]	Refrigeración	kW	22,60	28,00	31,50
	Calefacción	kW	22,60	30,50	31,50
	Alimentación eléctrica	Ph/V/Hz	3/380~415/50/(60)	3/380~415/50/(60)	3/380~415/50/(60)
	Potencia nominal de entrada - Refrigeración	kW	6,95	8,67	11,52
	Corriente de entrada máxima - Refrigeración	A	19,00	23,80	25,40
	Potencia nominal de entrada - Calefacción	kW	5,79	8,03	8,49
	Corriente de entrada máxima - Calefacción	A	18,00	22,60	24,20
Parámetros eléctricos	Clase energética EER	/	3,25	3,23	2,73
	Clase de energía COP	/	3,90	3,80	3,71
	Clase energética SEER (T1)	/	7,67	7,65	7,47
	Clase energética SCOP (T1)	/	4,05	4,16	4,21
	ŋs,h %	%	304	303	296
	ŋs,h %	%	159	163	165
Ventilador	Caudal de aire (Alto)	^m3/h	10000	10000	10000
Nivel de presión sonora	Nivel de presión sonora (refrigeración)	dB(A)	63	64	65
	Nivel de presión sonora (Calefacción)	dB(A)	63	65	67
Dimensiones	Unidad Dimensiones AnxPxAl	mm	1050x400x1636	1050x400x1636	1050x400x1636
	Dimensiones de la unidad embalada AnxPrxAl	mm	1150x510x1790	1150x510x1790	1150x510x1790
Peso	Peso neto/envío	kg	149/168	149/168	149/168
	Tipo de compresor	/	DC inv. twin-rotary
Compresor	Potencia del motor	W	6270	6270	6270
	Cantidad de compresores	/	1	1	1
Refrigerante	Tipo de refrigerante	/	R410A	R410A	R410A
	Refrigerante precargado cant.	kg	5,10	5,10	5,10
	Ø Tubería refrigerante lado líquido	mm (pulgadas)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)
	Ø Tubería de refrigerante del lado del gas	mm (pulgadas)	19,05 (3/4)	22,22 (7/8)	25,40 (1)
	Longitud máxima de tubería	m	300	300	300
Tuberías	Longitud lineal máxima de las tuberías (Equivalente/Real)	m	175/150	175/150	175/150
	Caída estándar entre IU y OU	m	50	50	50
	Caída máx. entre UI *3	m	15	15	15
Relación de conexión	Relación de capacidad interior / exterior	%	50-130	50-130	50-130
	Número máximo de UI conectables	/	13	16	19
Temp. de trabajo	Refrigeración	°C	-5~50	-5~50	-5~50
	Refrigeración	°C	-20~27	-20~27	-20~27

(*) Las especificaciones indicadas se obtienen con las siguientes condiciones de ensayo: en modo Refrigeración, Temperatura interior de 27°C DB / 19°C WB
y temperatura exterior de 35°C DB / 24°C DB. En modo Calefacción, temperatura interior de 20°C DB y temperatura exterior de 7°C WB / 6°C DB
Los datos son puramente indicativos, ya que pueden variar. Por favor, compruebe la exactitud de los datos con el proveedor antes de comprar los productos

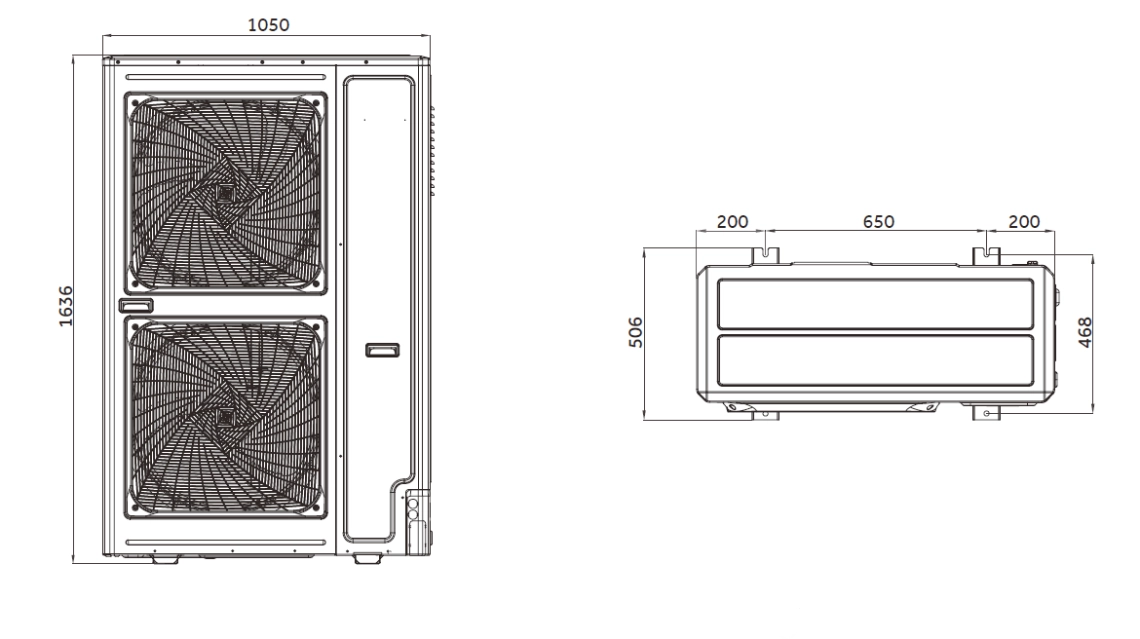

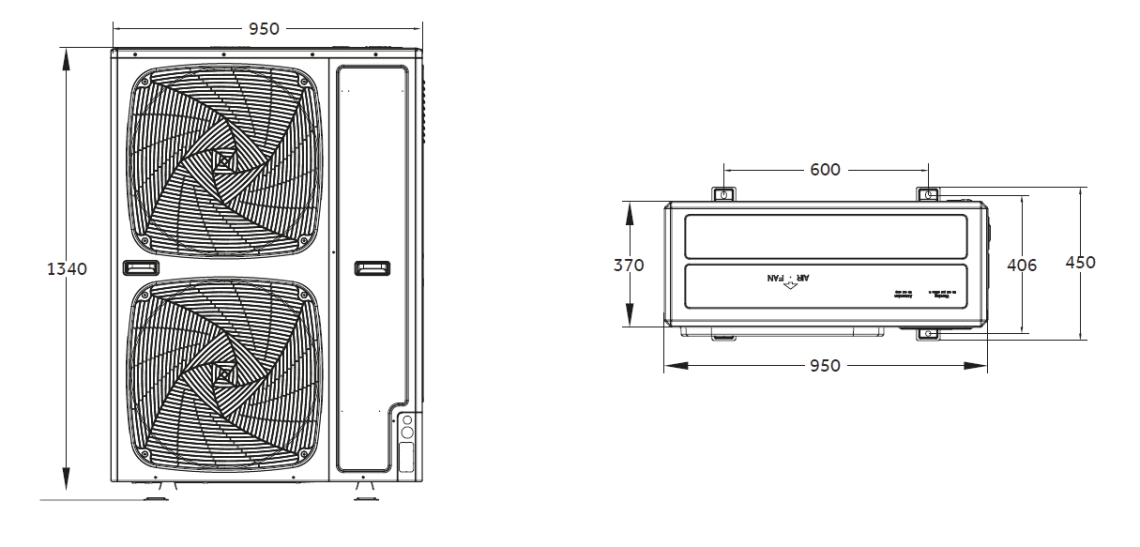

Dimensiones

MOS-04X1EV2AD MOS-05X1EV2AD MOS-06X1EV2AD MOS-04X1EW2AD MOS-05X1EW2AD MOS-06X1EW2AD

dimensions
