Unidades de ventilación con recuperación de energía serie MVS***-DW

La unidad de ventilación de bajo consumo está diseñada para suministrar aire fresco filtrado y calentado a la habitación

Caudal de aire: 300 ... 2600 m3/h

¿Quiere comprar o tiene preguntas?

Unidades de ventilación con recuperación de energía serie MVS***-DW

Los ventiladores de recuperación de energía Mycond MVS***-DW están construidos con motores de corriente continua sin escobillas de mayor eficiencia, el consumo de energía se reduce hasta en un 70%, lo que se traduce en un importante ahorro energético.

Infografía sobre los valores de aire fresco de MyCond MVS***-DW

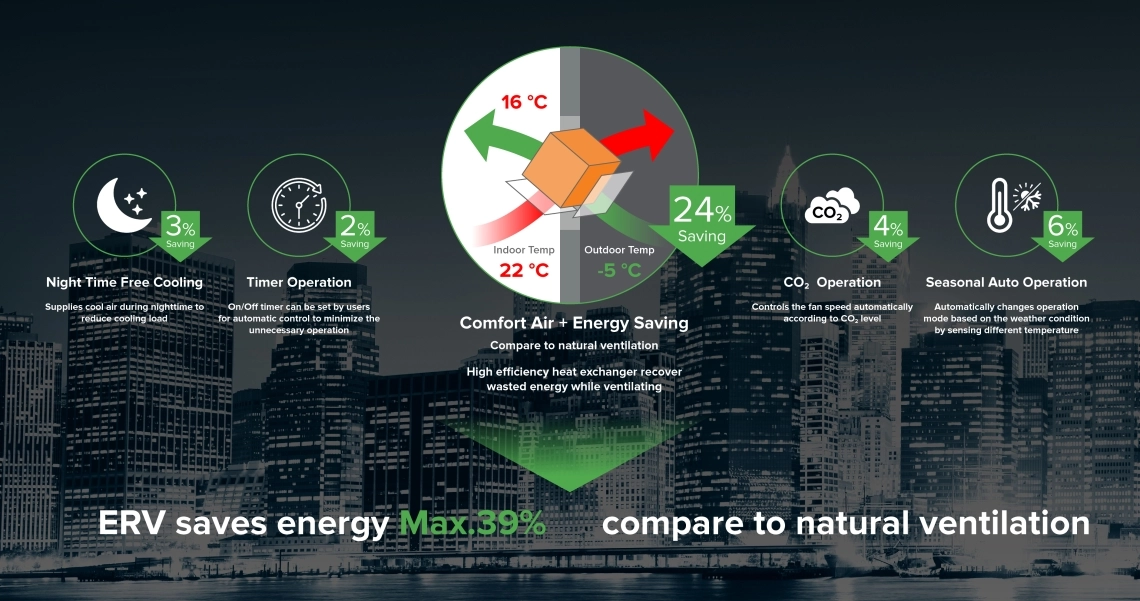

MyCond aire confortable y eficiencia energética con sistema ERV

Recuperación de aire MyCond MVS***-DW

Ventilación eficiente

La unidad suministra aire fresco a la habitación,
mientras expulsa el aire viciado del interior al exterior,
para que disfrute del confort de un entorno natural.

Recuperación de energía altamente eficiente

Durante la ventilación, el intercambiador de calor de alta eficiencia incorporado
recupera más del 70% de la energía del aire de salida
, utilizándola para calentar el aire fresco de entrada.

MyCond MVS***-DW eficiencia energética

MyCond MVS***-DW bajo nivel de ruido

Diseño perfectamente silencioso

La unidad tiene un aspecto elegante con un cuerpo perfectamente moldeado
. Cualquier ruido de funcionamiento queda perfectamente silenciado gracias a
la estructura anecoica microperforada con
excelentes propiedades aerodinámicas.

Filtrado y purificación del aire

Los filtros de aire bien diseñados del interior de la unidad
eliminan eficazmente cualquier contaminante del aire de entrada
para proporcionarle un aire fresco y limpio.

Filtración de polvo MyCond MVS***-DW

Sección de intercambio de calor MyCond MVS***-DW de la unidad de ventilación

Función by-pass

La función by-pass permite la ventilación natural
en condiciones climáticas adecuadas, lo que
puede prolongar la vida útil del intercambiador de calor
. Además, este modo permite utilizar el modo free-cooling en primavera/otoño y la descongelación del intercambiador de calor
en invierno.

Diseño air-proff y fácil mantenimiento

El intercambiador de calor está conectado mediante un raíl moldeado y sellado con empaquetaduras especiales blandas y densas. Como resultado, es desmontable a mano y fácil de mantener, a la vez que separa completamente los flujos de aire fresco y de escape para evitar la contaminación cruzada.

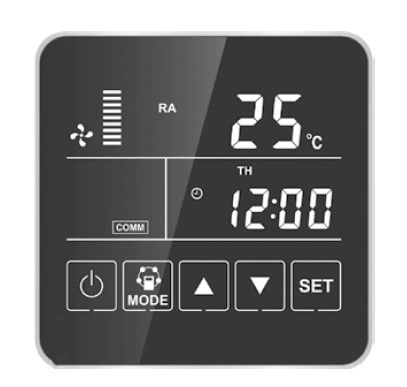

Panel de control de la unidad de ventilación MyCond MVS***-DW

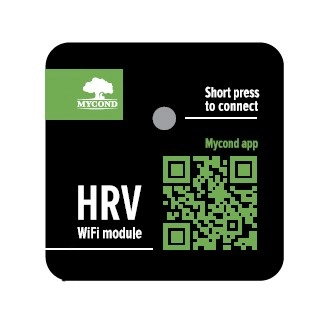

Módulo MyCond MVS***-DW HRV para el control de la aplicación a través de WiFi

Rendimiento general:

Motores de ventilador BLDC
Suministro de aire fresco (600 a 2600^m3/h)
Recuperación de calor: hasta el 75
Recuperación de humedad: hasta el 65
Filtrado y purificación del aire
Funcionamiento silencioso y fiable

Las unidades incorporan de serie

Control de velocidad del ventilador (10 velocidades)
Cuatro sensores de temperatura integrados
Protección contra congelación del recuperador
Sistema de refrigeración libre
Sistema inteligente de descongelación del recuperador
Control del calentador de aire eléctrico externo
Temporizador semanal
Integrabilidad con un sistema de gestión de edificios

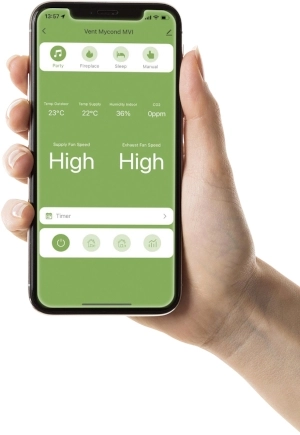

Aplicación móvil MyCond MVS***-DW para controlar la ventilación a través del smartphone

MyCond MVS***-DW Código QR para descargar la aplicación

Características:

Caudal de aire de 200 a 2000^m3/h
Recuperación de energía
Intercambiador de calor de flujo cruzado
Funcionamiento silencioso, motores de CC
Nuevos filtros con carcasa de aluminio
Fácil instalación en el techo
Función by-pass
Alto diseño ESP

* Disponible como opción

Mayor eficiencia con el intercambiador entálpico de 3ª generación

El intercambiador de entalpía de 3ª generación está fabricado con la última estructura de nanofibras para garantizar una mayor eficiencia. Los materiales de intercambio de calor son resistentes al moho y retardantes del fuego. intercambiador de entalpía de flujo cruzado se construye en este RV, la eficiencia de recuperación de calor de hasta el 82% en invierno, la concesión de intercambio de humedad entre el aire fresco y el aire de escape hacer una temperatura interior agradable y la humedad.

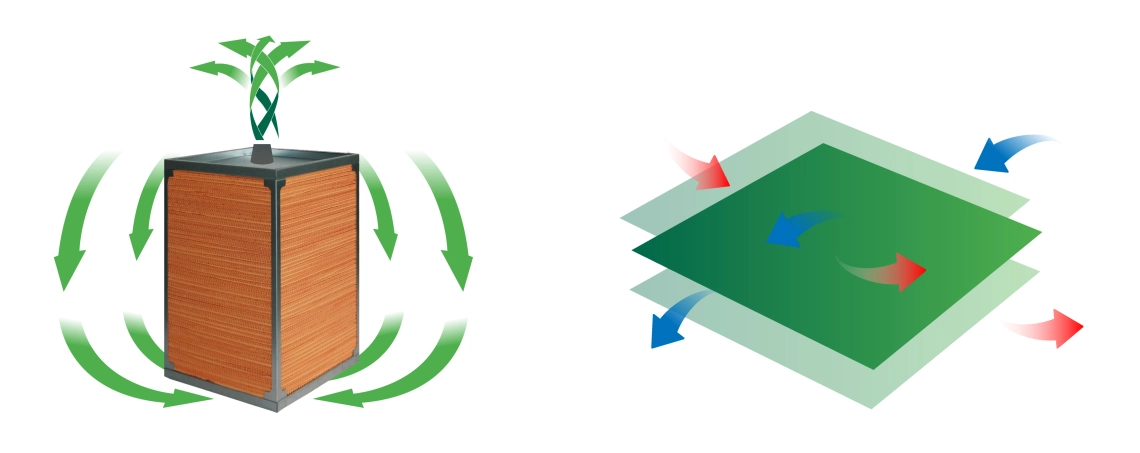

MyCond MVS***-DW ventilación principio de funcionamiento de los intercambiadores de calor calor y humedad

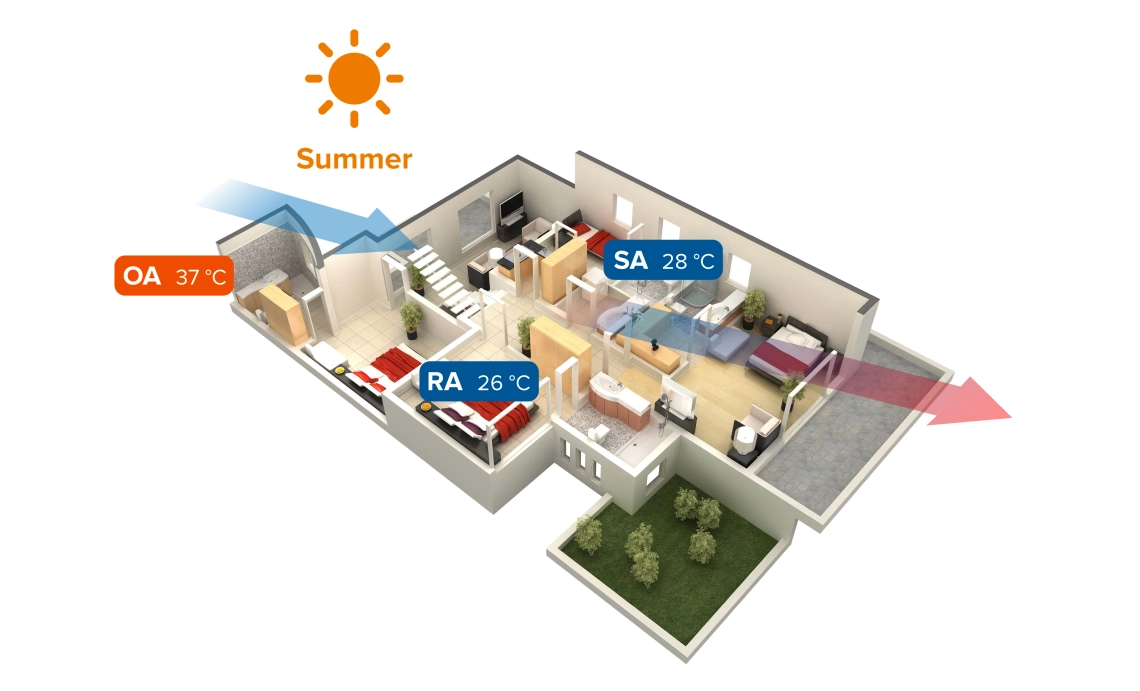

En verano, el sistema de recuperación de calor ahorra energía eléctrica en aire acondicionado devolviendo parte del calor exterior al exterior.

MyCond MVS***-DW modo verano del sistema de ventilación con recuperación de calor

En invierno, parte del calor interior se devuelve a la habitación, lo que supone un ahorro considerable en calefacción y aire acondicionado.

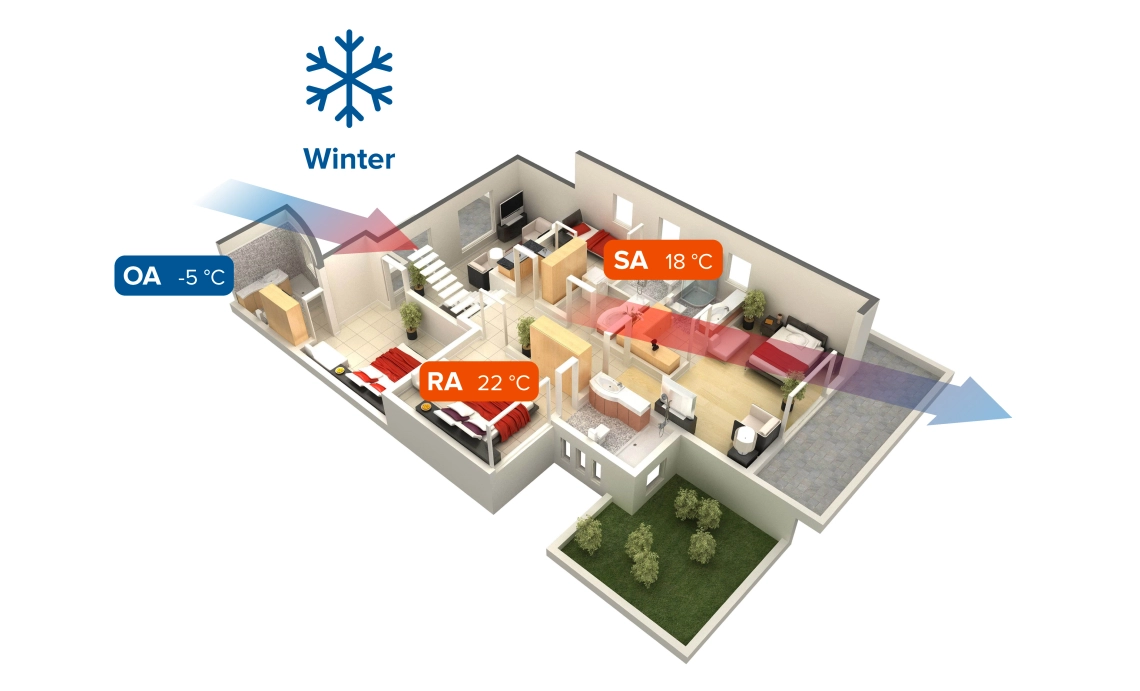

MyCond MVS***-DW modo invierno del sistema de ventilación con recuperación de calor

Los datos se dan como referencia. Dependen mucho de la humedad del aire interior, la humedad exterior, el aislamiento térmico de la habitación, el aislamiento térmico y la longitud de los conductos de aire, etc.

Especificaciones	Unidades	MVS400-DW	MVS500-DW	MVS700-DW	MVS900-DW	MVS1100-DW	MVS1400-DW	MVS1600-DW	MVS2200-DW	MVS2800-DW
Caudal de aire	^m3/h	300	400	600	800	1000	1300	1500	2000	2600
Presión externa	Pa	85	88	97	100	86	90	72	77	81
Eficiencia entálpica, refrigeración	%	57-70	57-70	59-74	55-66	58-70	56-68	63-71	60-68	56-68
Eficacia entálpica, calefacción	%	61-72	60-74	61-78	57-76	62-75	59-70	65-73	62-72	59-70
Eficacia de la transferencia de calor	%	68-82	69-83	70-83	68-83	70-83	70-83	76-80	76-82	70-83
Nivel de ruido	dB(A)	34.5	37.5	39	41	42	43	50	51.5	53
Tensión		220-240 V / 1 fase / 50 Hz
Potencia de entrada	W	80	116	162	290	327	424	700	724	848
Cable de alimentación	^mm2	3×1.5	3×1.5	3x1.5	3x1.5	3x1.5	3x1.5	3x1.5	3x1.5	3x1.5
Cable de control	^mm2	2×0.5	2×0.5	2x0.5	2x0.5	2x0.5	2x0.5	2x0.5	2x0.5	2x0.5
Control, estándar		Sí (reloj de 7 días)
Control (BMS), Modbus		Sí
Tipo de ventilador		Motor de ventilador BLDC
Velocidad del ventilador (aire de impulsión)		control del ventilador de 10 velocidades
Velocidad del ventilador (aire de salida)		control del ventilador de 10 velocidades
Bypass		Sí (automático dentro de un rango ajustable)
Desescarche		Sí (automático dentro de un margen ajustable)
Control de^CO2		Sensor adicional (control de encendido/apagado dentro de un rango ajustable)
Contactos de salida de alarma de avería		Sí	Sí	Sí	Sí	Sí	Sí	Sí	Sí	Sí
Apagado por incendio		Sí	Sí	Sí	Sí	Sí	Sí	Sí	Sí	Sí
Peso	kg	25	31	34	53	61	71	106	122	142
Dimensiones: LxAnxAl	mm	744×599×270	744×599×270	867×902×280	1134×884×388	1134×1134×388	1193×1243×388	1134×884×776	1134×1134×776	1193×1243×776
Diámetro del conducto de conexión	mm	150	150	200	250	250	250	650×280	650×280	650×280

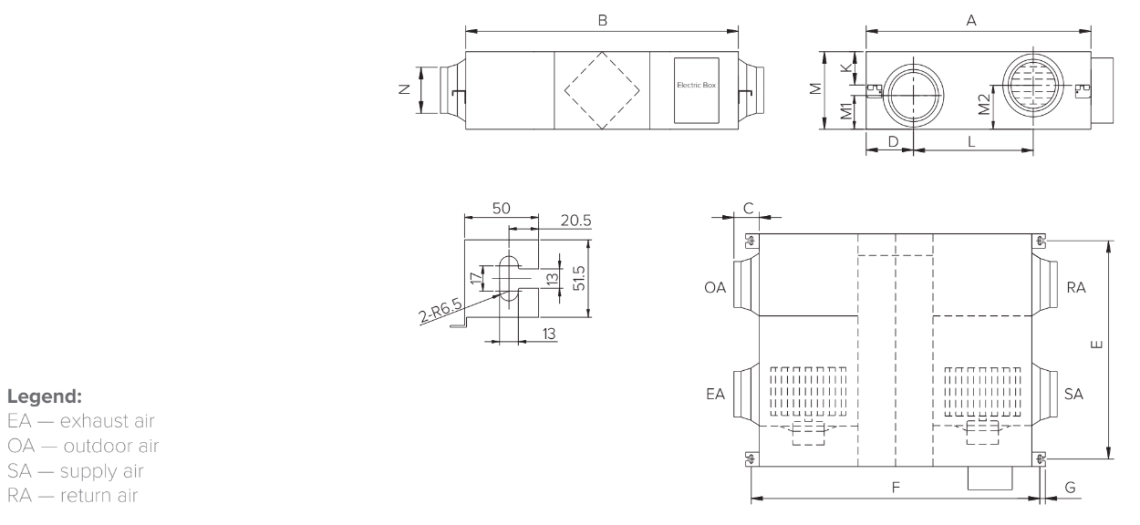

Dimensiones

Unidades de ventilación MVS400-DW - MVS500-DW

Модель	A	B	C	E	F	G	I	K	M	N
MVS400-DW	599	744	100	675	657	19	315	111	270	Ø144
MVS500-DW	804	744	100	675	862	19	480	111	270	Ø144

MyCond MVS***-DW Dimensiones totales - 1

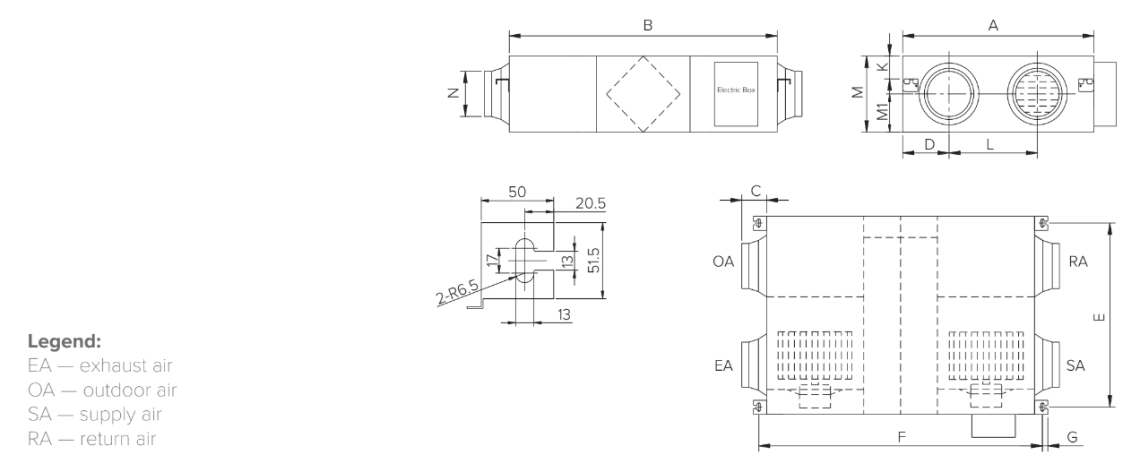

Dimensiones

Unidades de ventilación MVS700-DW - MVS1100-DW

Modelo	A	B	C	D	E	F	G	L	K	M	M1	N
MVS700-DW	902	867	107	197	833.5	922	20.5	451.5	115.5	280	139.5	Ø194
MVS900-DW	884	1134	85	202	818	1189	20.5	378	128	388	194	Ø242
MVS1100-DW	1134	1134	85	202	1068	1189	20.5	628	128	388	194	Ø242
