Unidades de ventilación con recuperación de energía serie MV***I-W

Las unidades de ventilación con recuperación de energía de MYCOND están diseñadas para proporcionar el máximo confort en la habitación acondicionando el aire de entrada con el calor y la humedad recuperados del aire de salida, reduciendo así considerablemente el coste de refrigeración o calefacción del espacio

Caudal de aire: 200 ... 3000 m3/h

¿Quiere comprar o tiene preguntas?

Unidades de ventilación con recuperación de energía serie MV***I-W

Suministro de aire fresco a través del recuperador para el modo de recuperación de calor o directo para el modo bypass.

Rendimiento global:

Suministro de aire fresco (200 a 3000^m3/h)
Recuperación de calor: hasta el 75
Recuperación de humedad: hasta el 65
Filtrado y purificación del aire
Funcionamiento silencioso y fiable

Las unidades disponen de un conjunto de características estándar:

Control de la velocidad del ventilador
Cuatro sensores de temperatura integrados
Protección contra congelación del intercambiador de calor
Sistema de refrigeración libre
Sistema inteligente de descongelación del intercambiador de calor
Control del calentador de aire eléctrico externo
Temporizador semanal
Integrabilidad con un sistema de gestión de edificios

* Disponible como opción

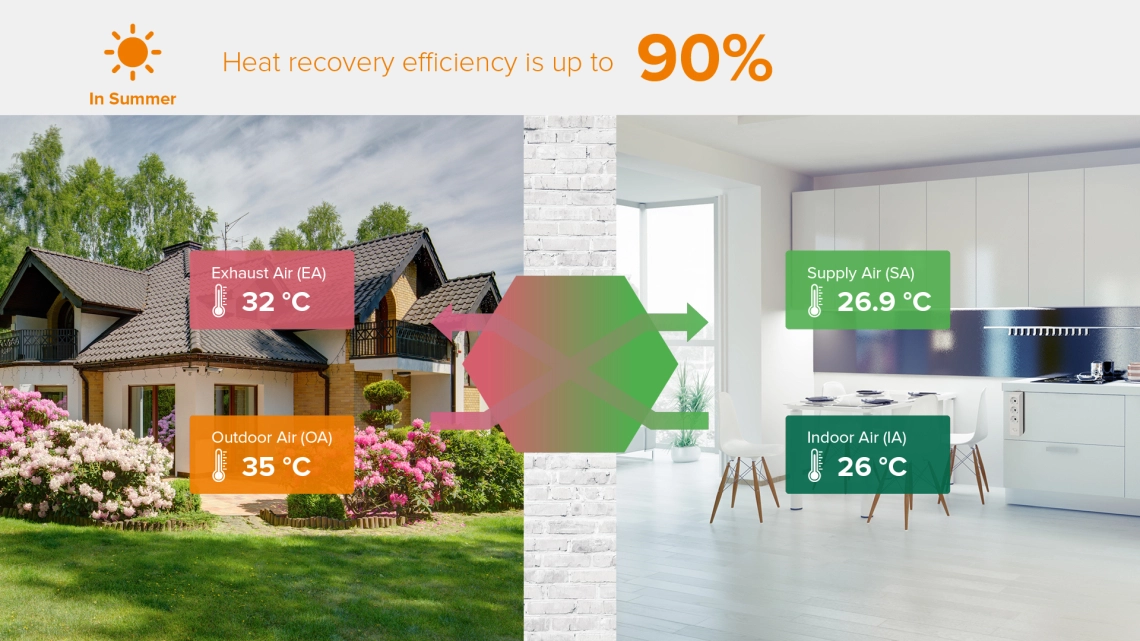

En verano, el sistema de recuperación de calor ahorra energía eléctrica en aire acondicionado devolviendo parte del calor exterior al exterior.

Sistema de ventilación de verano MyCond MV***I-W con recuperación de calor

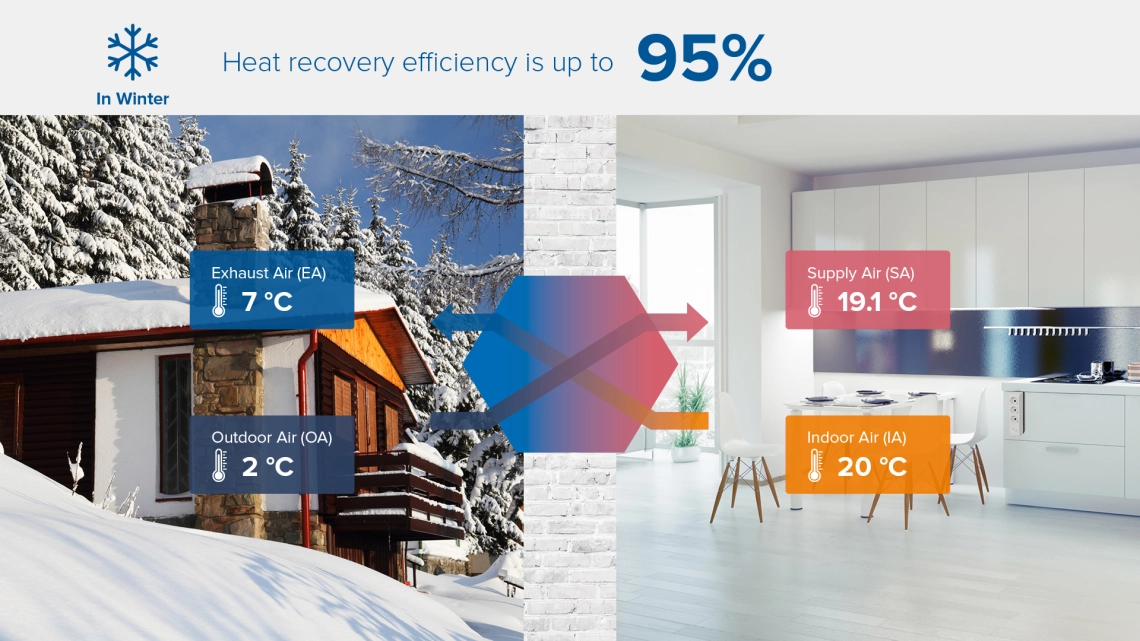

En invierno, parte del calor interior se devuelve a la habitación, lo que supone un ahorro considerable en calefacción y aire acondicionado.

Sistema de ventilación invernal MyCond MV***I-W con recuperación de calor

Los datos se dan como referencia. Dependen mucho de la humedad del aire interior, la humedad exterior, el aislamiento térmico de la habitación, el aislamiento térmico y la longitud de los conductos de aire, etc.

Especificaciones		Unidades	MV1500I-W	MV2000I-W	MV2500I-W	MV3000I-W
Caudal de aire	alto	m³/h	1500	2000	2500	3000
	medio	m³/h	1500	2000	2500	3000
	bajo	m³/h	1000	1200	2000	2500
Presión exterior	alto medio	Pa Pa	163 135	176 132	200 170	210 180
	bajo	Pa	84	1110	140	150
Eficiencia entálpica, cooling	alto medio	% %	66 66	62 62	61 61	60 60
	bajo	%	69	65	64	63
Eficacia entálpica, calefacción	alto medio	% %	70 70	71 71	70 70	69 69
	bajo	%	74	73	72	71
Transferencia de calor eficacia	alto medio	% %	71 71	71 71	70 70	70 70
	bajo	%	74	74	73	73
Nivel de ruido	alto medio	dB(A) dB(A)	51 49	53 51	55 52	57 54
	bajo	dB(A)	46	49	50	51
Tensión		V	220-240 V / 1Ph / 50 Hz
Consumo de energía		W	485/740/785	650/980/1020	940/1250/1300	1400/1870/1950
Corriente de funcionamiento		A	2.3/3.6/3.8	3.0/4.6/4.8	4.5/6.0/6.3	6.5/8.7/9.0
Potencia de entrada		W	485/740/785	650/980/1020	940/1250/1300	1400/1870/1950
Cable de alimentación		mm²	3х1,5			3х2,5
Cable de control		mm²	2×0.5
Control, estándar			Sí (reloj de 7 días)
Control (BMS), Modbus			Sí
Tipo de ventilador			Motor del ventilador AC
Velocidad del ventilador (aire de suministro)			Control del ventilador de 3 velocidades
Velocidad del ventilador (aire de salida)			Control del ventilador de 3 velocidades
Derivación			Sí (automático dentro de un rango ajustable)
Descongelación			Sí (automático dentro de un rango ajustable)
Control de CO2			Sensor adicional (control de encendido/apagado dentro de un rango ajustable)
Contactos de salida de alarma de fallo			Sí
Cierre por incendio			Sí
Peso		kg	110	112	130	142
Dimensiones	alto	mm	1250	1250	1524	1624
	medio	mm	1200	1200	1400	1500
	bajo	mm	520	520	580	650
Diámetro del conducto de conexión		mm	380х230-400х320		350х273-500х350	398х285-500х350

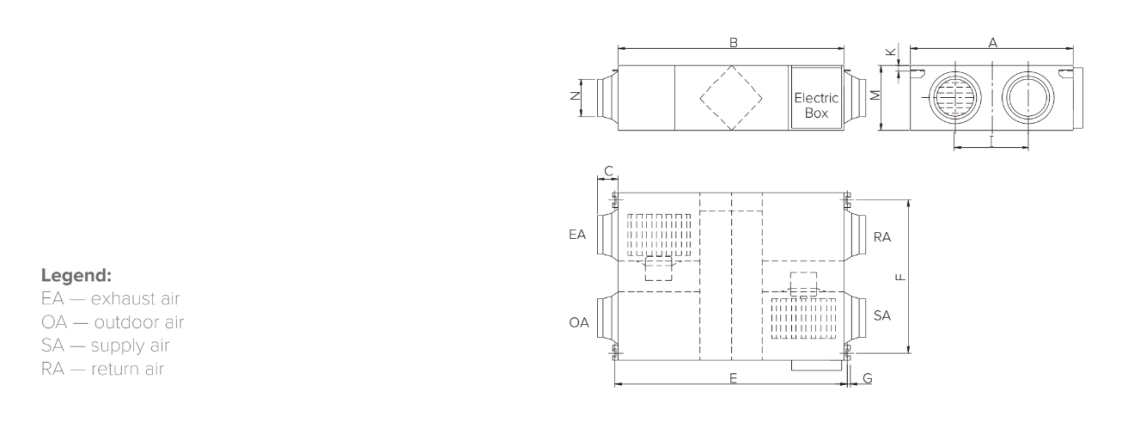

Dimensiones

Unidades de ventilación MV200I-W - MV600I-W

Modelo	A	B	C	E	F	G	I	K	M	N	EA	RA	QA	SA
MV200I-W	580	666	100	725	510	19	290	20	264	Ø144	150	150	150	150
MV400I-W	804	744	100	675	862	19	480	111	270	Ø144	150	150	150	150
MV600I-W	904	824	107	754	960	19	500	111	270	Ø194	200	200	200	200

Todas las medidas están en milímetros.

MyCond MV***I-W Dimensiones generales - 1

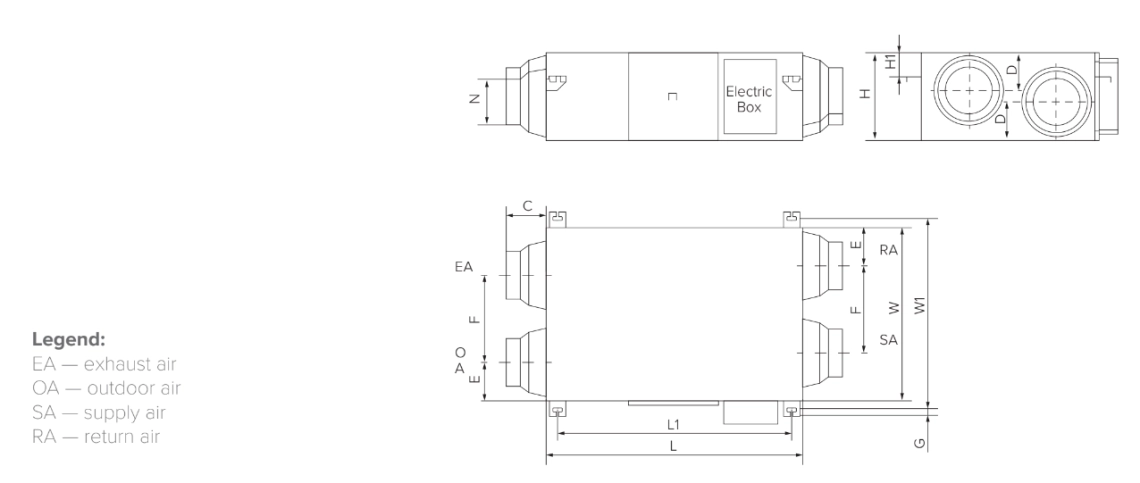

Dimensiones

Unidades de ventilación MV900I-W - MV1100I-W

Modelo	L	L1	W	W1	H	H1	N	C	D	E	F	G	EA	RA	QA	SA
MV900I-W	1126	1056	834	891	388	169	Ø242	86	157	152	436	21	250	250	250	250
MV1100I-W	1129	1060	1216	1273	388	171	Ø242	86	147	152	621	21	250	250	250	205

Todas las medidas están en milímetros.

MyCond MV***I-W Dimensiones totales - 2

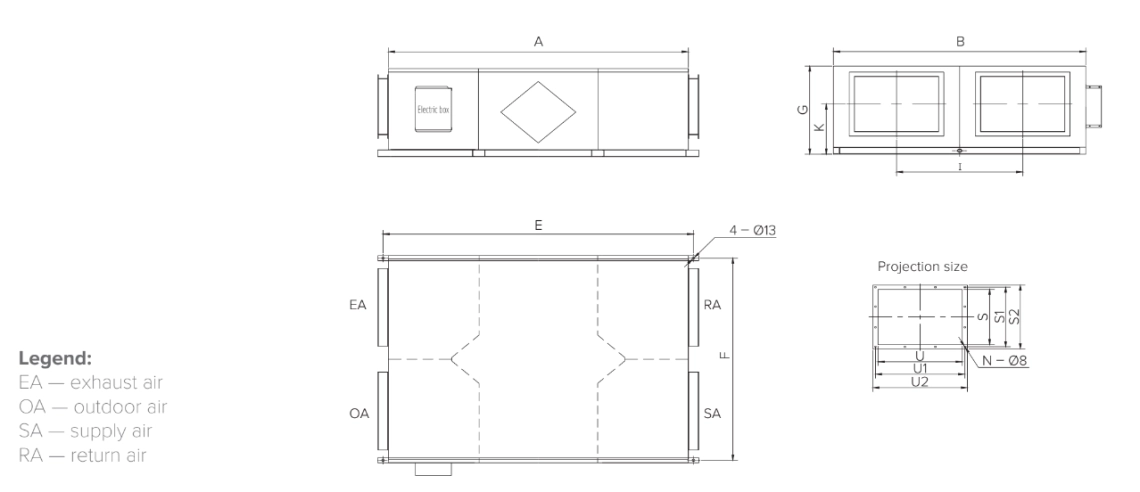

Dimensiones

Unidades de ventilación MV1500I-W - MV3000I-W

Modelo	A	B	E	F	G	I	J	K	V	V1	V2	W	W1	W2	S	S1	S2	U	U1	U2	M	N
MV1500I-W	1250	1200	1300	1170	520	600	338.5	300	230	255	280	308	333	358	320	345	370	400	425	450	10	12
MV2000I-W	1250	1200	1300	1170	520	600	338.5	300	230	255	280	308	333	358	320	345	370	400	425	450	10	12
MV2500I-W	1524	1400	1574	1370	580	700	334	335	273	298	323	350	375	400	350	375	400	500	525	550	10	12
MV3000I-W	1624	1500	1674	1470	650	750	400	405	285	310	335	373	398	423	350	375	400	500	525	550	10	12
