Propano serie MCU-YHP

El nuevo modelo de bomba de calor Mycond ofrece altas alto rendimiento técnico y eficiencia ecológico R290. Proporciona una calefacción eficiente incluso a -25 grados, alcanzando temperaturas de hasta +75 grados
Capacidad de refrigeración: hasta 32 kW
Capacidad de calefacción: hasta 50 kW
Propano serie MCU-YHP

La ampliación a 16 módulos permite flexibilidad y optimización energética, y la carcasa compacta garantiza calidad y fiabilidad.

Especificaciones Unidades MCU-YHP
Rango de potencia calorífica kW (17,56-55,30)
Potencia de calefacción kW 50,00
Calefacción (A7/W35) Capacidad kW 12,35
COP W/W 4,05
Potencia de calefacción kW 50,00
Calefacción (A7/W55) Potencia kW 17,50
COP P/P 2,86
Potencia frigorífica kW 40,00
Refrigeración (A35/W18) Capacidad kW 11,05
EER W/W 3,62
Potencia frigorífica kW 32,00
Refrigeración (A35/W7) Capacidad kW 13,30
EER W/W 2,41
Modo de baja temperatura (W35) A++
Modo de temperatura media (W55) A++
SCOP (35°C) 3,92
SCOP (55°C) 3,25
Caudal de agua nominal m3/h 8,60
Tensión nominal /Frecuencia V/Hz 400 В / 3N~ 50 Hz
Potencia máxima de entrada kW 19,84
Corriente máxima de entrada
А 30,30
Corriente nominal А 32
Selección del fusible Corriente nominal А 48

Notas:

1. La capacidad de refrigeración y el consumo de energía eléctrica en modo refrigeración se refieren al caudal de agua nominal, temperatura del agua de salida de 7 °C y temperatura ambiente de 35 °C.

2. La capacidad de calefacción y el consumo de energía eléctrica en modo calefacción se refieren al caudal nominal de agua, a una temperatura de salida del agua de 45 °C y a una temperatura ambiente de 7 °CDB.

Dimensiones

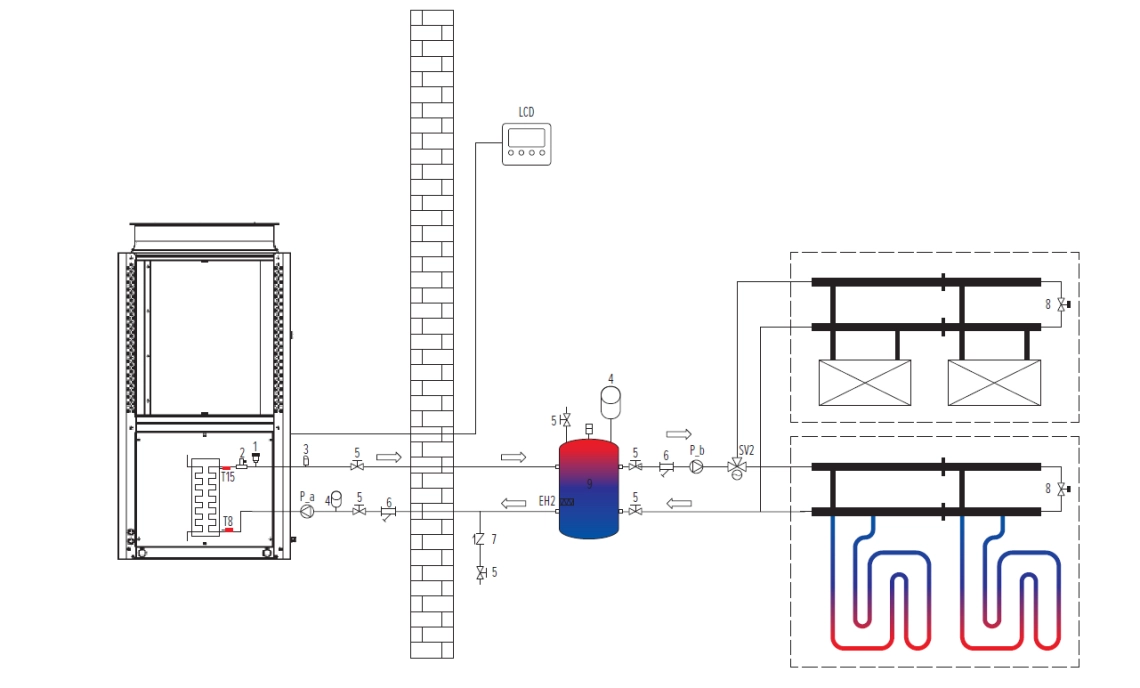

1. 1. La selección de tuberías del diámetro adecuado y la instalación de válvulas de equilibrado contribuyen a la distribución uniforme del caudal de agua. 2. El sistema debe estar equipado con un sistema automático de reposición de agua, y debe instalarse una válvula de descarga automática en el punto más alto del sistema de suministro de agua. 3. 3. La válvula de drenaje se instala en la parte inferior de la tubería para facilitar el drenaje; 4. La válvula de descarga automática se instala en el punto más alto de la tubería del sistema, y la tubería de agua en el punto de instalación debe ser expandida; 5. El volumen normal de trabajo del agua debe garantizar el desescarche normal en invierno (asegúrese de que el volumen de agua es superior a 10 L/kW); 6. Hay un interruptor de flujo de agua dentro del aparato, no es necesario instalar equipos adicionales; 7. Para facilitar el mantenimiento del aparato, se instala una válvula de drenaje en la parte inferior de la tubería. Para facilitar el mantenimiento de la unidad, debe instalarse un manómetro en la tubería de salida/entrada de la unidad; 8. Si el cerrador de calor proporciona control de temperatura ambiente, instale la válvula de derivación de presión diferencial según el diagrama; 9. Si el dispositivo no funciona en invierno, debe drenarse el agua del sistema para evitar la congelación de las tuberías y los componentes de la bomba de calor.


flexibility and energy optimization MCU-YHP

Dimensiones

MCU050YHT

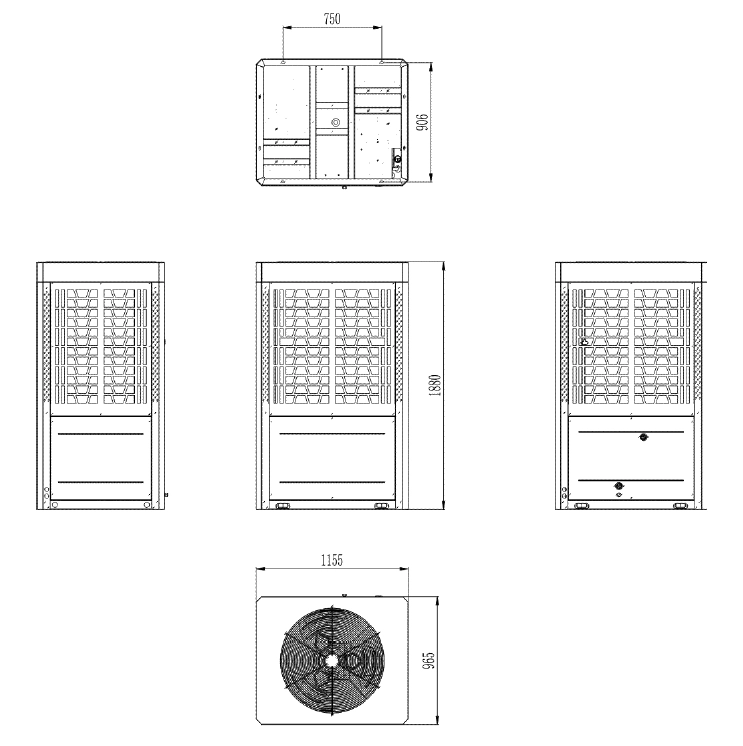

Dimensions MCU050YHT
