Fancoils de suelo de diseño Serie Silver Glass

La nueva serie Silver Glass de fan coils está diseñada para interiores excepcionales interiores excepcionales. Los modelos han sido diseñados en estilo moderno para integrarse en cualquier interior o ser lo más discretos posible

Capacidad de refrigeración: 0.45 ... 3.73 kW

Capacidad de calefacción: 0.61 ... 4.71 kW

Fancoils de suelo de diseño Serie Silver Glass

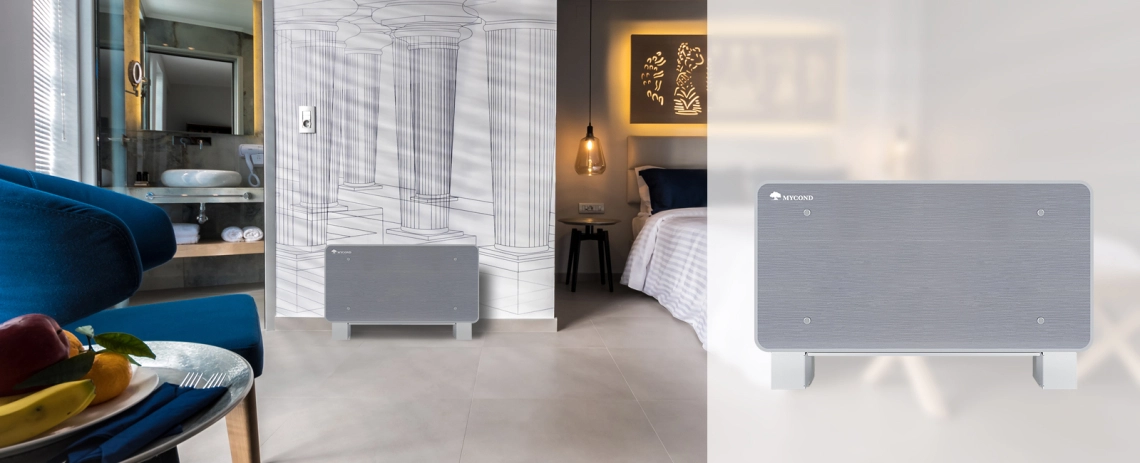

El diseño del fan coil es ultrafino. En comparación, su carcasa junto con el cristal sólo tiene 122 mm de grosor, lo que ahorra más espacio para la instalación. Además, su aspecto sencillo y cuidado se adaptará fácilmente al estilo de su habitación.

The fan coil unit is ultra-thin in design

Los fancoils complementarán eficazmente un sistema de calefacción que emplee una bomba de calor. El equipo no requiere una alta temperatura del agua para calentar la casa, con lo que ahorrará costes.

Principales ventajas:

Panel frontal de cristal
Cuerpo ultrafino
El bastidor de la unidad es de chapa metálica de 0,8-1 mm de espesor
Bajo nivel de ruido
Alojamiento integrado para el termostato
Motor de corriente continua
Filtros de aire de clase G1 diseñados para su fácil extracción con fines de limpieza y mantenimiento sin problemas
La batería del intercambiador de calor está formada por tubos de cobre y colectores de latón: los tubos están equipados con aletas de aluminio corrugado
Equipado con una bandeja de drenaje extraíble
Rejilla de aluminio con fijación magnética
Opcional: panel trasero de cristal (instalación en espacio abierto)
Termostato (opcional)

¡Descubra una nueva dimensión de la elegancia con Mycond!

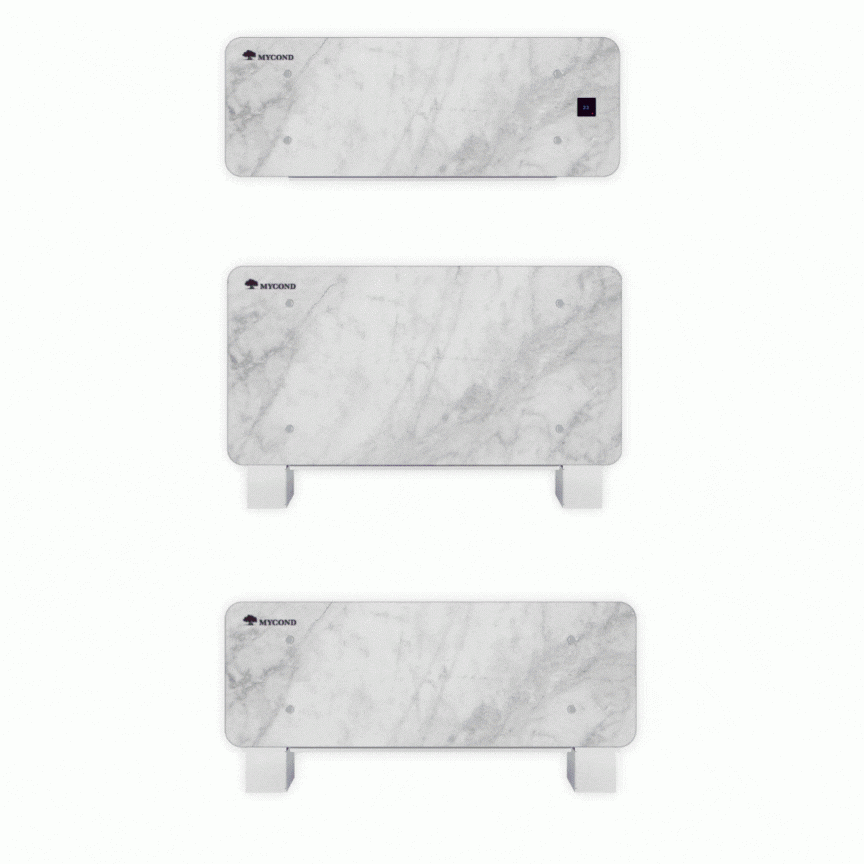

Diseño moderno: los elegantes paneles de cristal impreso encajan perfectamente en cualquier interior, añadiendo un toque de estilo y modernidad.

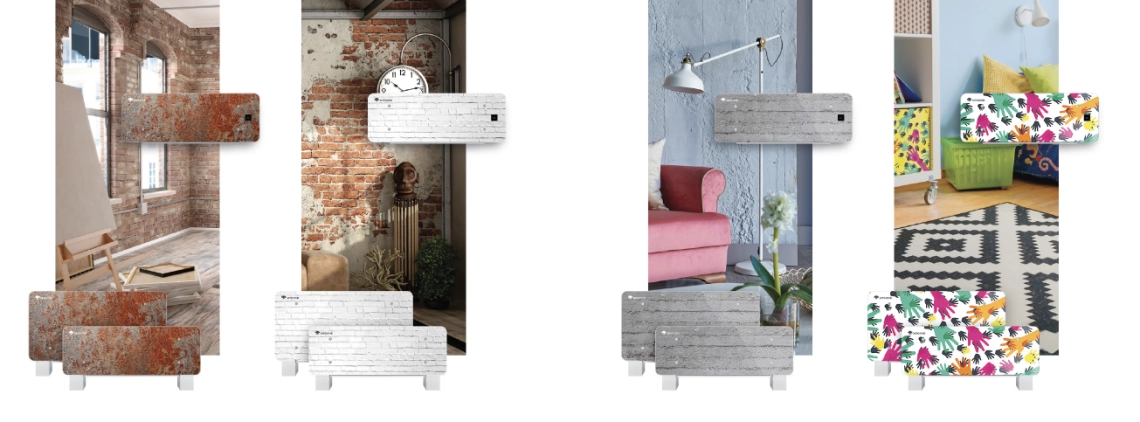

Puede elegir su propia imagen o diseño en el panel, que adaptaremos a su interior.

Modern design

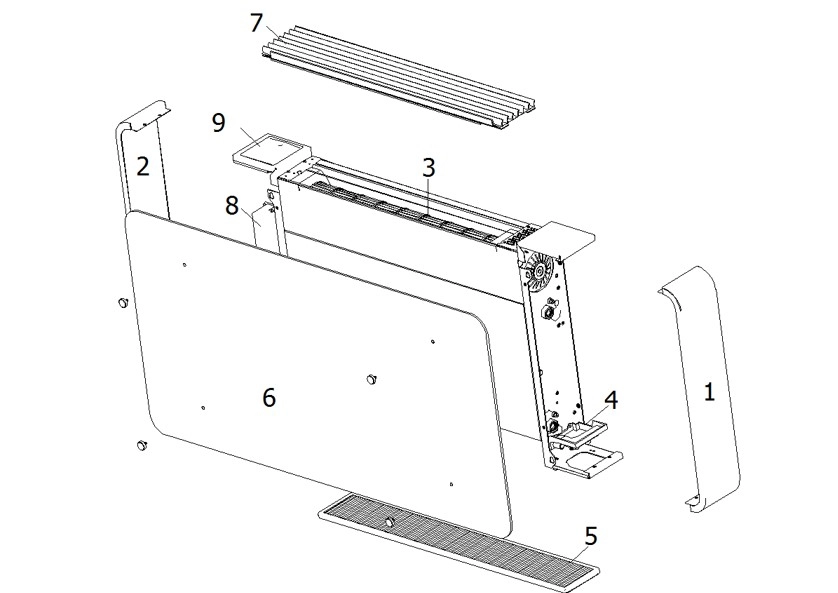

Componentes principales

Piezas exteriores

Main components

Panel lateral izquierdo
Panel lateral derecho
Cubierta
Drenaje auxiliar
Filtro
Panel frontal
Rejilla de aluminio
Cuadro eléctrico
Panel de control (opcional)

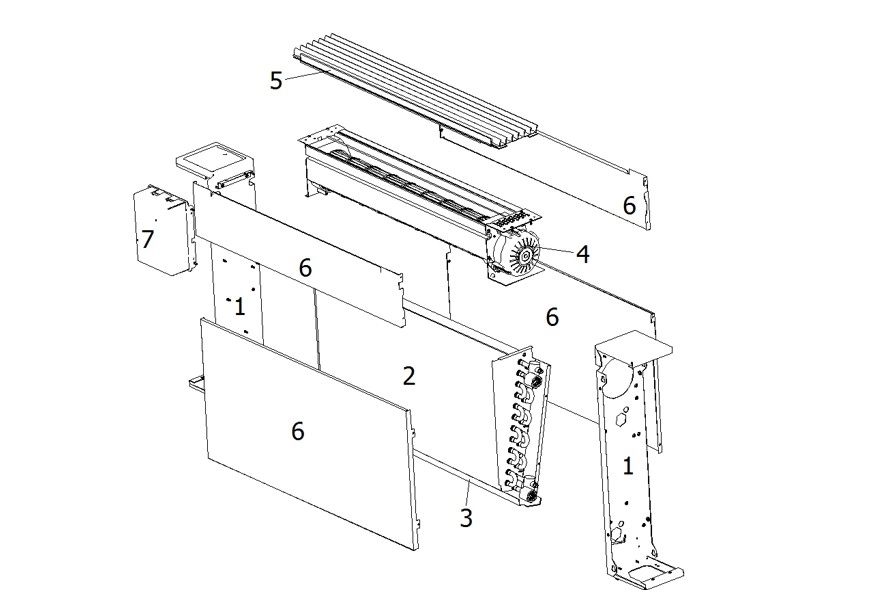

Partes internas

Unidades verticales

Internal parts

Panel lateral interior
Intercambiador principal
Bandeja de condensados
Cubierta
Rejilla de aluminio
Paneles interiores delantero y trasero
Cuadro eléctrico

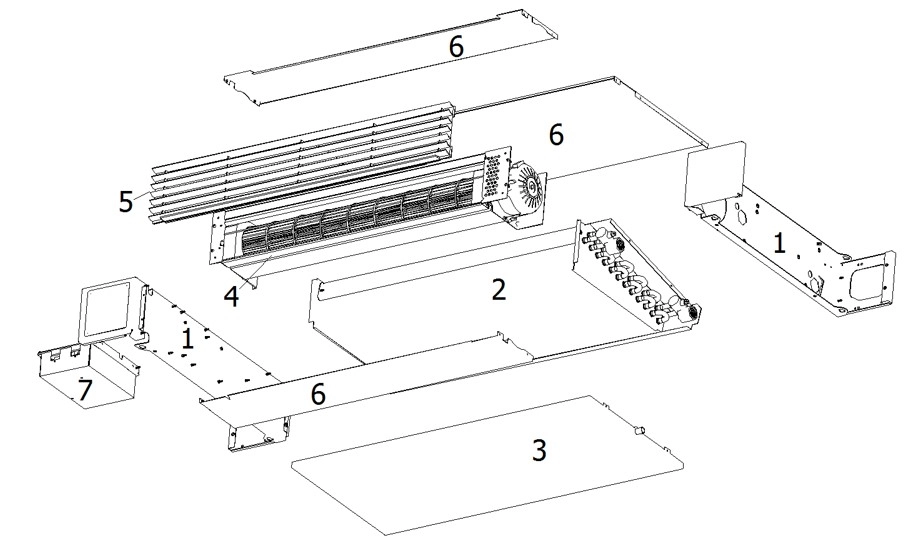

Partes internas

Unidad horizontal

Internal parts_2

Panel lateral interior
Intercambiador principal
Bandeja de condensados
Cubierta
Rejilla de aluminio
Paneles interiores delantero y trasero
Cuadro eléctrico

Datos técnicos

sistema de 2 tubos

especificaciones	Unidades	Velocidad	MC-SG-200T2	MC-SG-400T2	MC-SG-600T2	MC-SG-800T2
Caudal de aire		Supermax	250	390	510	620
		Máx (*)	180	315	450	540
	^m3/h	Med (*)	120	230	350	450
		Mínimo (*)	80	155	240	310
		Estática	10	18	25	32
Capacidad total de refrigeración		Supermax	1.19	2.12	2.90	3.73
		Max	0.88	1.81	2.70	3.38
	kW	Med	0.79	1.45	2.20	2.75
		Mín	0.45	0.98	1.70	2.13
Capacidad sensible		Supermax	0.87	1.56	2.16	2.97
		Máximo	0.69	1.35	2.00	2.70
	kW	Med	0.60	1.10	1.68	2.30
		Min	0.30	0.70	1.25	1.70
Capacidad de calefacción		Supermax	1.55	2.71	3.71	4.71
		Max	1.10	2.40	3.20	4.23
	kW	Med	0.90	1.50	2.40	3.40
		Min	0.61	1.16	1.75	2.41
	V/H/Ph	230 V - 50 Hz - 1Ph
Entrada motor		Supermax	20	22	24	27
		Máximo	12	13	14	17
	W	Med	5	6	7	10
		Min	3	4	5	8
Caudal de agua		Supermax	204	364	498	639
		Máximo	151	311	463	580
	l/h	Med	136	249	377	472
		Min	77	168	292	365
Caída de presión		Supermax	15.1	10.2	20.9	19.9
		Max	13.1	8.2	19.0	18.7
	kPa	Med	7.2	6.0	16.5	13.2
		Min	4.1	4.1	13.0	10.0
Conexión de la bobina			1/2" GF	1/2" GF	1/2" GF	1/2" GF
Contenido de agua	L		0,33	0,59	0,85	1,11
Potencia acústica		Supermax	55.0	56.0	57.1	58.3
		Max	51.3	52.2	52.4	53.3
	dB(A)	Med	44.6	45.5	46.6	48.6
		Min	37.5	38.6	40.5	38.7
Sonido pressare		Supermax	38.0	39.0	40.1	41.3
		Max	34.3	35.2	35.4	36.3
	dB(A)	Med	27.6	28.5	29.6	31.6
		Min	20.5	21.6	23.5	21.7

MODO DE REFRIGERACIÓN
Ambiente:27° C - 47% H.R. Temp. agua (entrada/salida):7/12°C
MODO CALEFACCIÓN
Ambiente:20° C. Temp. agua entrada:50.
(*) Los valores declarados son relativos a los ajustes estándar a 1500, 900 y 600 RPM. Siempre es posible cambiar el caudal de aire, cambiando el ajuste del interruptor DIP en la placa de circuito impreso.

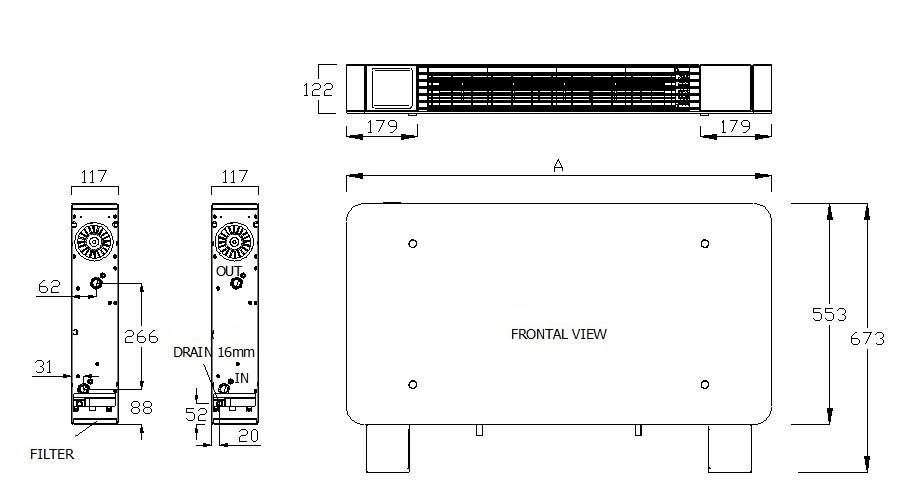

Dimensiones

montaje vertical

especificaciones	Unidades	MC-SG-200T2	MC-SG-400T2	MC-SG-600T2	mC-SG-800T2
A	mm	681	873	1065	1257
Peso neto	kg	14	18	21	25
Peso bruto	kg	18	21	25	29

Dimensions

Dimensiones

Montaje horizontal

Especificaciones	Unidades	MC-SG-200T2	MC-SG-400T2	MC-SG-600T2	MC-SG-800T2
A	mm	681	873	1065	1257
Peso neto	kg	14	18	21	25
Peso bruto	kg	18	21	25	29

Dimensions_2
