Fan coils de suelo de diseño Serie Silver Glass Low

La nueva serie Silver Glass low de unidades fan coil construidas por artistas está diseñada para interiores excepcionales. Los modelos se han diseñado con un estilo moderno para integrarse en cualquier interior o ser lo más discretos posible

Capacidad de refrigeración: 0.38 ... 2,62 kW

Capacidad de calefacción: 0.55 ... 3.58 kW

Fan coils de suelo de diseño Serie Silver Glass Low

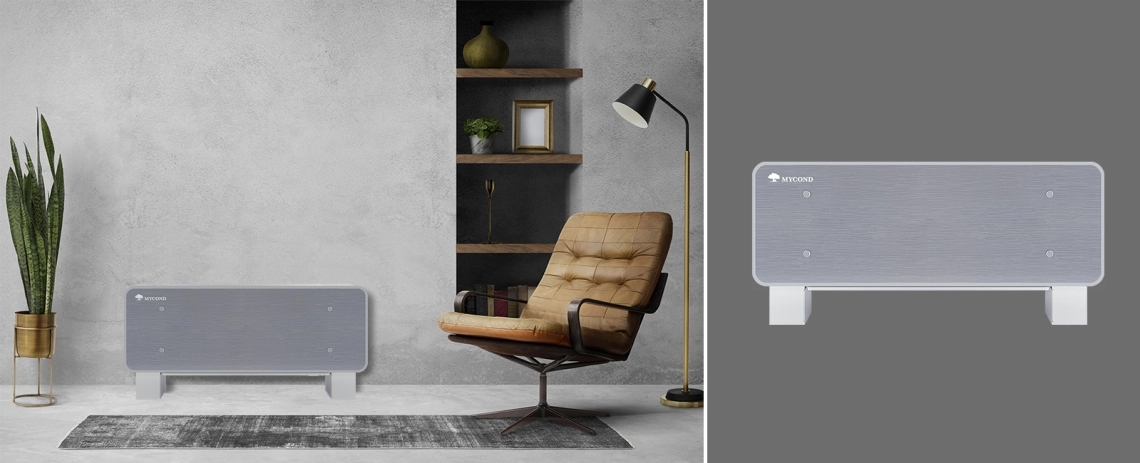

El diseño del fan coil es ultrafino. En comparación, su carcasa junto con el cristal sólo tiene 122 mm de grosor, lo que ahorra más espacio para la instalación. Además, su aspecto sencillo y cuidado se adaptará fácilmente al estilo de su habitación.

The fan coil unit is ultra-thin in design

Los fancoils complementarán eficazmente un sistema de calefacción que emplee una bomba de calor. El equipo no requiere una alta temperatura del agua para calentar la casa, con lo que ahorrará costes.

Principales ventajas:

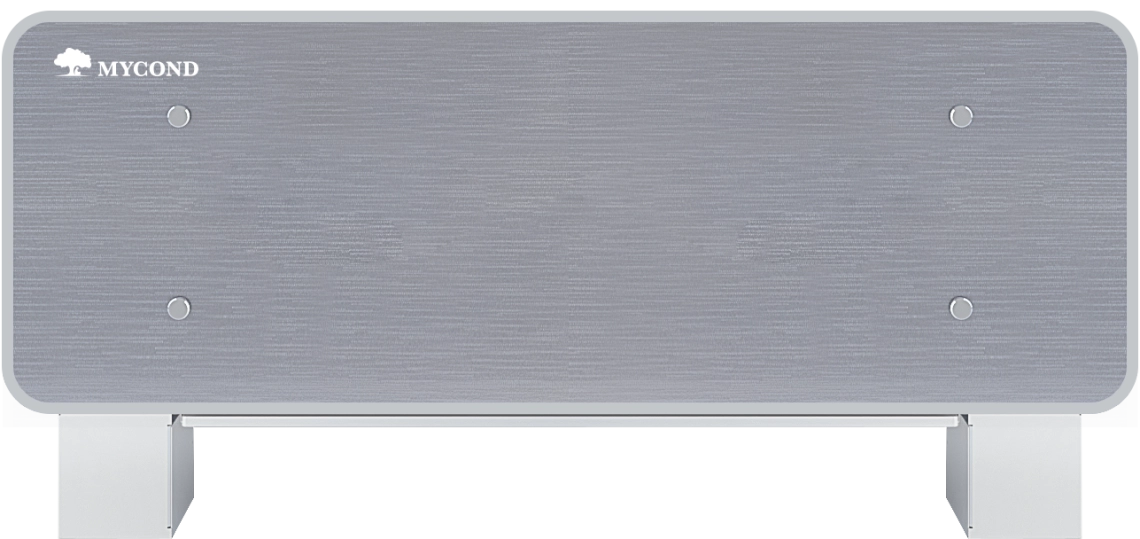

Panel frontal de cristal
Cuerpo ultrafino
El bastidor de la unidad es de chapa metálica de 0,8-1 mm de espesor
Bajo nivel de ruido
Alojamiento integrado para el termostato
Motor BLDC
Filtros de aire de clase G1 diseñados para su fácil extracción con fines de limpieza y mantenimiento sin problemas
La batería del intercambiador de calor está formada por tubos de cobre y colectores de latón: los tubos están equipados con aletas de aluminio corrugado
Equipado con bandeja de drenaje extraíble
Opciones: panel trasero de cristal

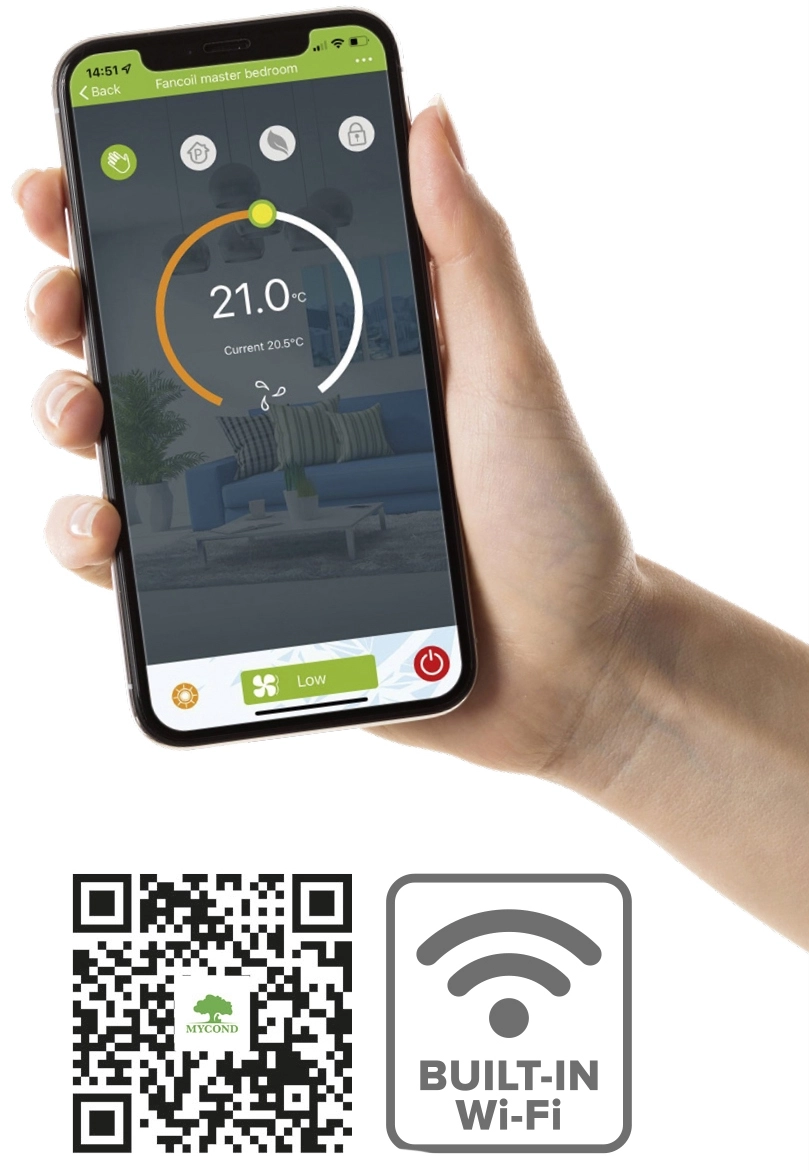

Termostato (opcional)

¡Descubra una nueva dimensión de elegancia con Mycond!

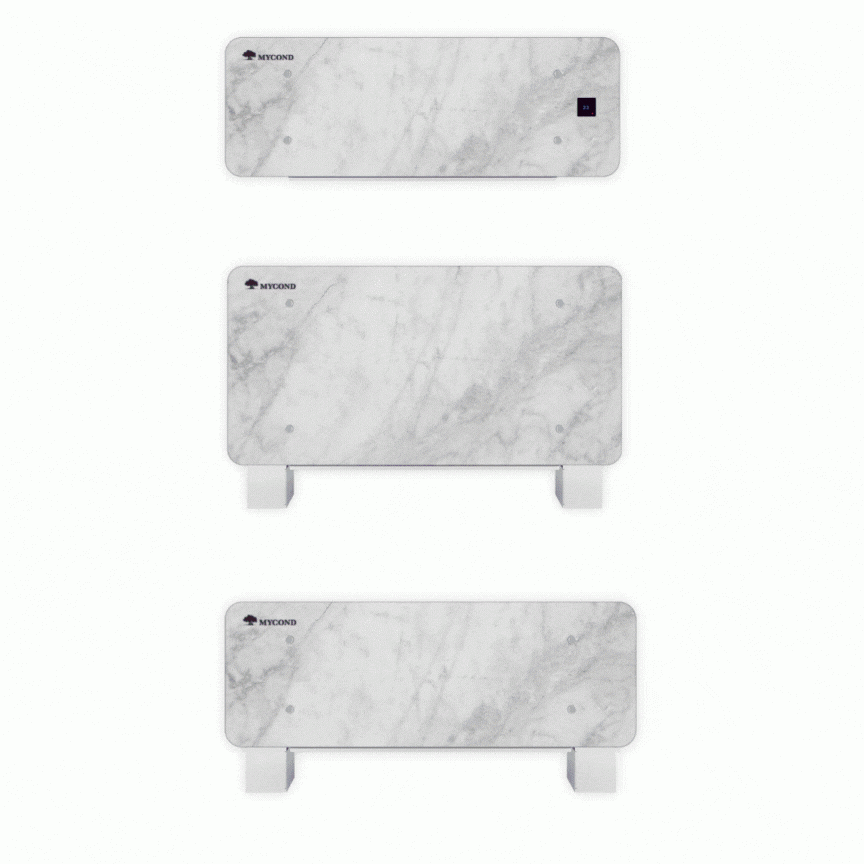

Diseño moderno: los elegantes paneles de cristal impreso encajan perfectamente en cualquier interior, añadiendo un toque de estilo y modernidad.
Puede elegir su propia imagen o diseño en el panel, que adaptaremos a su interior.

Modern design

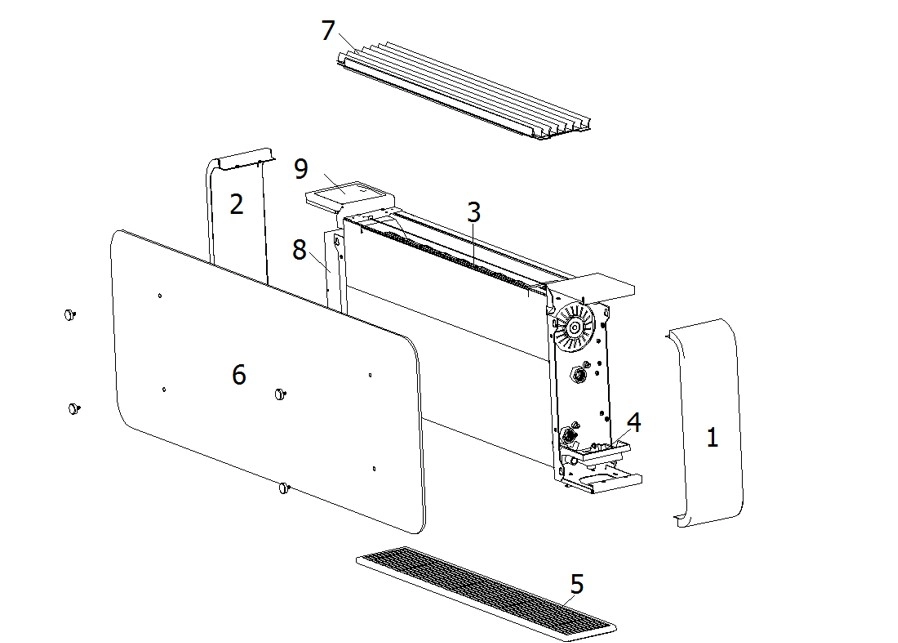

Piezas exteriores

Unidad vertical

External parts

Panel lateral derecho
Panel lateral izquierdo
Muestrario
Drenaje auxiliar
Filtro
Panel frontal
Rejilla de aluminio
Cuadro eléctrico
Mando incorporado (opción)

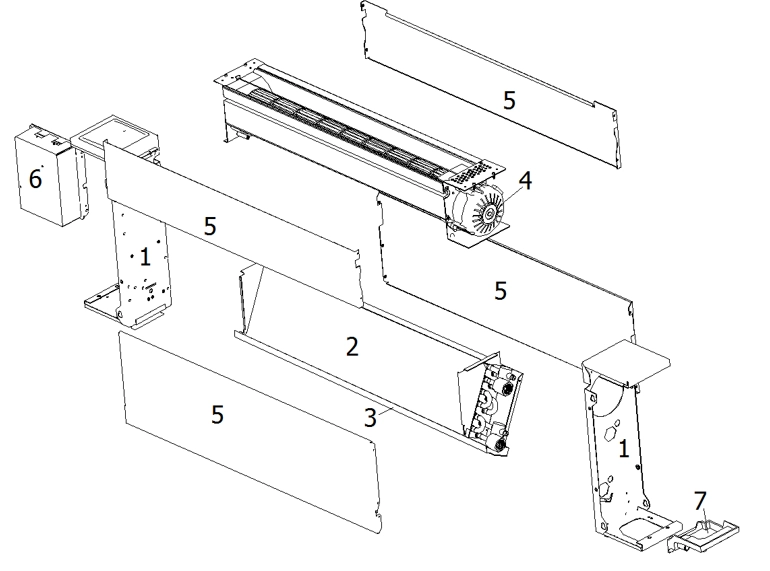

Partes internas

Unidades verticales

External parts_2

Panel lateral interior
Intercambiador principal
Bandeja de condensados
Mueble
Paneles interiores delantero y trasero
Cuadro eléctrico
Bandeja de drenaje auxiliar

Datos técnicos

sistema de 2 tubos

especificaciones	Unidades	Velocidad	MC-SGL-200T2	MC-SGL-400T2	MC-SGL-600T2	MC-SGL-800T2
Caudal de aire		Supermax	240	370	495	600
		Máx (*)	170	305	430	520
	m^3/h	Med (*)	110	220	330	430
		Mínimo (*)	75	150	230	300
Capacidad total de refrigeración		Supermax	0.7	1.37	1.9	2.62
		Máximo	0.58	1.10	1.67	2.39
	kW	Med	0.43	0.81	1.20	1.60
		Min	0.38	0.70	0.90	1.18
Capacidad sensible		Supermax	0.65	1.09	1.67	2.46
		Max	0.52	0.85	1.45	2.15
	kW	Med	0.33	0.72	0.90	1.30
		Min	0.30	0.55	0.58	1.00
Potencia de calefacción		Supermax	1.0	1.9	2.62	3.58
		Máximo	0.84	1.62	2.41	3.30
	kW	Med	0.73	1.14	1.90	2.20
		Mín	0.55	0.96	1.53	1.70
	V/H/Ph	230 V - 50 Hz - 1Ph
Entrada motor		Supermax	20	22	24	27
		Máximo	12	13	14	17
	W	Med	5	6	7	10
		Min	3	4	5	8
Caudal de agua		Supermax	130	200	310	435
		Max	100	189	287	410
	l/h	Med	74	139	206	275
		Min	65	120	154	202
Caída de presión		Supermax	2.3	8.2	4.2	12.3
		Max	1.8	7.0	2.5	10.0
	kPa	Med	1.4	5.8	2.3	8.1
		Min	1.2	4.1	1.9	6.5
Conexión de la bobina			1/2" GF	1/2" GF	1/2" GF	1/2" GF
Contenido de agua	L		0,16	0,30	0,43	0,56
Potencia acústica		Supermax	55.0	56.0	57.1	58.3
		Max	51.3	52.2	52.4	53.3
	dB(A)	Med	44.6	45.5	46.6	48.6
		Min	37.5	38.6	40.5	38.7
Presión sonora		Supermax	38.0	39.0	40.1	41.3
		Max	34.3	35.2	35.4	36.3
	dB(A)	Med	27.6	28.5	29.6	31.6
		Min	20.5	21.6	23.5	21.7

MODO DE REFRIGERACIÓN
Ambiente:27° C - 47% H.R. Temp. agua (entrada/salida):7/12°C
MODO CALEFACCIÓN
Ambiente:20° C. Temp. agua entrada:50.
(*) Los valores declarados son relativos a los ajustes estándar a 1500, 900 y 600 RPM. Siempre es posible modificar el caudal de aire, cambiando la configuración del interruptor DIP en la placa de circuito impreso.

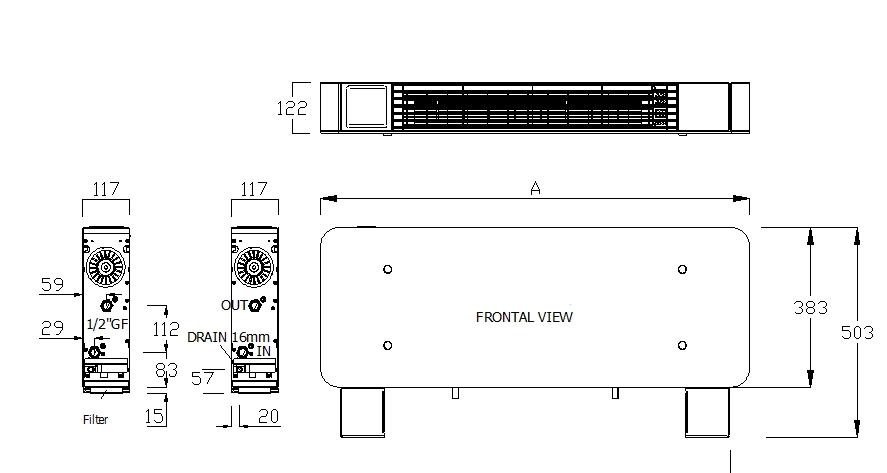

Dimensiones y pesos

especificaciones	Unidades	MC-SGL-200T2	MC-SGL-400T2	MC-SGL-600T2	MC-SGL-800T2
A	mm	681	873	1065	1257
Peso neto	kg	11	13	16	18
Peso bruto	kg	13	16	20	23

Dimensions and weights

Especificaciones	Unidades	MC-SGL-200T2	MC-SGL-400T2	MC-SGL-600T2	MC-SGL-800T2
A	mm	681	873	1065	1257
Peso neto	kg	11	13	16	18
Peso bruto	kg	13	16	20	23
