fan coils de cassette de 4 vías serie MCFK-A2/4

Ideal para espacios en los que la estética y el silencio son primordiales. La distribución suave y uniforme del aire crea un microclima natural. Una tecnología que trabaja para usted, silenciosa y perfectamente.

Capacidad de refrigeración: 2 ... 17.6 kW

Capacidad de calefacción: 2.8 ... 25.5 kW

¿Quiere comprar o tiene preguntas?

fan coils de cassette de 4 vías serie MCFK-A2/4

Mycond

Unidades Fan Coil Cassette

Debido a una amplia gama de capacidades de refrigeración y calefacción, estos fan coils se pueden utilizar en habitaciones de cualquier tamaño, y el diseño elegante y estiloso del panel decorativo se adaptará a cualquier interior.

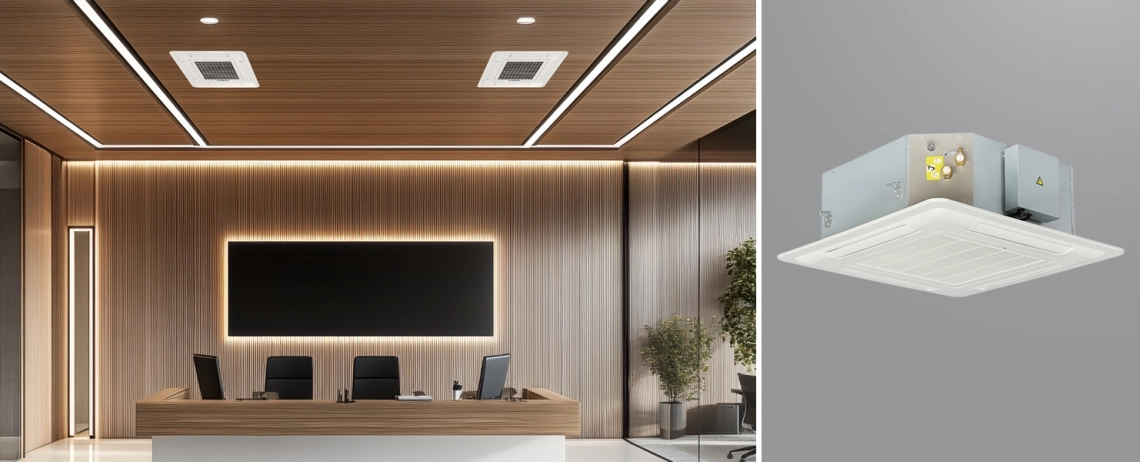

MyCond MCFK-A2/4 para locales comerciales

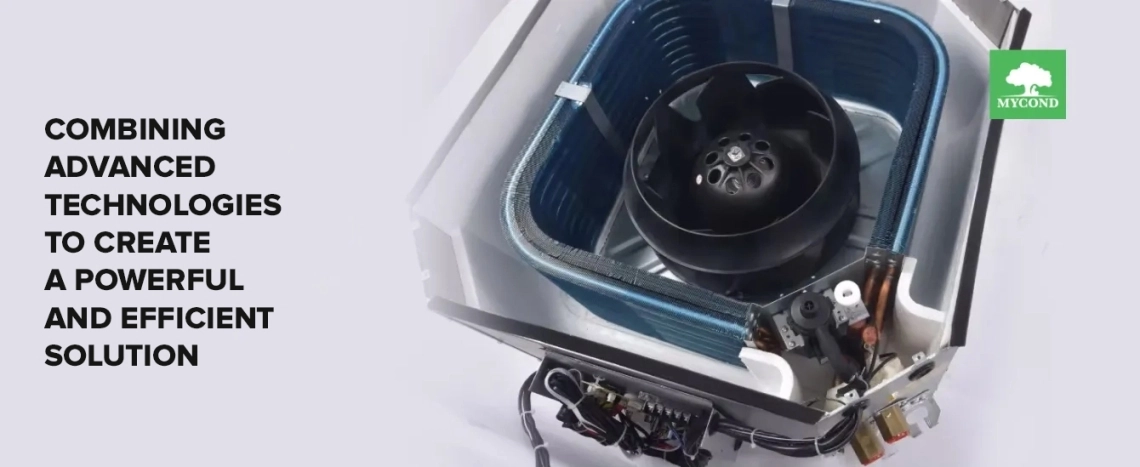

MyCond MCFK-A2/4 diseño moderno y eficiencia

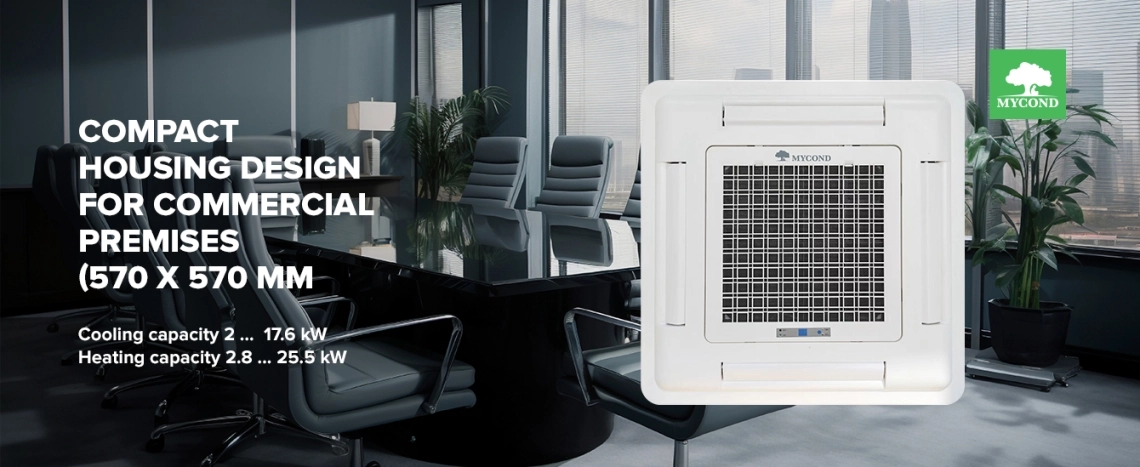

MyCond MCFK-A2/4 diseño compacto para la oficina

Características y beneficios:

La carcasa está hecha de acero galvanizado y equipada con conductos de aire de poliestireno moldeado que proporcionan un flujo de aire eficiente y son lo suficientemente gruesos para un aislamiento térmico y acústico confiable.
El panel tiene un diseño moderno, está hecho de plástico ABS duradero y está equipado con un filtro de aire extraíble y lavable y una función de oscilación automática del flujo de aire.
La rueda se fabrica en un proceso de moldeo de ciclo único, sin juntas soldadas entre las aspas del ventilador y la placa final/cónica, asegurando un equilibrio perfecto. Un almohadilla antivibración en el cubo reduce el ruido y la vibración de las ruedas y el motor. Cada rueda está equilibrada con precisión a una tolerancia de menos de 0.5 mm/s.
El intercambiador de calor está hecho de tubos de cobre y placas de aluminio con un recubrimiento protector azul, que asegura una alta eficiencia de transferencia de calor. Cada intercambiador de calor se prueba para detectar fugas a 16 bar (1.6 MPa).
La paleta está hecha de poliestireno expandido de alta densidad utilizando tecnología de termoformado, tiene un recubrimiento de PVC protector y está equipada con una bomba de drenaje y una válvula de flotador de seguridad.

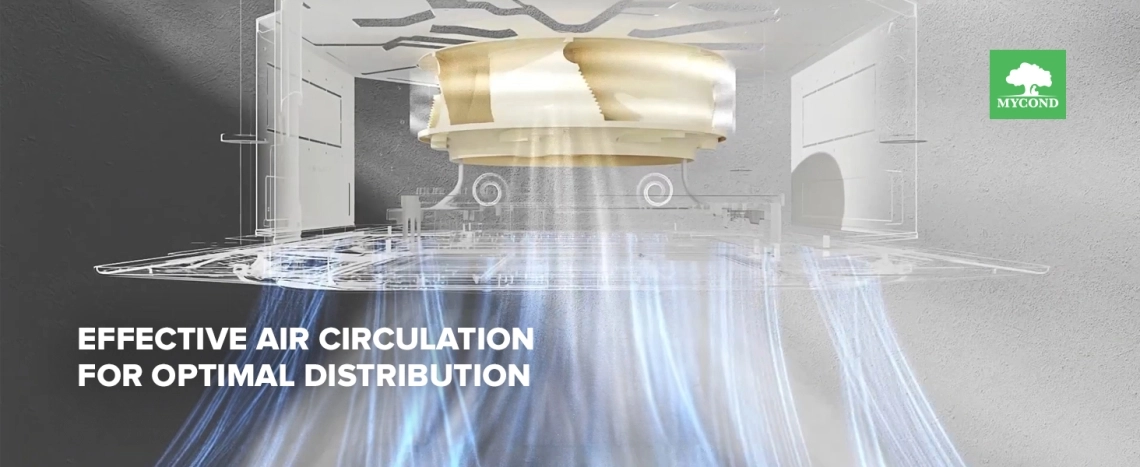

MyCond MCFK-A2/4 esquema de circulación de aire eficiente

Control remoto por infrarrojos*

Control básico del fan coil
Controlador montado en la pared con Wi-Fi (MCKF-WK-B)**
Control avanzado del fan coil

^*en^{el alcance de la entrega}
^**comprado^{por separado}

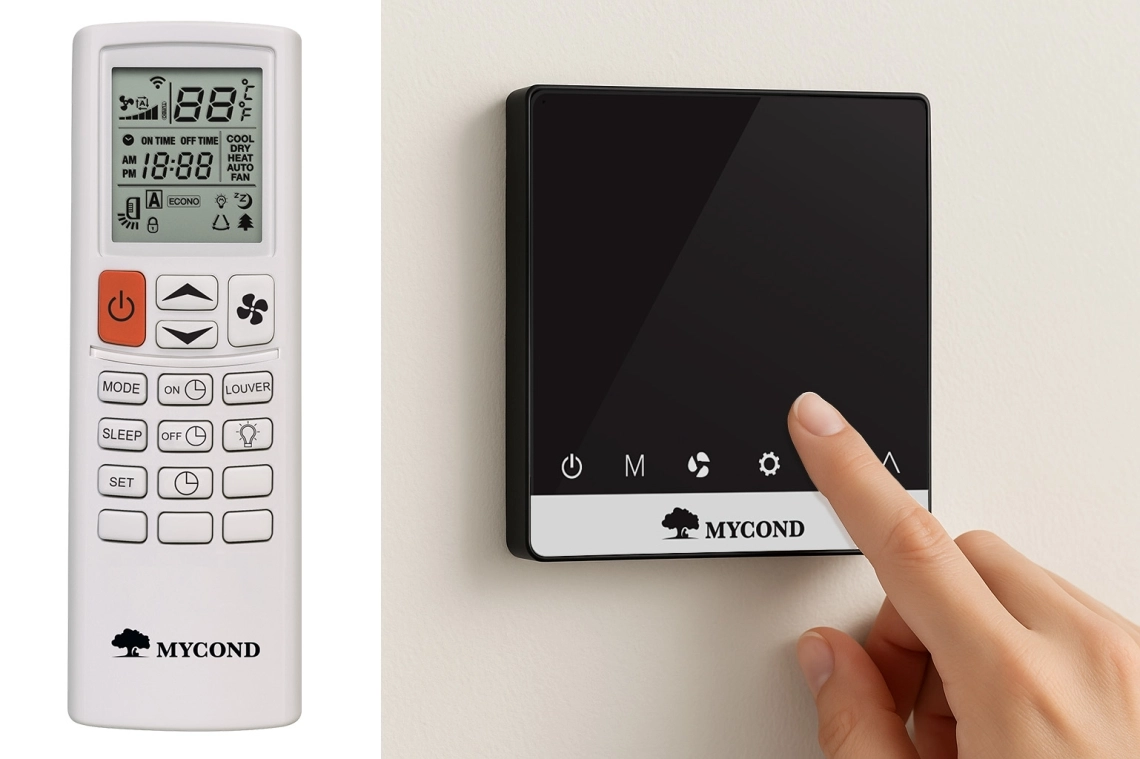

MyCond MCFK-A2/4 control remoto y termostato

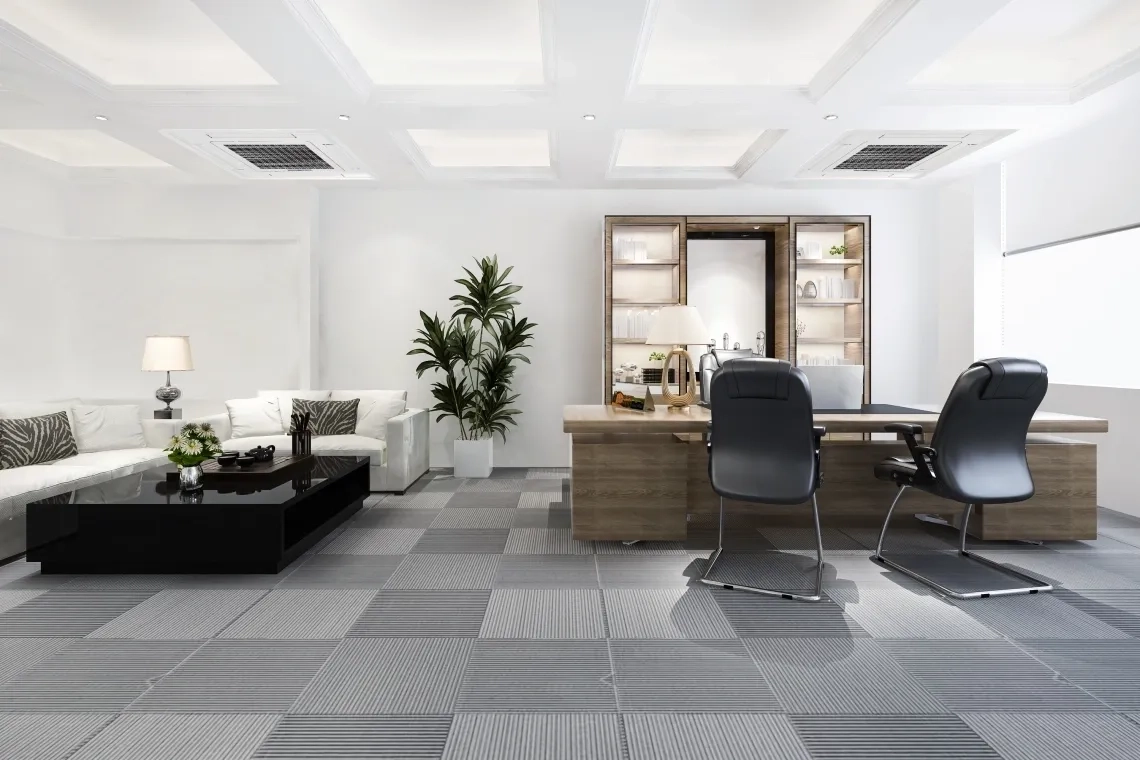

MyCond MCFK-A2/4 para comodidad en áreas de oficina

Modelos de 2 tubos

Especificaciones técnicas	Unidades	MCFK-020-A2	MCFK-027-A2	MCFK-037-A2	MCFK-042-A2	MCFK-045-A2	MCFK-056-A2
Flujo de aire H/M/L	m³/hora	340/280/180	510/390/260	680/520/350	800/580/390	850/639/430	1020/790/520
Capacidad total de refrigeración H/M/L	W	1800/1485/954	2700/2061/1377	3600/2754/1854	4200/3800/2800	4500/3384/2277	5400/4185/2754
Capacidad de refrigeración sensible H/M/L	W	1350/1114/716	2025/1546/1033	2700/2066/1391	2900/2600/1900	3375/2538/1708	4050/3139/2066
Potencia térmica total	W	2700/2228/1431	4050/3092/2066	5400/4131/2781	6300/5500/4500	6750/5076/3416	8100/6278/4131
Fuente de alimentación	V/F/Hz	220/1/50
Ventilador y motor
Tipo de ventilador		Rueda de ventilador centrífuga
Tamaño del ventilador		⌀315				⌀380
Tipo de motor		Motor de CA
Potencia de entrada	W	39	52	62	68	76	96
Clasificación de protección IP en el motor		IP20	IP20	IP20	IP20	IP20	IP20
Clase de aislamiento del motor		B	B	B	B	B	B
Detalles de la bobina
Material del tubo		Tubo de cobre
Diámetro exterior del tubo	mm	Estándar - 9.52
Grosor del tubo	mm	0.3	0.3	0.3	0.3	0.3	0.3
Área	m²	4.65	4.65	9.3	10.3	13.4	13.4
Tamaño de la bobina (H*W)	mm	200*21.65		200*43.3	210×43.3	225*43.3
Material de la aleta		Migajas hidrofílicas de 0.105 mm
Tipo de aleta		Aletas tipo louver
Distancia entre aletas	mm	2	2	2	2	2	2
El sistema de tuberías "Ryady-2"		2	2	2	2	2	2
Circulación		2 de 2 en la salida				4 de 4 en la salida
Presión de trabajo máxima	MPa	1.6	1.6	1.6	1.6	1.6	1.6
Conexión
ENTRADA/SALIDA	mm	3/4"	3/4"	3/4"	3/4"	3/4"	3/4"
Drenaje	mm	26	26	26	26	26	26
Carcasa del dispositivo
Material del cuerpo		Acero galvanizado
Grosor del material	mm	0.8	0.8	0.8	0.8	0.8	0.8
Bandeja de drenaje		Poliestireno expandido de alta densidad
Bomba de drenaje		Modelo estándar PSB-7 con 700 mm de altura (altura de 1200 mm opcional)
Material de aislamiento		XPE	XPE	XPE	XPE	XPE	XPE
Grosor del aislamiento	mm	5	5	5	5	5	5
Filtro
Tipo		Filtro primario
Material		ABC+nylon
Grosor		12	12	12		14	14
Tamaño	mm	350*333			12	430*407
Para todos los tamaños de paneles de bloque
Tamaño neto (HWD)	mm	68068030				83083030
Tamaño del paquete (HWD)	mm	72072075				86086075
Peso neto/bruto	kg	2.3/3.7				3.5/5.2
Para todas las dimensiones del cuerpo del bloque

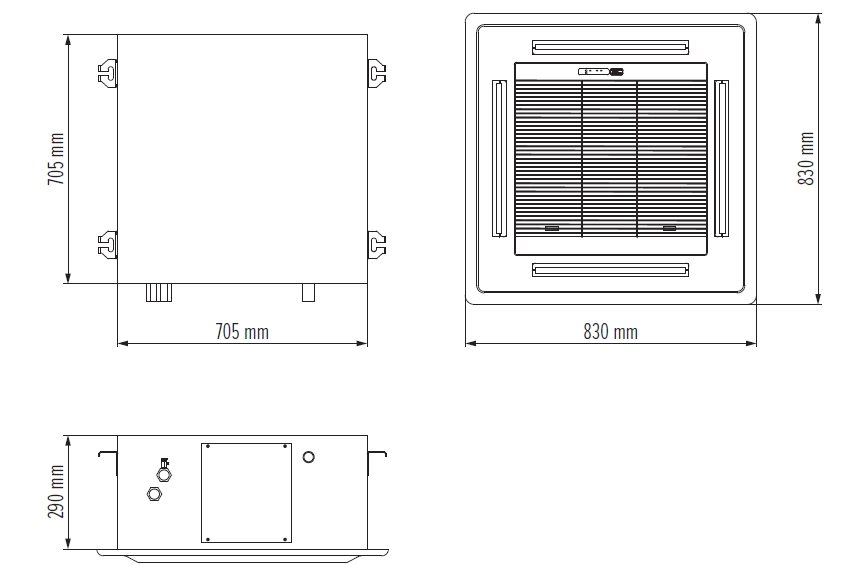

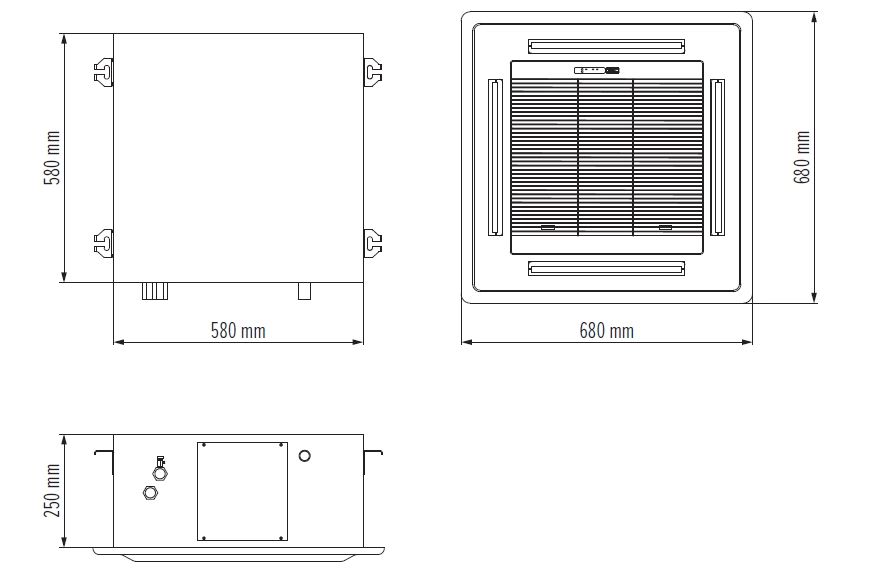

Tamaño neto (HWD)	mm	580580250				705705290
Tamaño del paquete (HWD)	mm	675675270				800800310
Peso neto/bruto	kg	17.7/19.3				21.5/23.8
Nivel de presión sonora a una distancia de 1 m H/M/L	dB	37/35/29	39/37/31	41/37/30	42/38/32	43/39/32	45/37/34
Peso de la unidad	kg	20	20	20	20	25	25

Especificaciones técnicas	Unidades	MCFK-070-A2	MCFK-091-A2	MCFK-108-A2	MCFK-126-A2	MCFK-153-A2
Flujo de aire H/M/L	m³/hora	1360/1030/690	1699/1290/860	2039/1499/1030	2379/1799/1199	2718/2098/1599
Capacidad total de refrigeración H/M/L	W	7200/5454/3654	9000/6831/4554	10800/7938/5454	12600/9531/6354	15300/11810/8469
Capacidad de refrigeración sensible H/M/L	W	5400/4091/2741	6750/5124/3416	8100/5954/4091	9450/7149/4766	11475/8858/6352
Potencia térmica total	W	10800/8181/5481	13500/10247/6831	16200/11907/8181	18900/14297/9531	23700/18293/13939
Fuente de alimentación	V/F/Hz	220/1/50
Ventilador y motor
Tipo de ventilador		Rueda de ventilador centrífuga
Tamaño del ventilador		⌀380	⌀476			⌀530
Tipo de motor		Motor de CA
Potencia de entrada	W	132	152	189	220	330
Clasificación de protección IP en el motor		IP20	IP20	IP20	IP20	IP20
Clase de aislamiento del motor		B	B	B	B	B
Detalles de la bobina
Material del tubo		Tubo de cobre
Diámetro exterior del tubo	mm	Estándar - 9.52
Grosor del tubo	mm	0.3	0.3	0.3	0.3	0.3
Área	m²	13.4	19.7	19.7	19.7	27.1
Tamaño de la bobina (H*W)	mm	225*43.3	250*43.3
Material de la aleta		Migajas hidrofílicas de 0.105 mm
Tipo de aleta		Aletas tipo louver
Distancia entre aletas	mm	2	2	2	2	2
El sistema de tuberías "Ryady-2"		2	2	2	2	2
Circulación		4 de 4 en la salida		5 de 5 en la salida
Presión de trabajo máxima	MPa	1.6	1.6	1.6	1.6	1.6
Conexión
ENTRADA/SALIDA	mm	3/4"	3/4"	3/4"	3/4"	3/4"
Drenaje	mm	26	26	26	26	26
Carcasa del dispositivo
Material del cuerpo		Acero galvanizado
Grosor del material	mm	0.8	0.8	0.8	0.8	0.8
Bandeja de drenaje		Poliestireno expandido de alta densidad
Bomba de drenaje		Modelo estándar PSB-7 con 700 mm de altura (altura de 1200 mm opcional)
Material de aislamiento		XPE	XPE	XPE	XPE	XPE
Grosor del aislamiento	мм	5	5	5	5	5
Filtro
Tipo		Filtro primario
Material		ABC+nylon
Grosor		14	14	14	14	14
Tamaño	mm	430*407	556*540			644*638
Para todos los tamaños de paneles de bloque
Tamaño neto (HWD)	mm	83083030	98098030			1140114030
Tamaño del paquete (HWD)	mm	86086075	1010101075			1170117075
Peso neto/bruto	kg	3.45/5.2	5.2/7.4	5.2/7.4	5.2/7.4	7.8/10.7
Para todas las dimensiones del cuerpo del bloque

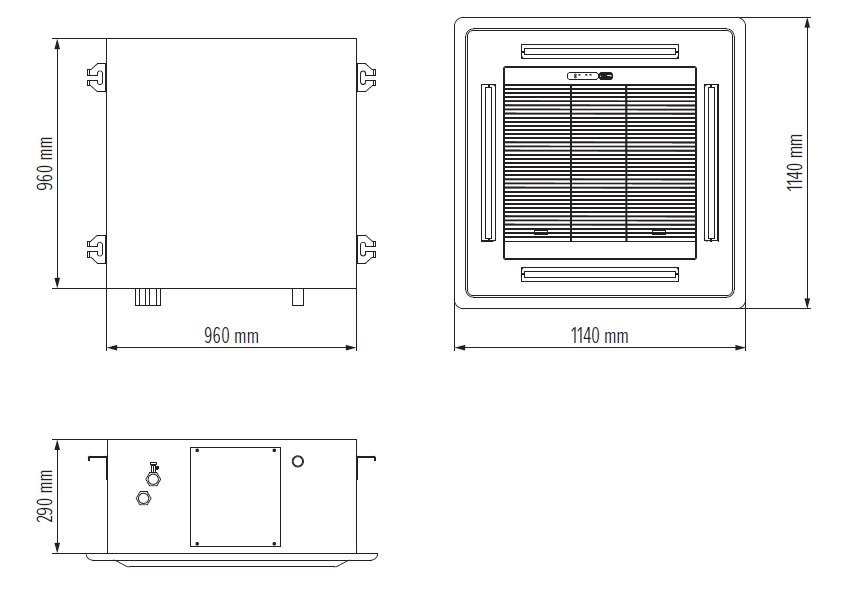

Tamaño neto (HWD)	mm	706706290	832832290			960960290
Tamaño del paquete (HWD)	mm	800800310	925925310			10541054320
Peso neto/bruto	kg	21.5/23.8	28.8./30.6	28.8./30.6	28.8./30.6	44.2/45.3
Nivel de presión sonora a una distancia de 1 m H/M/L	dB	45/38/37	47/39/36	50/45/37	52/46/39	57/52/48
Peso de la unidad	kg	25	32	32	32	45.4

Condiciones de prueba nominales:
Refrigeración: temperatura del aire de entrada +27 °C ST/+19.5 °C MT, temperatura del agua de entrada +7 °C, temperatura del agua de salida +12 °C.
Calefacción: temperatura del aire de entrada +21 °C, temperatura del agua de entrada +60 °C, misma tasa de flujo de agua que para refrigeración.
Las mediciones del nivel de presión sonora se realizan en una sala insonorizada, con el punto de control ubicado 1.5 m por debajo del eje vertical de la unidad.

Modelos de 4 tubos

Especificaciones técnicas	Unidades de medida	MCFK-026-A4	MCFK-028-A4	MCFK-031-A4	MCFK-036-A4	MCFK-048-A4	MCFK-060-A4	MCFK-070-A4	MCFK-084-A4	MCFK-103-A4	MCFK-115-A4
Flujo de aire (H/M/L)	m³/hora	680/520/350	800/580/390	850/640/430	1020/790/520	1360/1030/690	1700/1290/860	2040/1500/1030	2380/1800/1200	2890/2100/1600	3400/2600/1900
Capacidad total de refrigeración (H/M/L)	kW	2.6/2.0/1.4	2.8/2.2/1.6	3.1/2.4/1.8	3.6/2.8/2.1	4.8/3.7/3.0	6.0/4.7/3.6	7.0/6.0/4.6	8.4/6.5/5.0	10.3/7.5/5.7	11.5/8.3/6.3
Potencia térmica total (H/M/L)	kW	2.6/2.0/1.5	3.1/2.3/1.7	3.5/2.7/2.1	4.3/3.2/2.5	4.9/4.3/3.5	6.5/5.4/4.2	7.2/5.6/4.3	8.7/7.6/5.8	11.9/8.7/6.6	15.2/11.3/8.7
Tipo de motor		Motor de corriente alterna
Nivel de presión sonora a una distancia de 1 m	dB	41	42	43	45	46	47	50	52	57	65
Fuente de alimentación V/F/Hz		230/1/50
Conexiones (entrada/salida)		ZG3/4” / ZG3/4”
Conexión (drenaje)	mm	26
Tamaño del ventilador		Ø315	Ø315	Ø380	Ø380	Ø380	Ø476	Ø476	Ø476	Ø530	Ø530
Potencia de entrada del motor	W	62	68	76	96	132	152	189	220	330	340
Peso neto, cuerpo del bloque	kg	21	21	26	26	26	35	35	35	53	53
Tamaño neto, cuerpo del bloque (HWD)	mm	580x580x250		705x705x290			832x832x290			980x980x290
Tamaño neto, paneles (HWD)	mm	680x680x30		830x830x30			980x980x30			1140x1140x30
