Fan coil de cuatro vías tipo cassette serie TopLine

Un fan coil tipo cassette es una combinación de tecnología avanzada con un diseño vanguardista, elegante y minimalista, que garantiza el máximo nivel de confort en su espacio

Capacidad de refrigeración: 1,25 ... 10,93 kW

Capacidad de calefacción: 1,38 ... 11,72 kW

Fan coil de cuatro vías tipo cassette serie TopLine

Gracias a su alta eficiencia, las unidades fan coil TopLine pueden enfriar o calentar rápidamente la habitación para proporcionar un ambiente confortable a sus habitantes. Las unidades fan coil tienen un diseño robusto y son capaces de funcionar a largo plazo sin fallos.

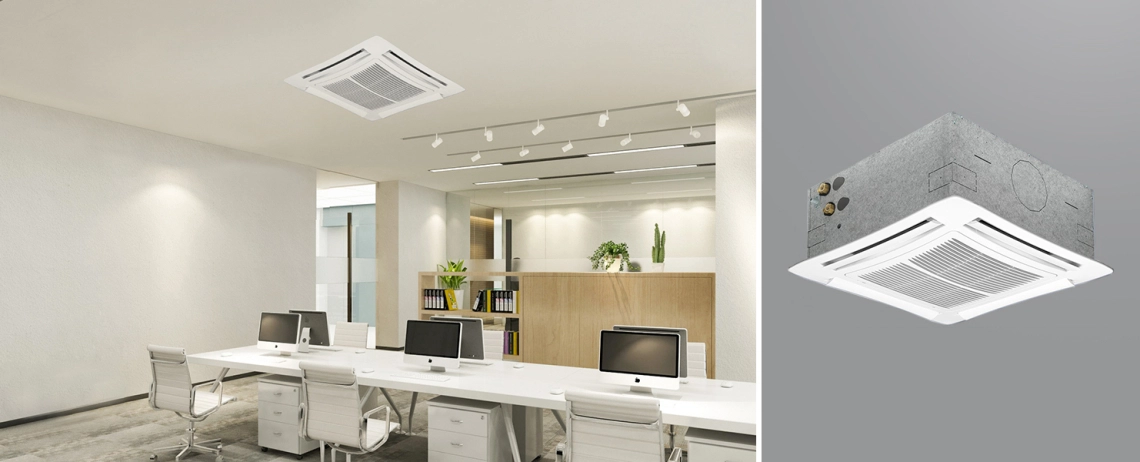

office

Características y ventajas:

Los modelos 1-2-3 tienen un tamaño de 572х572 mm, lo que permite utilizarlos con un forjado ARMSTRONG.
Con un sistema de distribución de aire de cuatro vías, la unidad puede calentar o enfriar uniformemente la habitación sin crear corrientes de aire ni condiciones incómodas.
El ventilador está diseñado para garantizar un funcionamiento silencioso.
Motor de CA o CC a elegir.
La unidad de ventiloconvector puede diseñarse con 2 ó 4 tubos.
Bomba de drenaje integrada con 650 mm de altura de condensado.
La unidad puede controlarse con un mando por infrarrojos o con un panel de control montado en la pared, con ajuste manual de las lamas en ambos casos.
El escudo está fabricado con material ecológico.
El filtro de aire es fácilmente accesible y fácil de limpiar.
La unidad está diseñada con una abertura de entrada de aire fresco.

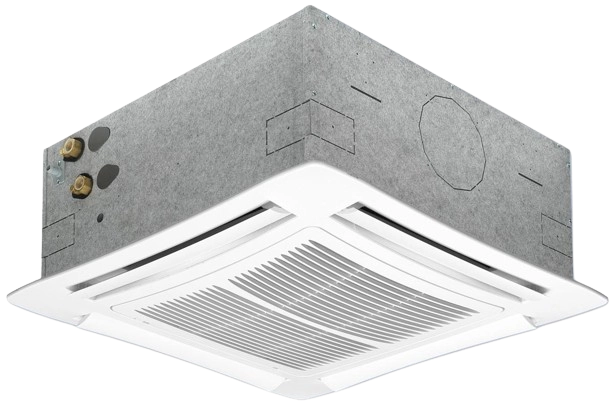

mycond-image-2

unidades de 2 tubos.

Especificaciones	Unidades	TL 0.2T			TL 1.2T			TL 2.2T			TL 3,2T
Velocidad		1	2	3	1	2	3	1	2	3	1	2	3
Caudal de aire	^m3/h	310	420	610	310	420	520	320	500	710	430	610	880
Emisión total de refrigeración	kW	1,25	1,60	1,92	1,82	2,31	2,64	2,23	3,30	4,26	2,91	3,82	4,93
Emisión sensible de refrigeración	kW	0,99	1,29	1,58	1,33	1,72	2,00	1,55	2,35	3,11	2,05	2,75	3,65
Calefacción	kW	1,38	1,80	2,24	1,85	2,42	2,80	2,12	3,28	4,37	2,85	3,85	5,15
Dp Refrigeración	kPa	4,5	7,0	10,0	4,9	7,6	9,7	6,4	13,0	20,9	7,5	12,4	19,7
Dp Calentamiento	kPa	4,4	7,2	10,7	4,3	6,9	9,0	2,8	6,1	10,2	6,2	10,6	17,8
Potencia sonora Lw	dB(A)	33	40	49	33	40	45	33	45	53	41	49	59
Presión sonora Lp (*)	dB(A)	24	31	40	24	31	36	24	36	44	32	40	50
Ventilador	W	25	32	57	25	32	44	25	44	68	32	57	90
	А	0,11	0,15	0,27	0,11	0,15	0,20	0,11	0,20	0,32	0,15	0,27	0,45
Contenido de agua	l	0,8			1,4			2,1			2,1
Dimensiones	mm	575×575×275

Especificaciones	Unidades	TL 4.2T			TL 5.2T			TL 6.2T
Velocidad		1	2	3	1	2	3	1	2	3
Caudal de aire	^m3/h	630	820	1140	710	970	1500	710	1280	1820
Emisión total de refrigeración	kW	4,18	4,86	6,08	5,27	6,72	9,39	5,27	8,36	10,93
Emisión sensible de refrigeración	kW	3,00	3,53	4,51	3,42	4,42	6,36	3,67	6,00	8,08
Calefacción	kW	4,27	5,03	6,50	4,92	6,40	9,23	5,12	8,55	11,72
Dp Refrigeración	kPa	10,9	14,3	21,6	9,4	14,7	26,9	9,4	21,8	35,6
Dp Calentamiento	kPa	7,0	9,4	15,0	7,1	11,4	22,0	7,6	19,2	33,8
Potencia sonora Lw	dB(A)	33	40	48	34	40	53	34	48	58
Presión sonora Lp (*)	dB(A)	24	31	39	25	31	44	25	39	49
Ventilador	W	33	48	77	42	63	120	42	95	170
	А	0,15	0,23	0,63	0,18	0,28	0,53	0,18	0,42	0,74
Contenido de agua	l	3,0			4,0			4,0
Dimensiones	mm	820×820×303

REFRIGERACIÓN
Temperatura del aire de entrada +27 °C t.a.v. + 19 °C t.a.v.
Temperatura del agua +7 °C T.A.E. + 12 °C T.A.L.
CALEFACCIÓN
Temperatura del aire entrante +20 °C
Temperatura del agua +65 °C T.A.E. +55 °C T.A.L.

Absorción bomba de condensados 10 W
(*) = Los niveles de presión sonora son 9 dB(A) inferiores a los niveles de potencia sonora y se aplican al campo reverberante de una sala de 100 m3 y a un tiempo de reverberación de 0,5 segundos
sala de 100 m3 y un tiempo de reverberación de 0,5 s.

4 unidades de tubo

Especificaciones	Unidades	TL 0,4T			TL 1,4T			TL 2,4T			TL 2,6T
Velocidad		1	2	3	1	2	3	1	2	3	1	2	3
Caudal de aire	^m3/h	310	420	610	310	420	520	310	500	710	320	500	720
Emisión total de refrigeración	kW	1,49	1,93	2,27	1,83	2,33	2,66	1,83	2,61	3,27	2,07	3,02	3,86
Emisión sensible de refrigeración	kW	1,13	1,52	1,84	1,32	1,68	1,94	1,32	1,94	2,49	1,47	2,20	2,88
Dp Refrigeración	kPa	6,0	10,0	13,5	4,6	6,9	8,8	4,6	8,8	13,4	4,0	7,0	10,5
Calefacción	kW	1,72	2,23	2,66	2,13	2,66	3,04	2,13	3,04	3,86	1,73	2,71	2,91
Dp Calentamiento	kPa	5,2	8,3	11,4	4,6	6,8	8,7	4,6	8,7	13,3	2,6	4,6	6,7
Potencia sonora Lw	dB(A)	33	40	49	33	40	45	33	45	53	33	45	53
Presión sonora Lp (*)	dB(A)	24	31	40	44	31	36	24	36	44	24	36	44
Ventilador	W	25	32	57	25	32	44	25	44	68	25	44	68
	А	0,11	0,15	0,27	0,11	0,15	0,20	0,11	0,20	0,32	0,11	0,20	0,32
Contenido de agua de refrigeración	l	1,0			1,4			1,4			1,7
Contenido de agua de calefacción	l	0,6			0,7			0,7			0,5
Dimensiones	mm	575×575×275

Especificaciones	Unidades	TL 3.4T			TL 3.6T			TL 4.4T			TL 5,4T
Velocidad		1	2	3	1	2	3	1	2	3	1	2	3
Caudal de aire	^m3/h	430	610	880	430	610	880	630	820	1140	710	970	1500
Emisión total de refrigeración	kW	2,33	2,96	3,72	2,69	3,47	4,44	4,11	4,98	6,26	4,48	5,60	7,59
Emisión sensible de refrigeración	kW	1,72	2,23	2,88	1,94	2,56	3,37	2,93	3,60	4,61	3,21	4,09	5,71
Dp Refrigeración	kPa	7,2	11,2	17,0	6,0	9,0	14,0	8,8	12,5	18,9	10,3	15,4	26,9
Calefacción	kW	2,61	3,33	4,19	2,14	2,66	3,29	5,21	6,33	8,02	5,69	7,15	9,66
Dp Calentamiento	kPa	6,4	9,9	15,0	3,9	5,7	8,4	7,9	11,2	17,2	9,3	14,0	24,0
Potencia sonora Lw	dB(A)	41	49	59	41	49	59	33	40	48	34	40	53
Presión sonora Lp (*)	dB(A)	32	40	50	32	40	50	24	31	39	25	31	44
Ventilador	W	32	57	90	32	57	90	33	48	77	42	63	120
	А	0,15	0,27	0,45	0,15	0,27	0,45	0,15	0,23	0,36	0,18	0,28	0,53
Contenido de agua de refrigeración	l	1,4			1,7			3,0			3,0
Contenido de agua de calefacción	l	0,7			0,5			1,4			1,4
Dimensiones	mm	575×575×275						820×820×303

Especificaciones	Unidades	TL 5.6T			TL 6.4T			TL 6.6T
Velocidad		1	2	3	1	2	3	1	2	3
Caudal de aire	^m3/h	710	970	1500	710	1280	1820	710	1225	1730
Emisión total de refrigeración	kW	4,95	6,27	8,65	4,48	6,84	8,72	4,95	7,75	9,69
Emisión sensible de refrigeración	kW	3,49	4,49	6,37	3,21	5,09	6,67	3,49	5,64	7,26
Dp Refrigeración	kPa	9,0	14,0	25,0	10,3	22,1	34,7	9,0	20,0	32,0
Calefacción	kW	4,59	5,63	7,50	5,69	8,80	11,16	4,59	6,78	9,48
Dp Calentamiento	kPa	4,9	7,0	11,8	9,3	20,3	31,2	4,9	9,9	15,0
Potencia sonora Lw	dB(A)	34	40	53	34	48	58	34	48	58
Presión sonora Lp (*)	dB(A)	25	31	44	25	39	49	25	39	49
Ventilador	W	42	63	120	42	95	170	42	95	170
	А	0,18	0,28	0,53	0,18	0,42	0,74	0,18	0,42	0,74
Contenido de agua de refrigeración	l	3,6			3,0			3,6
Contenido de agua de calefacción	l	1,0			1,4			1,1
Dimensiones	mm	820×820×303

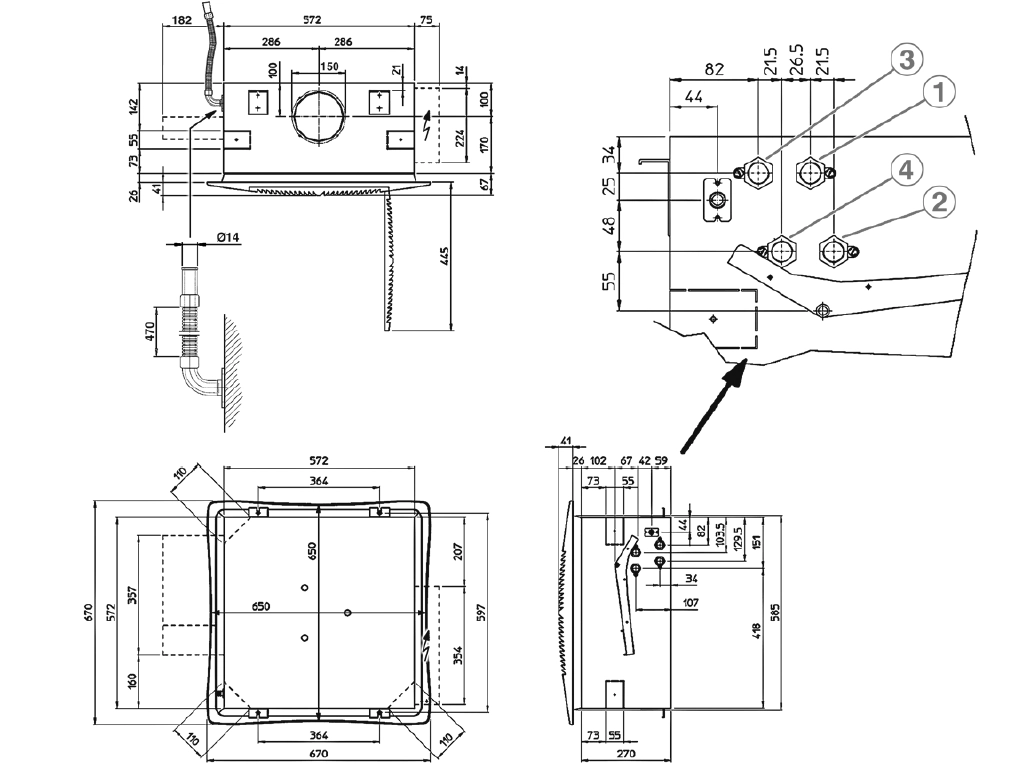

Dimensiones

TL 0,2T-0,4T / TL 1,2T-1,4T / TL 2,2T-2,4T-2,6T / TL 3,2T-3,4T-3,6T (Versión 600 x 600)

sistema de 2 tubos
Calefacción/refrigeración
3 - Entrada Ø1/2"
4 - Salida Ø1/2"

sistema de 4 tubos

Calefacción

1 - Entrada Ø1/2

2 - Salida Ø1/2

Refrigeración

3 - Entrada Ø1/2

4 - Salida Ø1/2

Modelo	Fan coil		Panel		Unidad embalada Dimensiones, mm
	Pesos unidad embalada, kg	Pesos unidad sin embalaje, kg	Pesos unidad embalada, kg	Pesos unidad sin embalaje, kg	A	B	C	D
TL 0,2T/1,2T	28	22
TL 0,4T/1,4T			6	3	790	350	750	150
TL 2,2T/2,4T/2,6T	30	24
TL 3.2T/3.4T/3.6T

dimensions_1

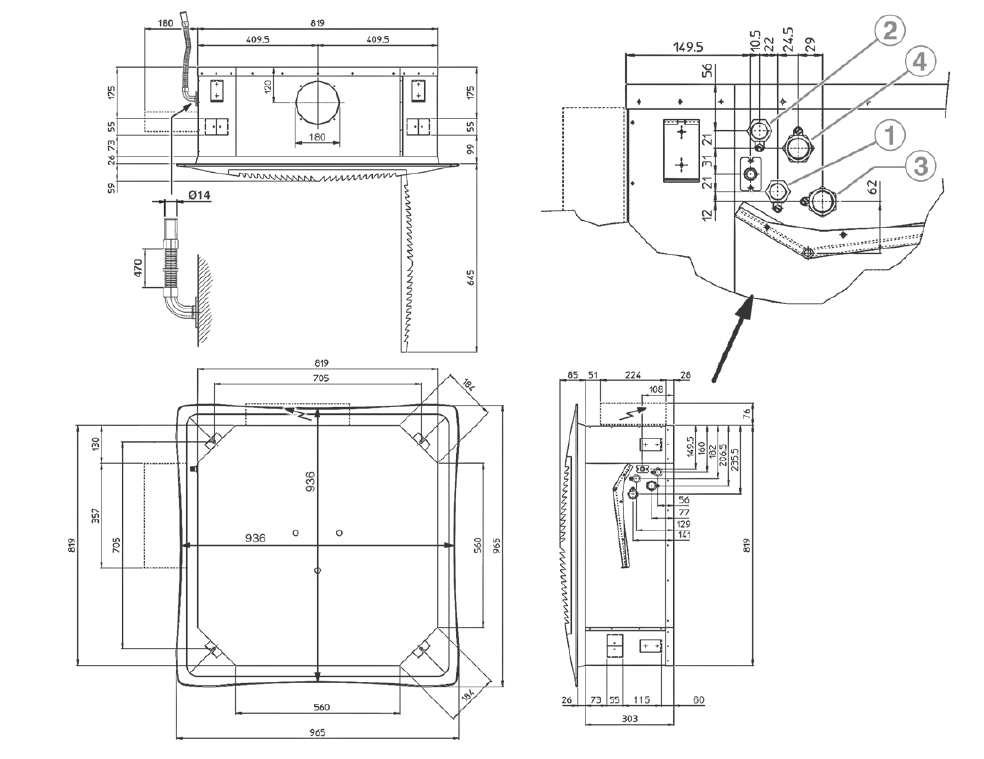

Dimensiones

L 4.2T-4.4T / TL 5.2T-5.4T-5.6T / TL 6.2T-6.4T-6.6T (Versión 800 x 800)

sistema de 2 tubos
Calefacción/refrigeración
3 - Entrada Ø3/4"
4 - Salida Ø3/4"

sistema de 4 tubos

Calefacción

1 - Entrada Ø1/2

2 - Salida Ø1/2

Refrigeración

3 - Entrada Ø3/4

4 - Salida Ø3/4

Modelo	Fan coil		Panel		unidad embalada Dimensiones, mm
	Pesos unidad embalada, kg	Pesos unidad sin embalaje, kg	Pesos unidad embalada, kg	Pesos unidad sin embalaje, kg	A	B	C	D
TL 4.2T	44	36
TL 4.4T			10	6	1050	400	1000	200
TL 5,2T/5,4T/5,6T	47	39
TL 6.2T/6.4T/6.6T

dimensions_2
