Enfriadora de agua serie MWU

Versión Mycond de las bombas de calor MWU con condensador refrigerado por agua y compresores scroll. Disponible sólo en versiones de refrigeración y bomba de calor. Las bombas de calor son muy eficientes y resultan ideales para proyectos con una superficie de instalación reducida y proyectos en los que la unidad exterior debe instalarse a distancia

Capacidad de refrigeración: 74,4 -149,2 kW

Capacidad de calefacción: 81,2 - 154,2 kW

Las enfriadoras de agua ecológicas de la serie MWU que ofrece Mycond son la solución ideal para instalaciones en las que el área de instalación es pequeña o la unidad exterior debe instalarse a gran distancia.

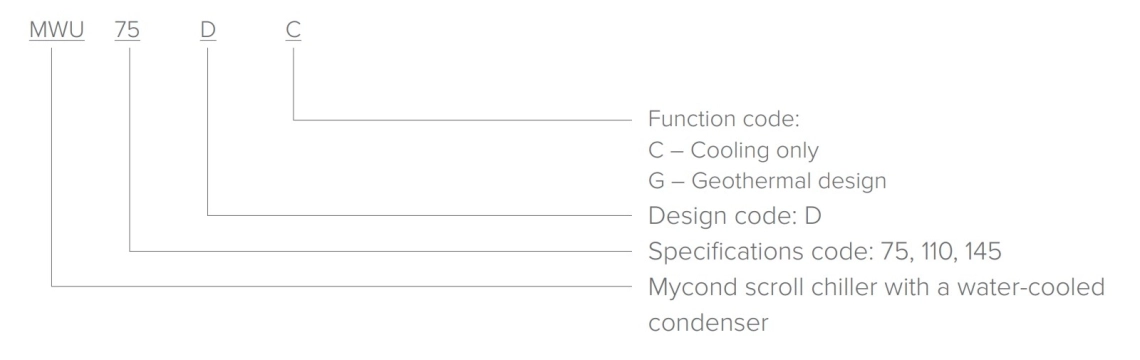

Designación

Designation MWU series

Compresor

En esta unidad se utilizan compresores scroll de alta eficiencia. Este tipo de compresor tiene una capacidad impresionante, bajas pérdidas por fricción y una alta eficiencia de funcionamiento. Cada unidad modular está equipada con dos compresores scroll. Combinando varios módulos en un único sistema, se puede controlar la capacidad en varias etapas, lo que supondrá una mayor eficiencia energética con carga parcial.

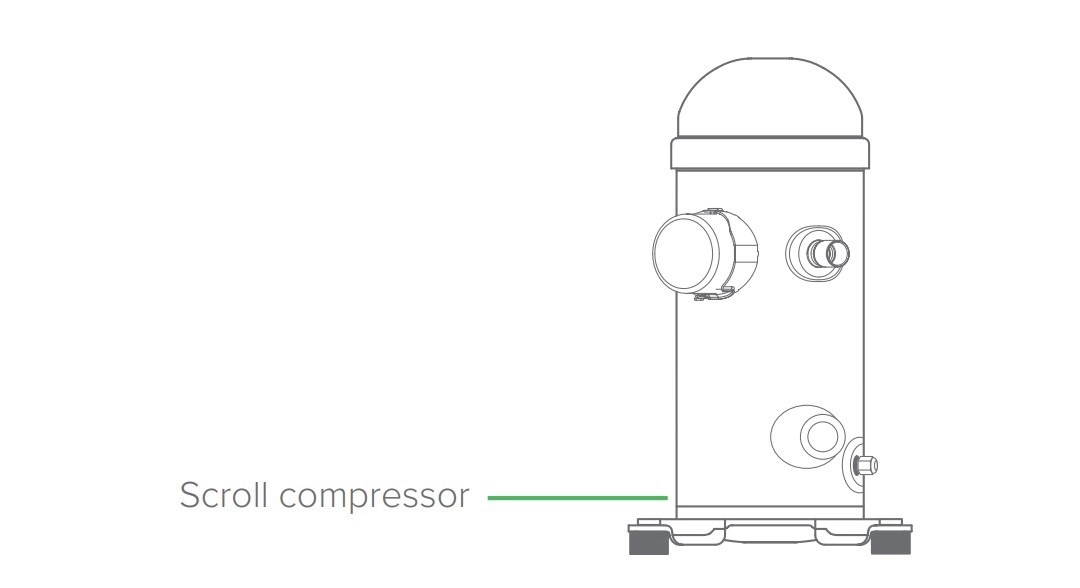

Compressor MWU

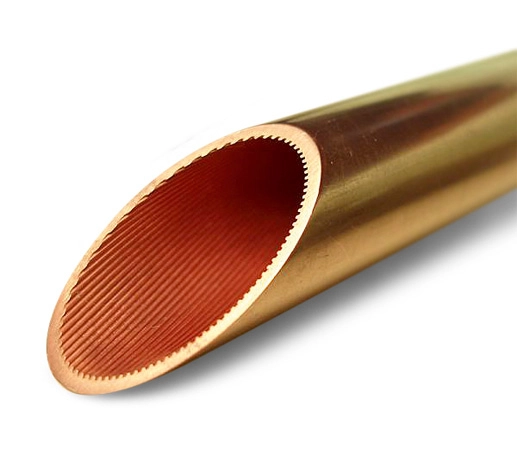

Condenser and evaporator MWU

Condensador y evaporador

La unidad utiliza intercambiadores de calor de carcasa y tubos de alta eficiencia fabricados con tubos de cobre con superficie interior estriada, lo que supone una transferencia de calor más eficiente gracias a un flujo de refrigerante más turbulento. El aumento de la superficie reduce la caída de temperatura durante el intercambio de calor, al tiempo que mejora la EER. El condensador tiene un subenfriador en la parte inferior para un mejor subenfriamiento del refrigerante líquido. Los intercambiadores de calor se someten a rigurosas pruebas para detectar defectos, así como a pruebas de presión para detectar fugas, a fin de garantizar su seguridad y fiabilidad.

Accesorios de refrigeración

La válvula de expansión electrónica y todos los controles de protección utilizados en las unidades proceden de fabricantes de fama mundial, lo que significa calidad probada y funcionamiento estable a largo plazo.

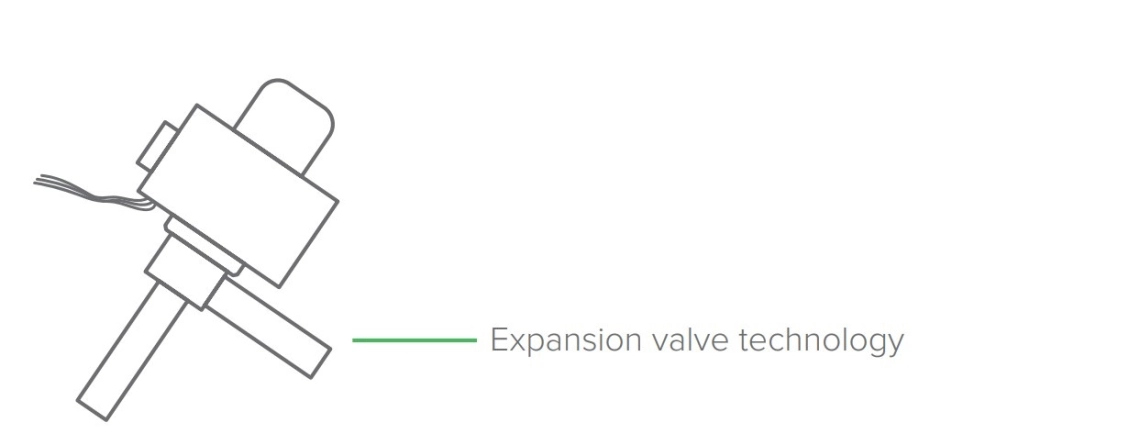

Cooling accessories MWU

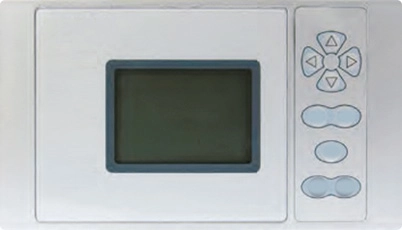

Intelligent control MWU

Control inteligente

La unidad dispone de una interfaz fácil de usar para diversas necesidades operativas. Con un control basado en microordenador, la unidad implementa varias funciones, como control de temperatura, ajuste de tiempo, registro de datos, visualización de estado, salida de alarma, ajuste de temperatura y control de grupo.

Diseño modular para una mayor eficiencia energética

Cada módulo individual ofrece un control de capacidad de 2 pasos. La combinación de módulos ofrece más flexibilidad en el control de la capacidad. El equilibrado inteligente del compresor mejora la eficiencia del sistema con cargas pequeñas y ahorra energía para el funcionamiento continuo. El fallo de un módulo no afecta a los demás. Los módulos pueden combinarse de distintas formas y controlarse independientemente.

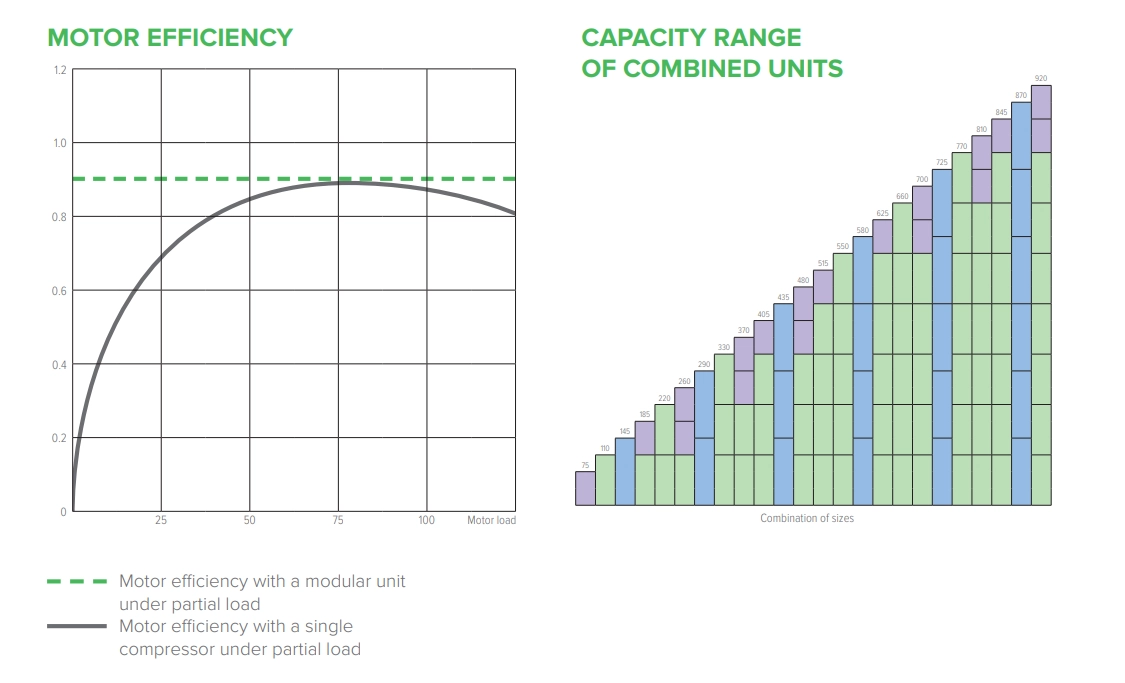

Modular design for improved energy efficiency MWU

Numerosas funciones de protección

El funcionamiento estable de un climatizador es fundamental para los usuarios industriales y comerciales. La enfriadora scroll ecológica refrigerada por agua (bomba de calor) de Mycond ha superado pruebas de larga duración en condiciones incluso más estrictas que las exigidas por la norma nacional. Los resultados de las pruebas superan la norma nacional. La unidad está equipada con numerosas protecciones que garantizan un funcionamiento normal, una larga vida útil y seguridad.

Numerous protection features MWU

Protección de secuencia de fases
Protección de parada y arranque del compresor
Protección contra sobrecarga del compresor
Protección de temperatura de descarga
Protección contra alta y baja presión
Protección contra pérdida de fase
Protección automática contra congelación
Alarma y rearme automáticos para algunos fallos
Carga y descarga automáticas
Potente enclavamiento externo

especificaciones de una unidad sólo frío

Especificaciones	unidades	mWU 075 CC	mWU 110 CC	mWU 145 CC
Capacidad de refrigeración	kW	74,4	112,2	146,3
Potencia absorbida EER	kW w/W	14,9 5	22,4 5	29,2 5
Número de compresores		2	2	2
Pasos de capacidad	%	0/50/100	0/50/100	0/50/100
Diámetro de la tubería de agua en el evaporador tubular		DN 50	DN 50	DN 65
Caudal de agua en el evaporador tubular	^m3/h	12,8	19,3	25,2
Caída de presión del agua en el evaporador tubular	kPa	39	47	60
Método de conexión en el evaporador tubular		Abrazadera flexible	Abrazadera flexible	Abrazadera flexible
Diámetro de la tubería de agua en el condensador tubular		DN 65	DN 65	DN 80
Caudal de agua en el condensador tubular	^m3/h	16,0	24,1	31,5
Caída de presión del agua en el condensador tubular	kPa	24	48	82
Método de conexión en el condensador tubular		Abrazadera flexible	Abrazadera flexible	Abrazadera flexible
Tipo de compresor		Compresor scroll hermético	Compresor scroll hermético	Compresor scroll hermético
Método de arranque		Arranque directo	Arranque directo	Arranque directo
Corriente máxima de funcionamiento, А		48	71,9	95,8
Dimensiones, L x A x A	mm	1880×660×1380	1880×660×1490	1880×740×1590
Tipo de refrigerante		R410A	R410A	R410A
Número de círculos		2	2	2
Método de control		Válvula de expansión electrónica (EXV)	Válvula de expansión electrónica (EXV)	Válvula de expansión electrónica (EXV)
Carga de refrigerante	kg	12	14,5	18
Lubricante		POE	POE	POE
Peso embalado	kg	470	520	630
Peso operativo	kg	500	555	670

Notas:
1. Los datos anteriores se han obtenido en las condiciones nominales de funcionamiento: temperatura del agua refrigerada de entrada/salida 12/7 °C; temperatura del agua de refrigeración de entrada/salida 30/35 °C.
2. Alimentación eléctrica: 380 V, 3 + N, 50 Hz; tolerancia de tensión: ±10%.
3. Para otros parámetros asociados a la unidad, póngase en contacto con el proveedor.
4. Las especificaciones de la unidad pueden modificarse sin previo aviso con fines de mejora.

Especificaciones	Unidades	MWU 075 DG	MWU 110 DG	MWU 145 DG
Capacidad de refrigeración	kW	75,6	113,4	149,2
Potencia de calefacción	kW	81,2	121,2	154,2
Potencia absorbida en modo refrigeración EER	kW W/W	13,7 5,52	20,5 5,53	27,1 5,5
Potencia de entrada en modo calefacción COP	kW W/W	18,3 4,44	28,1 4,3	36 4,3
Número de compresores		2	2	2
Pasos de capacidad	%	0/50/100	0/50/100	0/50/100
Diámetros de las tuberías de agua fría y caliente		DN 50	DN 50	DN 65
Caudal de agua en los lados de agua fría y caliente	^m3/h	13	19,5	25,7
Caída de presión del agua en los lados del agua fría y caliente	kPa	40	48	63
Método de conexión en los lados de agua fría y caliente		Abrazadera flexible	Abrazadera flexible	Abrazadera flexible
Diámetros de las tuberías de agua en el lado del circuito de agua subterránea		DN 65	DN 65	DN 80
Caudal de agua en el lado del circuito de agua subterránea	^m3/h	16,3	24,4	32,1
Caída de presión del agua en el lado del circuito de agua subterránea	kPa	25	50	87
Método de conexión en el lado del circuito de agua subterránea		Abrazadera flexible	Abrazadera flexible	Abrazadera flexible
Tipo de compresor		Compresor scroll hermético	Compresor scroll hermético	Compresor scroll hermético
Método de arranque		Arranque directo	Arranque directo	Arranque directo
Corriente máxima de funcionamiento, А		48	71,9	95,8
Dimensiones, L x A x A	mm	1880×660×1380	1880×660×1490	1880×740×1590
Tipo de refrigerante		R410A	R410A	R410A
Número de círculos		2	2	2
Método de control		Válvula de expansión electrónica (EXV)	Válvula de expansión electrónica (EXV)	Válvula de expansión electrónica (EXV)
Carga de refrigerante	kg	12	14,5	18
Lubricante		POE	POE	POE
Peso embalado	kg	470	520	630
Peso operativo	kg	500	555	670

Concentración recomendada de la solución de glicol:

Temperatura del agua de salida, °C	Fracción de masa recomendada, %
0 - 3	20
-5 - 0	25
-10 - -5	35

Notas:
1. Los datos anteriores se han obtenido en las condiciones nominales de funcionamiento:

Modo refrigeración: temperatura del agua refrigerada de entrada/salida 12/7 °C; temperatura del agua geotérmica de entrada/salida 25/30 °C.

Modo calefacción: temperatura del agua caliente de salida 45 °C; temperatura del agua geotérmica de entrada 10 °C.
2. Si la temperatura del agua geotérmica de salida es inferior a 3 °C, añada solución de glicol al agua. Para más detalles, consulte la tabla "Concentración recomendada de la solución de glicol".
3. Alimentación eléctrica: 380 V, 3 + N, 50 Hz; tolerancia de tensión: ±10%.
4. Para otros parámetros asociados de la unidad, póngase en contacto con el proveedor.
5. Las especificaciones de la unidad pueden modificarse sin previo aviso con fines de mejora.
