Enfriador modular refrigerado por aire, serie R32 MCU-OHDD

La serie R32 es una nueva generación de enfriadoras modulares que combina eficiencia energética, respeto al medio ambiente y confort. Su control inteligente, compatible con refrigeración, calefacción y agua caliente sanitaria, su funcionamiento silencioso y su estructura modular flexible las convierten en la opción ideal para cualquier instalación, desde complejos residenciales hasta grandes edificios comerciales.

Capacidad de refrigeración: 76-153 kW

Capacidad de calefacción: 81-161 kW

¿Quiere comprar o tiene preguntas?

Mycond

Serie R32 MCU-OHDD

MULTIFUNCIONALIDAD

Calefacción, refrigeración y agua caliente integrados en un solo sistema, fácil de adaptar a múltiples aplicaciones.

MyCond MCU-OHDD: refrigeración eficiente para edificios comerciales

Sección vertical de la estructura del MCU-OHDD de MyCond

LOS COMPONENTES DE ALTO RENDIMIENTO PROPORCIONAN UN RENDIMIENTO EXCELENTE

Compresor Scroll de CC totalmente inversor con tecnología EVI

El compresor inversor de CC de última generación con tecnología EVI proporciona una alta potencia. Su diseño único, con una mayor relación de compresión y una mayor diferencia de presión, permite que el dispositivo funcione de forma fiable incluso en las condiciones ambientales más adversas. Este diseño permite un ajuste continuo de la capacidad del compresor para un control preciso de la temperatura.

Tecnología EVI

La bomba de calor puede funcionar de forma estable a temperaturas ambiente inferiores a -30ºC gracias a la tecnología EVI, mientras que el rendimiento de la bomba de calor se ha mejorado significativamente.

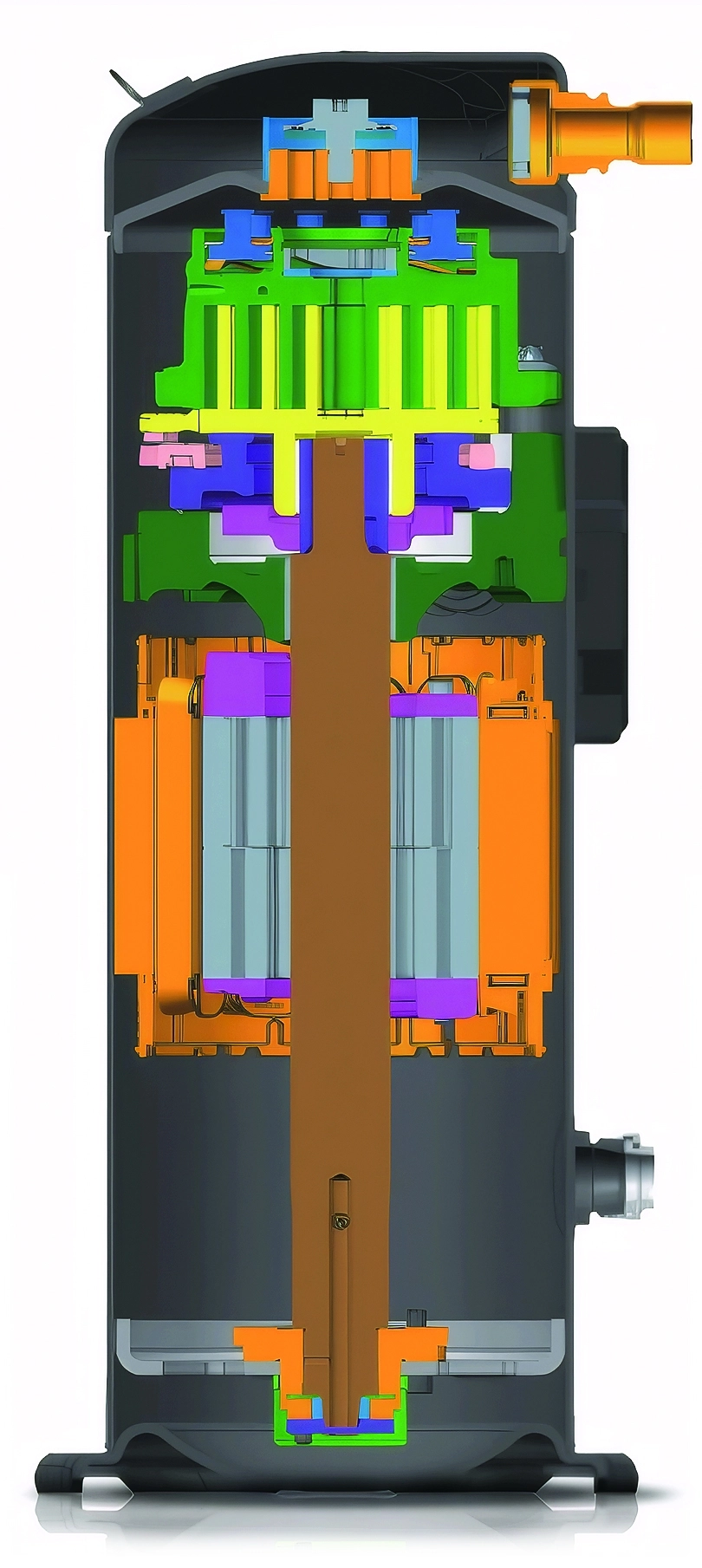

Sección transversal de la bomba de calor MyCond MCU-OHDD

Compresor rotativo MyCond MCU-OHDD

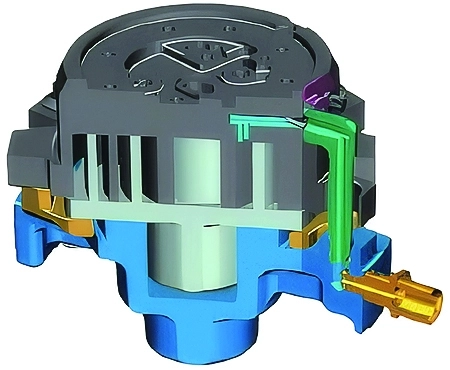

Diseño optimizado de tecnología de desplazamiento y VCR

Scroll y VCR optimizados para adaptarse mejor a las condiciones de carga parcial y los requisitos operativos para mejorar la eficiencia estacional. *VCR: Relación de compresión variable

Motor BPM

Equipado con un motor BPM (imán permanente sin escobillas) optimizado especial para un mayor rendimiento y niveles de ruido reducidos.

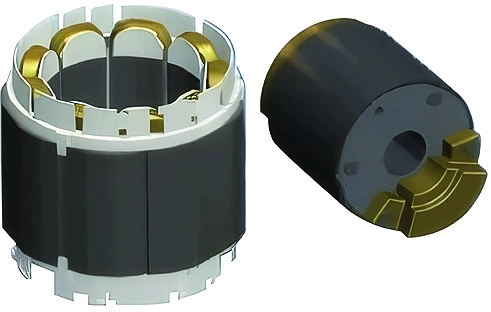

MyCond MCU-OHDD Rotor y estator de un motor eléctrico de alta eficiencia para un compresor

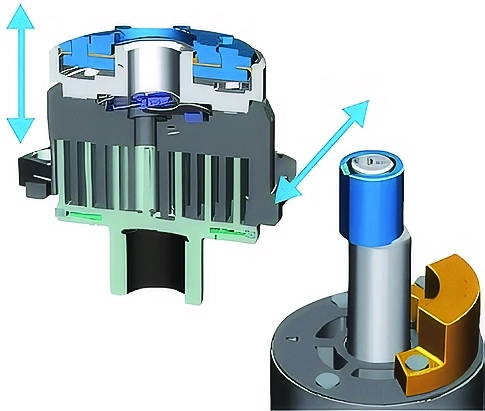

Cojinete axial y radial MyCond MCU-OHDD: fiabilidad y estabilidad del funcionamiento del compresor

Diseño de doble compatibilidad

Protege el compresor de la entrada de suciedad o líquido en la unidad espiral. La espiral móvil contacta con la espiral fija con la fuerza adecuada para evitar desgaste y fugas.

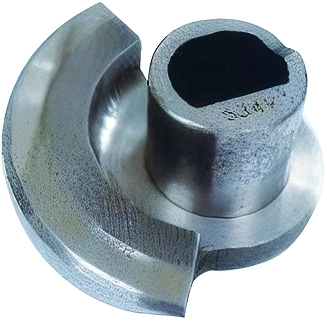

Diseño de enlace oscilante

Controlar la fuerza entre las volutas móviles y estacionarias a medida que aumenta la velocidad del compresor.

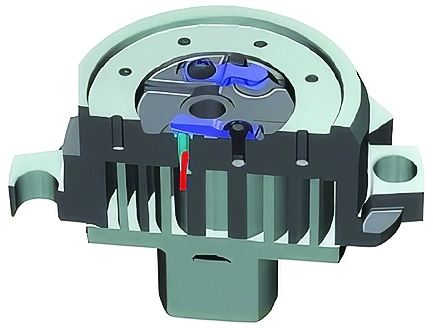

Pieza MyCond MCU-OHDD para un funcionamiento eficiente del sistema de aire acondicionado

Bomba de aceite

Equipado con una bomba de aceite de desplazamiento positivo para la lubricación del sistema de cojinetes en condiciones de flujo.

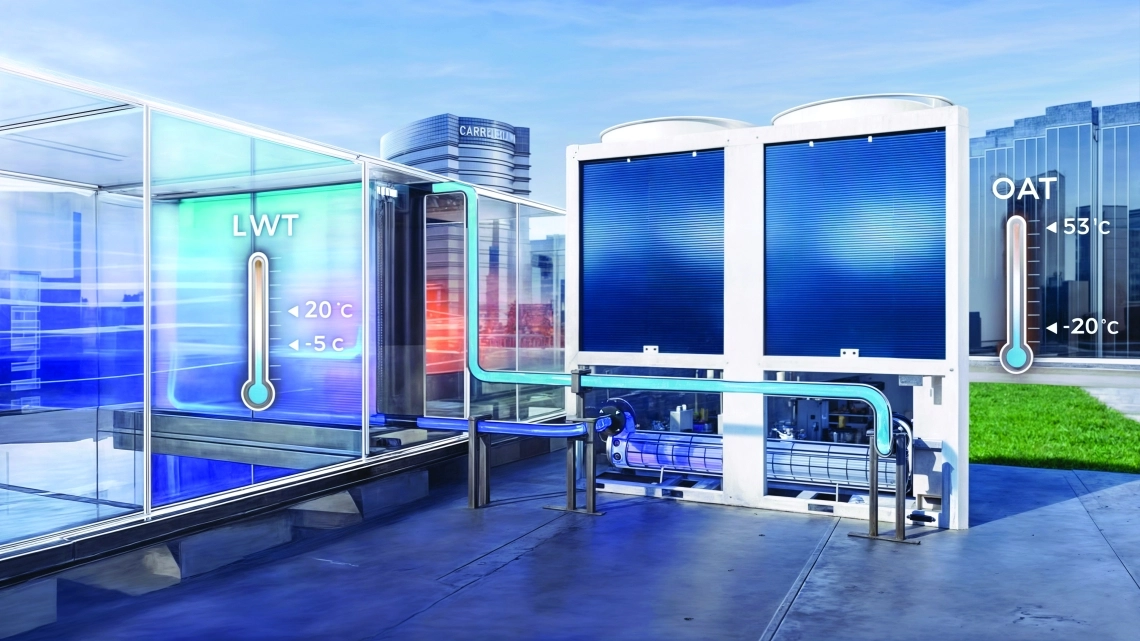

MyCond MCU-OHDD funciona a temperaturas de -20 °C a +53 °C

FLEXIBILIDAD INIGUALABLE

Amplio rango operativo

El dispositivo puede funcionar de forma estable en diversas condiciones, lo que constituye una solución ideal para diversos requisitos.

En modo de enfriamiento:

Temperatura de suministro de -5°C a 20°C*, temperatura exterior de -20°C a 53°C.

En modo calefacción y ACS:

Temperatura de impulsión de +20°C a +60°C*, TEMPERATURA EXTERIOR DE -20°C A 50°C.

Calefacción de espacios MyCond MCU-OHDD con suministro de refrigerante hasta +60 °C

DIMENSIONES GENERALES

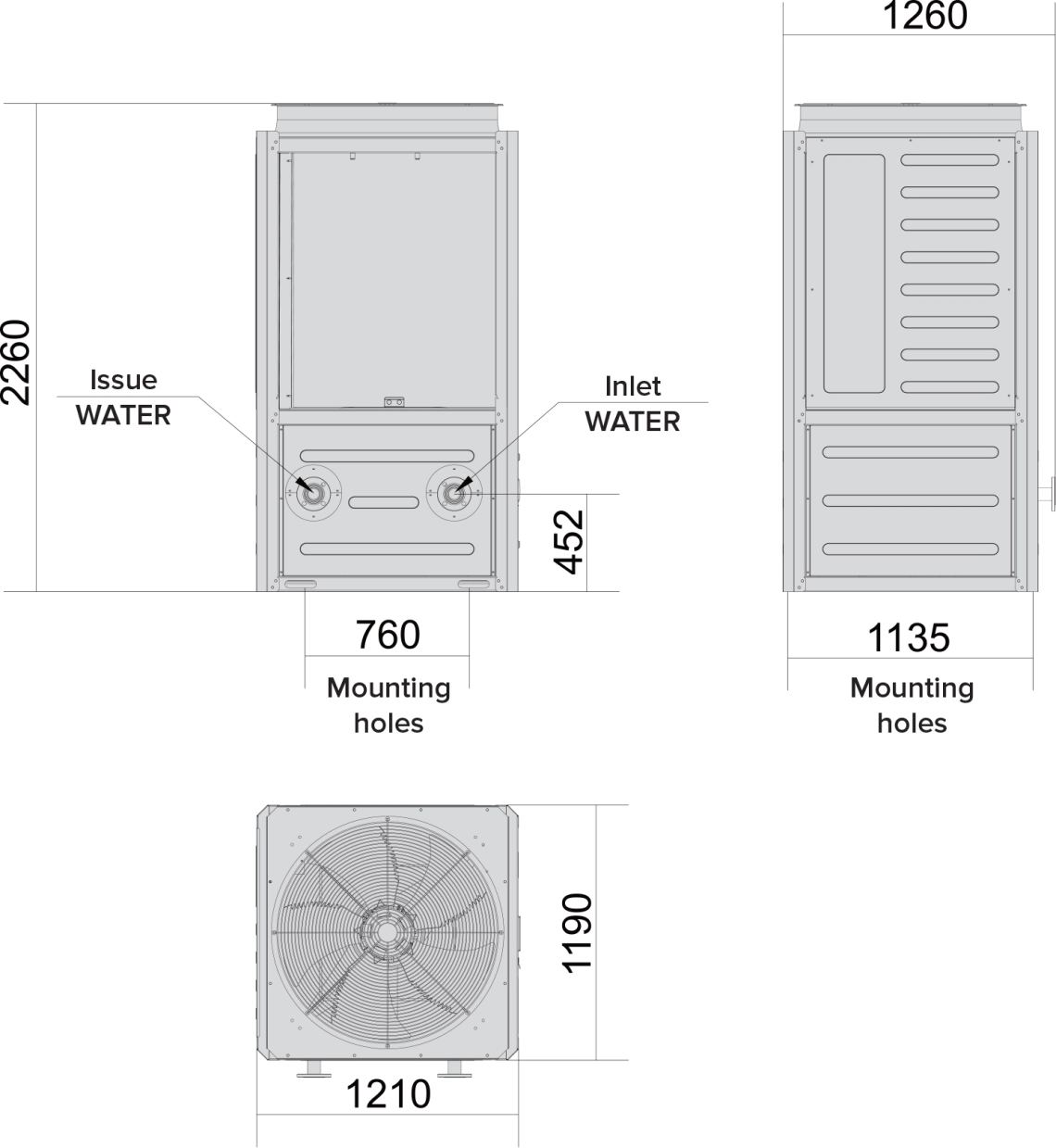

Dimensiones externas del MCU080OHDD

Dimensiones generales del MyCond MCU-OHDD - 1

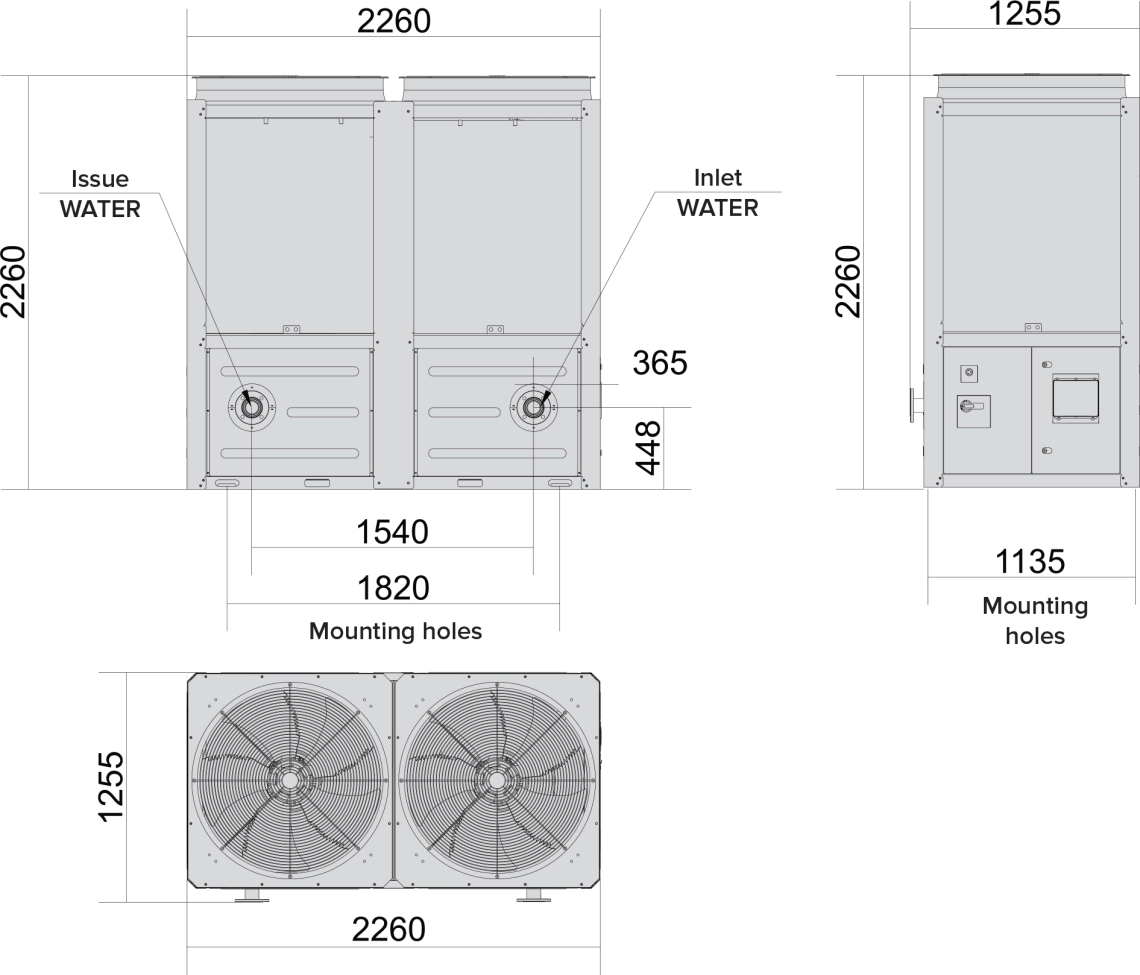

Dimensiones externas MCU0130OHDD, MCU0150OHDD

Dimensiones generales del MyCond MCU-OHDD - 2

ESPECIFICACIONES TÉCNICAS

Especificaciones técnicas		Unidad de medida	MCU080OHDD	MCU0130OHDD	MCU0150OHDD
Enfriamiento (Temperatura de salida del agua 7°C/ Temperatura del aire exterior 35°C)	Capacidad (máx.) Potencia de entrada (máx.) EER (máximo) Capacidad (nom.) Potencia de entrada (nominal) EER (nombre)	kW kW kW/kW kW kW kW/kW	76.0 29.01 2.62 65.0 22.03 2,95	137.0 46.92 2.92 100.0 28.60 3.50	153.0 56.56 2.70 130.0 42.88 3.03
Calefacción (Temperatura de salida del agua 45°C/ Temperatura del aire exterior 7°C)	Capacidad (máx.) Potencia de entrada (máx.) COP (máximo) Capacidad (nom.) Potencia de entrada (nominal) COP (nombre)	kW kW kW/kW kW kW kW/kW	81.0 24.40 3.32 71.0 18.93 3.75	151.0 41,95 3.60 100.0 24.20 4.13	161.0 47.08 3.42 142.0 36,90 3.85
Eficiencia energética estacional	VIDENTE ηs,c SCOP (35 °C) ηs,c SCOP (55 °C) ηs,c	W/W % W/W % W/W %	4.60 181 4.51 178 3.65 143	4.88 192 4.85 191 3.85 151	4.82 190 4.60 181 3.80 149
Rango de temperatura de funcionamiento	Enfriamiento Calefacción	°C °C	-20~53 °C -30~50°C
Rango de temperatura del agua de salida	Enfriamiento Calefacción	°C °C	-5~20°C 20~60°C
Fuente de alimentación		Fase/V/Hz	3N~/380~415V/50Hz
Nivel de potencia acústica		dB	88	88	91
Tipo de intercambiador de calor de agua			Intercambiador de calor de carcasa y tubos
Tipo de intercambiador de calor de aire			Tubo de cobre y aletas de aluminio
Tipo de acelerador de refrigerante			válvula de expansión electrónica
Compresor	Tipo Cantidad		Compresor scroll con inversor
Compresor	Tipo Cantidad		1	2	2
Refrigerante	Tipo		R32
Admirador	Tipo Flujo de aire Cantidad	m3/h	Axial
			25400	20500	25400
			1	2	2
Sistema de agua	Resistencia al agua Caudal de agua Tamaño de la tubería de agua (entrada/salida)	kPa m3/h	53	40	60
			12.20	17.2	1 24.4
			DN50/DN50	DN65/DN65	DN65/DN65
Dimensiones externas	Ancho × Profundidad × Alto	mm	1260×1210×2260	2260×1255×2260	226012552260
Peso	Peso neto	kilogramo	500	910	910

Notas:

1. Los datos técnicos pueden ser modificados por el fabricante sin previo aviso para mejorar el producto.

2. El rendimiento cumple con las normas EN14511 y EN14825.

3. Máx.: 100% de la frecuencia del compresor.

4. Nom.: Datos nominales 80% de la frecuencia máxima.

5. Para obtener más información, comuníquese con el personal de Mycond.
