Deshumidificadores de aire serie MID / MSP

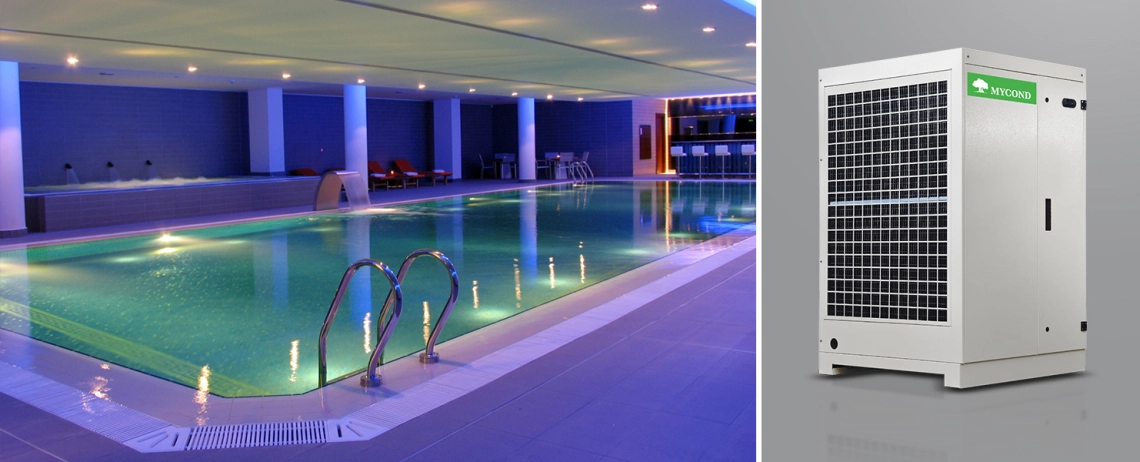

Deshumidificador canalizable de flujo único MSP, diseñado para la deshumidificación y calefacción de piscinas cubiertas y ambientes agresivos.

• Instalación en el local donde se necesita deshumidificar (fijo o móvil con ruedas pivotantes, opcional) o en un local técnico
• Paneles de acero galvanizado, interior y exterior pintados
• Baterías aleteadas con revestimiento previo aptas para ambientes agresivos
• Componentes electrónicos protegidos contra el cloro
• Bandeja de condensados de acero inoxidable
• Ventilador centrífugo de doble aspiración (ventilador radial EC, opc.) alimentación superior o en línea
• Desrecalentador para agua clorada

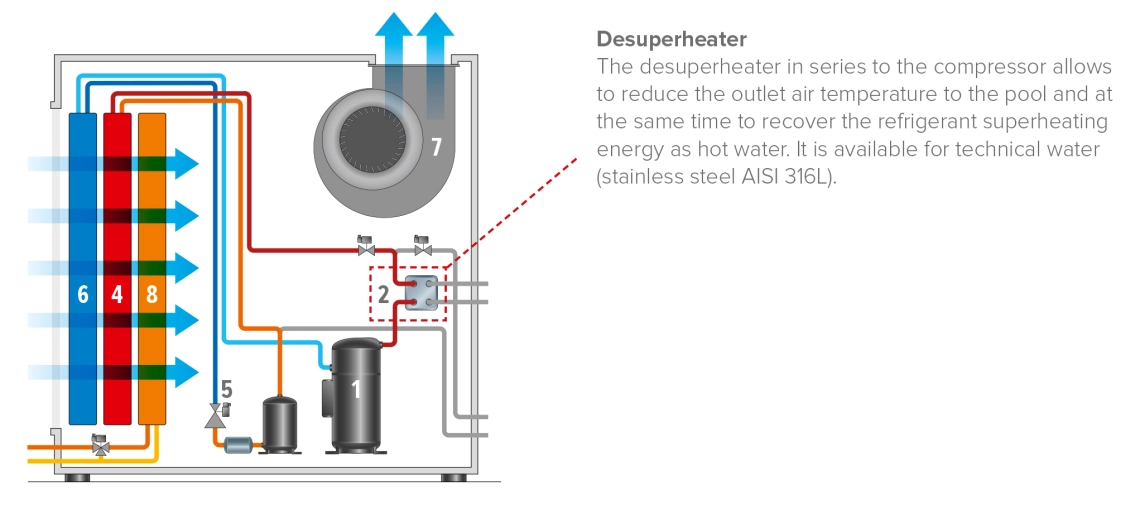

Esquema de principio

1. Compresor, gas refrigerante R410A
2. Desobrecalentador (opcional)
3. Condensador
4. Válvula de expansión termostática
5. Evaporador
6. Ventilador: transmisión directa para tamaños hasta 0950, transmisión por correa para tamaños a partir de 1100; ventilador radial EC opcional
7. Batería de agua de postcalentamiento o postenfriamiento con válvula de 3 vías

Modo de funcionamiento

Opciones estándar:

• Humidostato mecánico
• Marco portafiltros para el conducto de entrada de aire
• Crono-humidostato electrónico
• Batería de agua caliente/fría con válvula de 3 vías
• Versión silenciosa -2 dB(A)
• Arranque suave
• Manómetros
• Desescarche por gas caliente
• Desrecalentador de agua de piscina
• Ventilador centrífugo de alta presión estática

Control avanzado:

• Ventiladores radiales EC
• terminal de control 0-10 V
• AAC: control automático del flujo de aire
• Tarjeta reloj para programación horaria
• Sensor de obstrucción del filtro

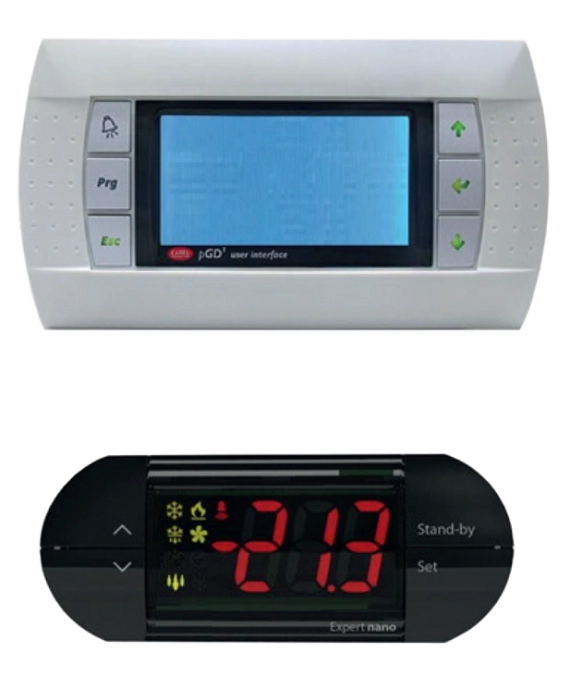

• Terminal de usuario remoto
• Sonda TH para instalación en conducto
• Tarjeta serie para Modbus, Lonworks, Bacnet, KNX,

conectividad Ethernet TM

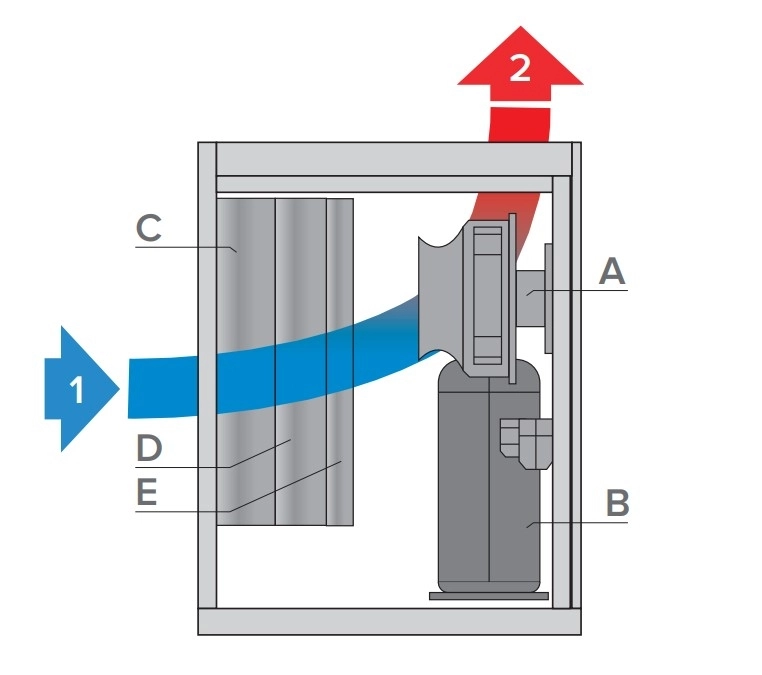

Leyenda:

• А - Ventilador
• B - Compresor
• C - Evaporador
• D - Condensador
• E - Intercambiador de calor de agua caliente o calentador eléctrico (opción)

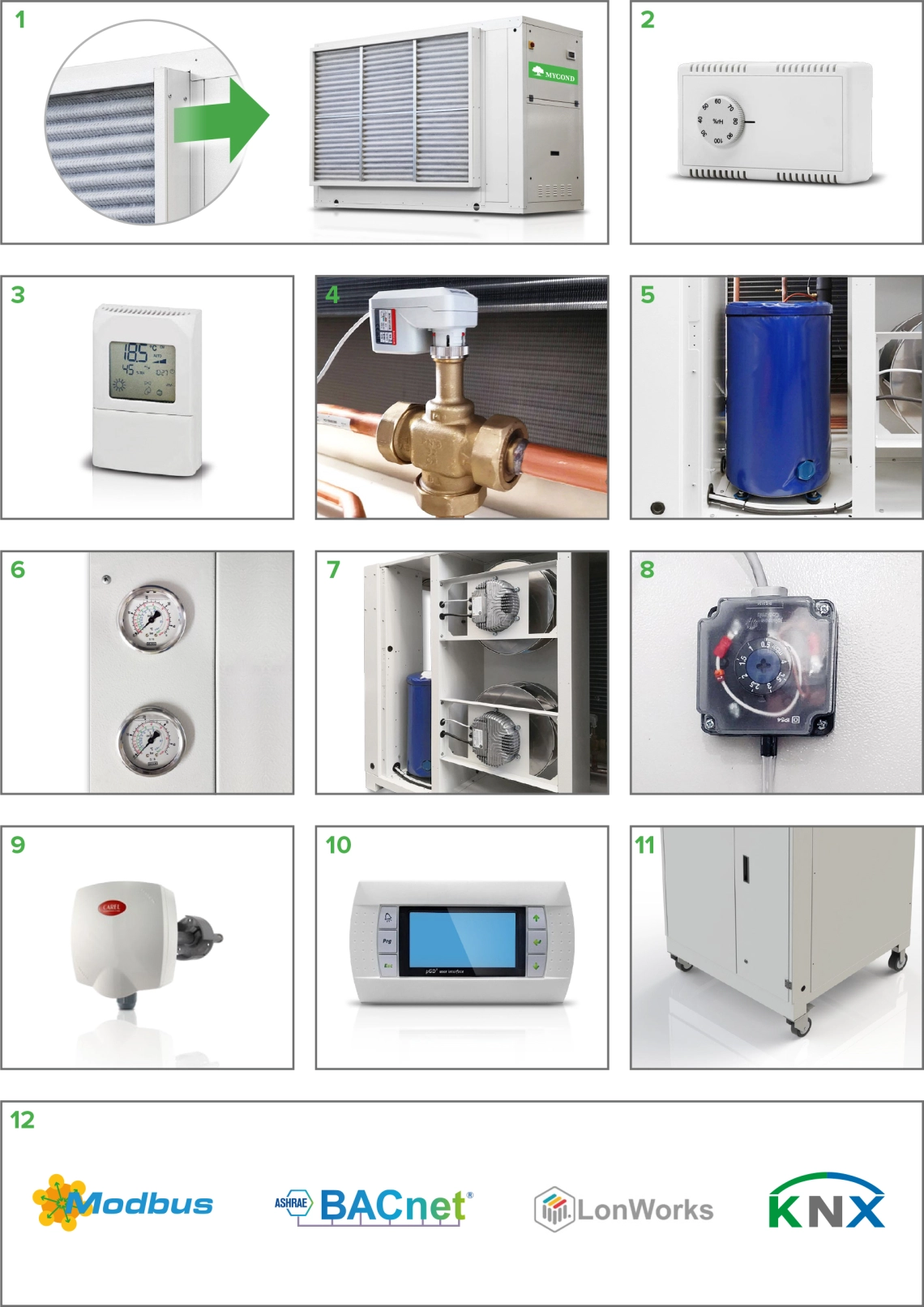

Opciones:

• Marco portafiltros para conductos de aspiración con filtros G2 o G4 (1)
• Higrostato mecánico para instalación mural (2)
• Crono - higrostato electrónico (3)

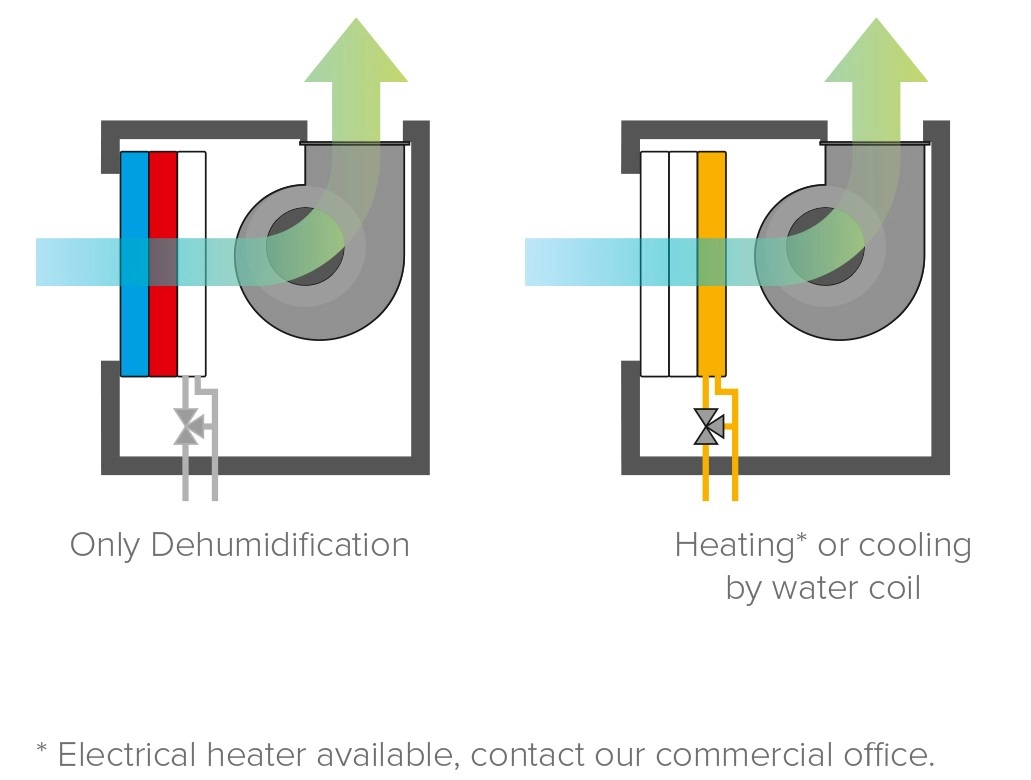

• Batería de agua con válvula modulante de tres vías(4)

1. Sólo calefacción
2. Sólo calefacción, sobredimensionado
3. Refrigeración/Calefacción
4. Refrigeración/Calefacción, sobredimensionado

*3, 4 Incluida bandeja de condensados y aislamiento

• Versión silenciosa (5)
• Arranque suave
• Manómetros (6)
• Desescarche por gas caliente (obligatorio en caso de temperatura del aire inferior a 8°C)
• Desrecalentador para agua técnica o de piscina (4)
• Ventilador centrífugo de alta presión estática
• Ventilador radial EC (7)
• ACF: Automatic Control Flow; permite elegir el caudal de aire directamente en la pantalla y mantenerlo también en caso de caídas de presión variables debidas a los filtros.
• Control avanzado
• Tarjeta reloj con programación horaria: 2 modos de funcionamiento (días laborables o festivos), 6 franjas horarias por modo de funcionamiento. Parámetros ajustables: encendido/apagado, temperatura interior, humedad relativa interior.
• Sensor de filtros sucios (8)
• Sonda de temperatura y humedad para instalación en conducto (9)
• Terminal de usuario remoto con cable de 20 m (10)
• Aislamiento térmico adicional, espesor 20 mm o 40 mm
• Ruedas pivotantes (11)
• Placa serie para BMS (12)

1. Modbus
2. LonWorks
3. BACnet
4. KNX

• Ethernet ™ tarjeta de interfaz, protocolos disponibles: SNMP v1 y v2c, BACnet / IP, BACnet Ethernet y Modbus TCP / IP
• Contacto para el control del humidificador 0-10 V
• Versión para la instalación al aire libre



Opciones para aplicaciones especiales

• Baterías especiales para ambientes agresivos
• Paneles de acero inoxidable AISI 316L
• Condensador de agua técnico
• Calentadores eléctricos
• Condensador de agua de piscina

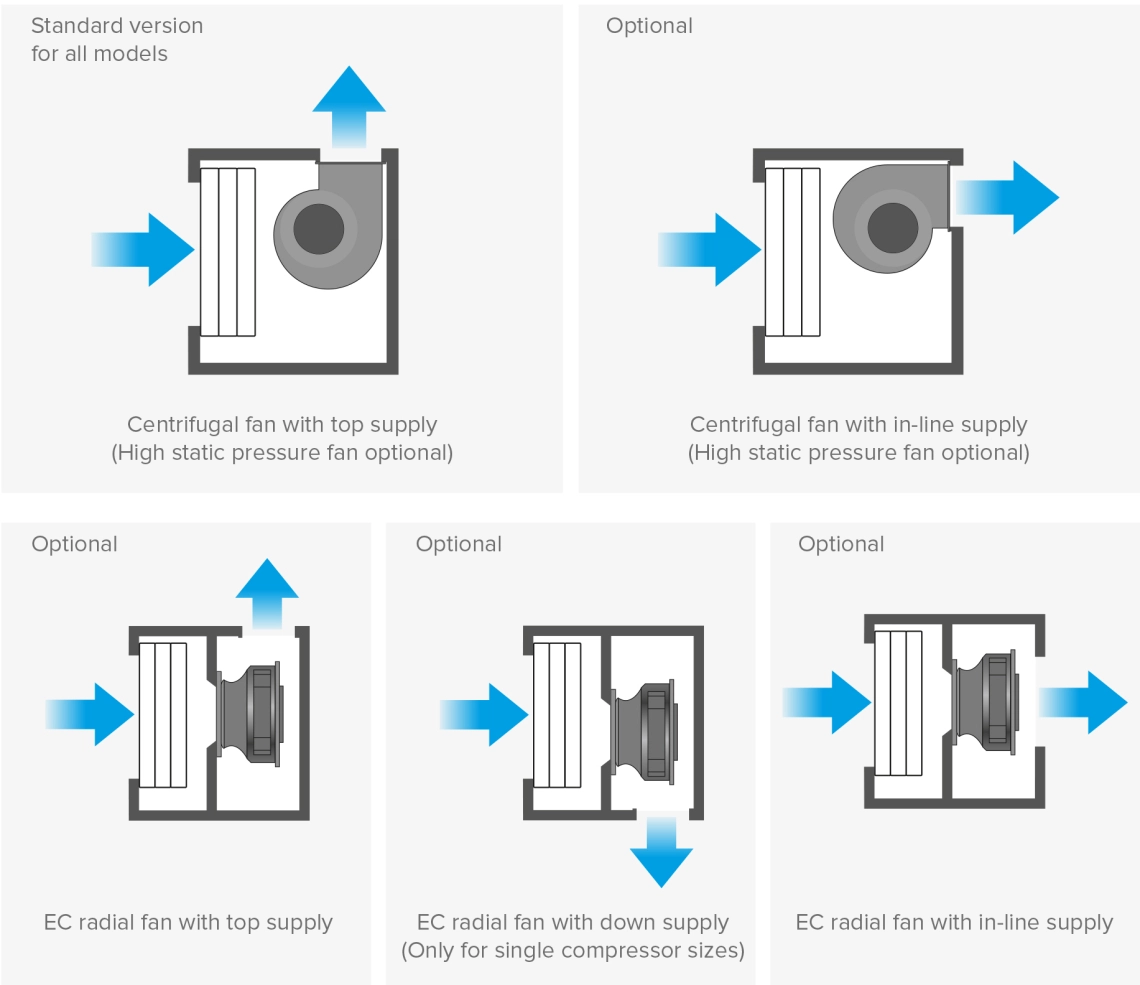

Tipo de ventiladores

Modo de funcionamiento estacional

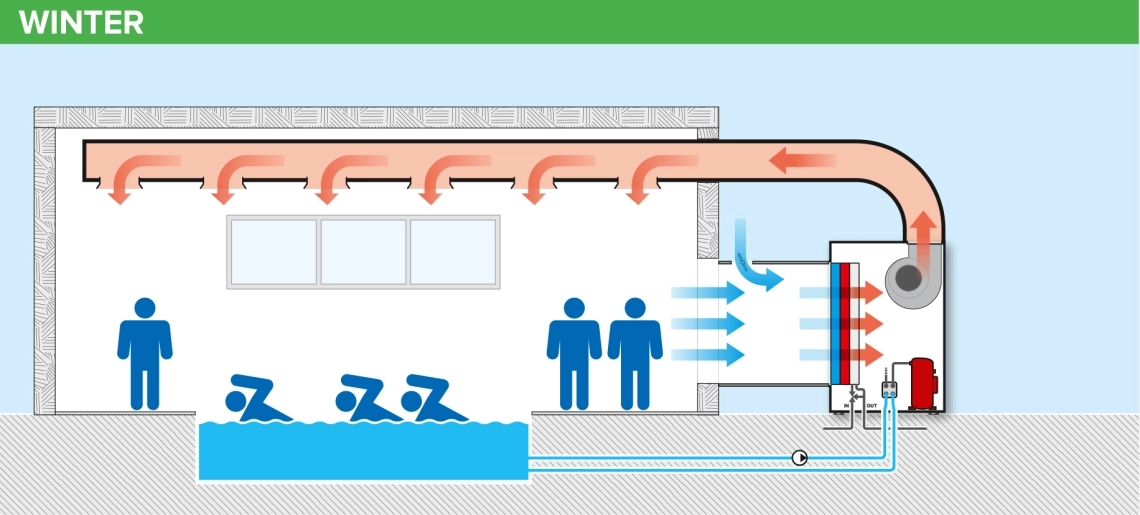

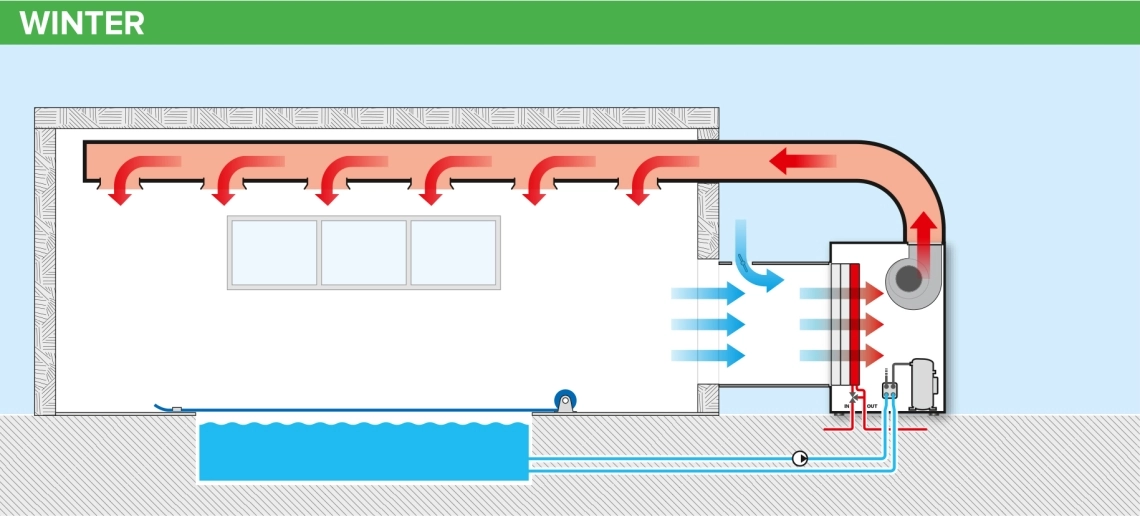

INVIERNO: puesta en marcha, sin ocupantes, piscina cubierta, calefacción con batería de agua caliente.
Compresor: OFF
Batería de agua caliente: ON (opcional)
Desobrecalentador: OFF (opcional)

INVIERNO: funcionamiento normal, piscina abierta, deshumidificación.
Compresor: ON
Batería de agua caliente: OFF (opcional)
Desobrecalentador: OFF (opcional)

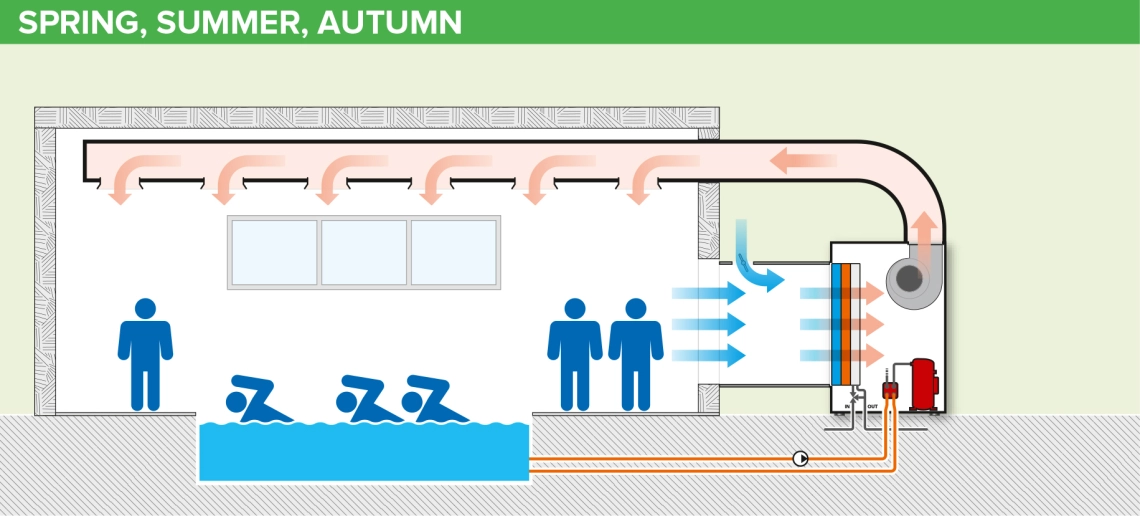

PRIMAVERA, VERANO, OTOÑO: funcionamiento normal, piscina abierta, deshumidificación con recuperación de calor (desobrecalentador)
Compresor: ON
Batería de agua caliente: OFF (opcional)
Desobrecalentador: ON (opcional)

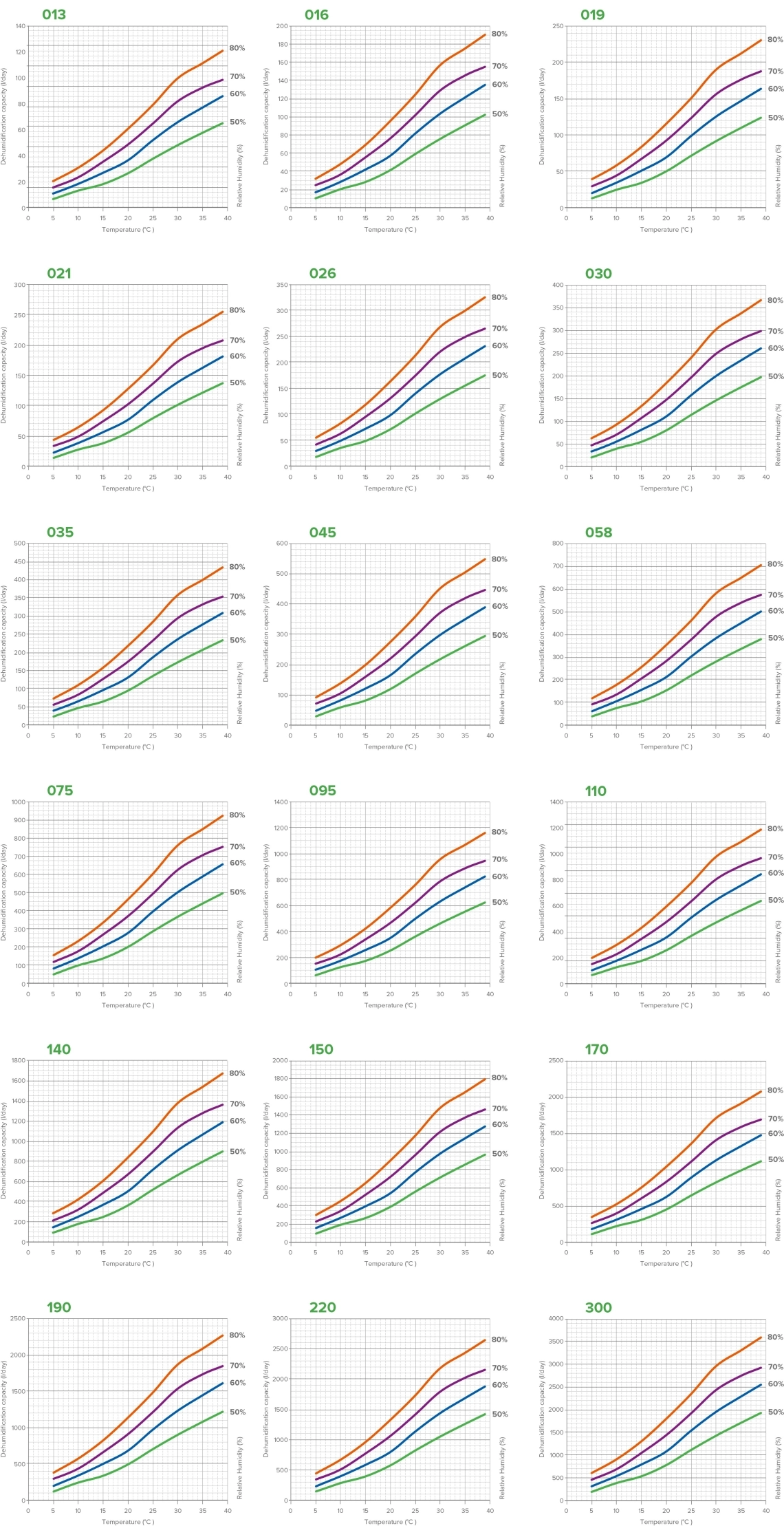

Gráfico de rendimiento

Dimensiones

Todos los datos se refieren a: temperatura del aire 30 °C, humedad relativa 80%, temperatura del agua 80/70 °C

Nota:
MID - versión estándar (industrial)
MSP - versión para agua de piscina
