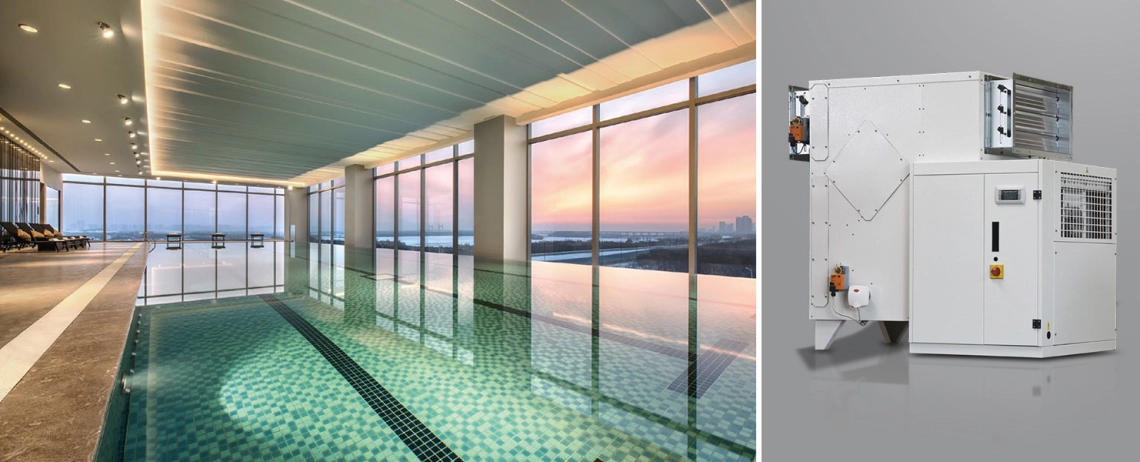

Deshumidificadores de aire para piscinas serie MSTR / MSPR

Los deshumidificadores de aire de alto rendimiento MSTR / MSPR están diseñados para el control integral de la temperatura, la humedad, la recuperación de calor y la climatización ambiental en piscinas cubiertas y entornos corrosivos.

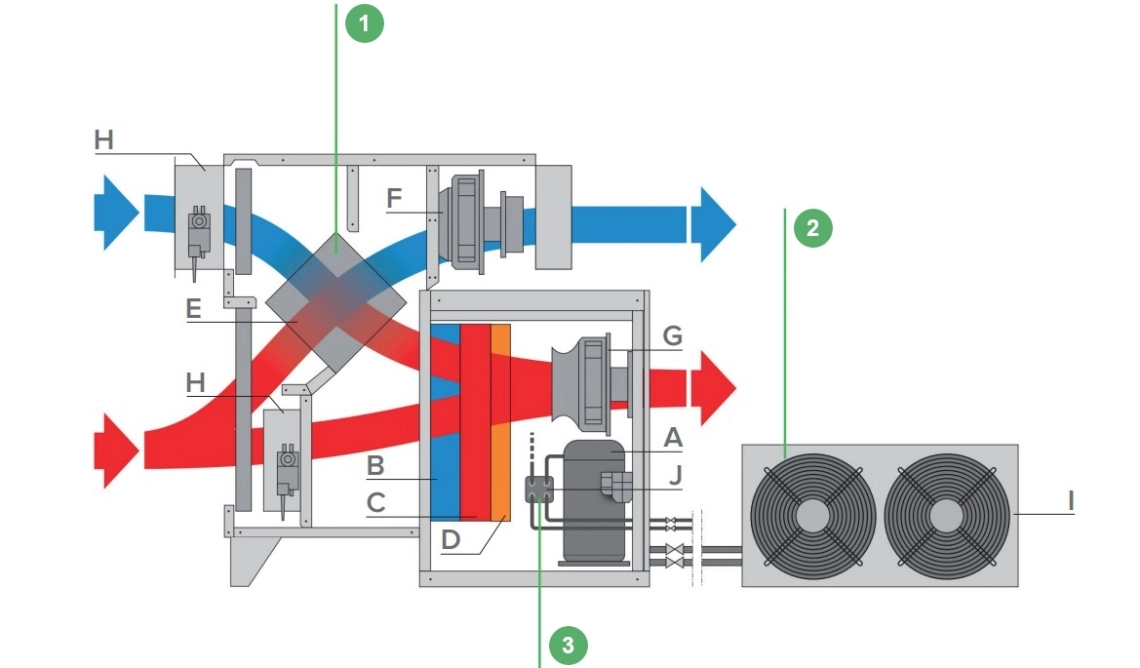

Esquema de principio

Leyenda:

• A - Compresor
• B - Evaporador
• C - Condensador
• D - Intercambiador de calor auxiliar de calefacción/refrigeración (bajo pedido)
• E - Intercambiador de placas de flujo mixto
• F - Ventilador de escape EC
• G - Ventilador de impulsión EC
• H - Válvula motorizada
• I - Condensador remoto (en los modelos MSTR)
• J - Desobrecalentador (bajo pedido)

Las unidades MSPR / MSTR son ideales para piscinas que no sólo requieren deshumidificación, sino que también deben renovar el aire interior sin dispersar el calor al exterior. Las unidades de la serie MSPR / MSTR están diseñadas para su uso en piscinas pequeñas, medianas y grandes, donde se requiere la regulación del nivel de humedad y/o la prevención de fenómenos de condensación, donde es necesario un intercambio de aire constante, incluso con un funcionamiento de 24 horas. El recuperador de alto rendimiento garantiza rendimientos de hasta el 80% y su estructura es especialmente adecuada para entornos con presencia de sustancias corrosivas como el cloro.

Parámetros:

• Capacidad de deshumidificación de 100 l/día a 4650 l/día
• Caudal de aire de 900^m3/h a 35000^m3/h
• Instalación en el lavadero
• Paneles de acero galvanizado, pintados por dentro y por fuera
• Intercambiadores de calor de aletas con revestimiento protector, adecuados para su uso en un entorno corrosivo
• Recuperador de flujo mixto con aletas de aluminio con revestimiento protector
• Componentes electrónicos resistentes al cloro
• Bandeja de drenaje de acero inoxidable
• Ventilador centrífugo electrónico inverter
• Desrecalentador de agua de piscina (bajo pedido)

La gama MSPR/MSTR utiliza únicamente ventiladores radiales EC con inversor incorporado de alta eficiencia energética. Mycond ha desarrollado un sofisticado software de ajuste para configurar, medir y controlar el caudal de aire de los deshumidificadores MSPR/MSTR, eliminando cualquier problema derivado de un cálculo incorrecto de la pérdida de carga en los conductos, lo que hace que la instalación del deshumidificador y la puesta en marcha del sistema sean extremadamente sencillas y rápidas, reduciendo el tiempo y los costes de instalación. Estas unidades están diseñadas para conectarse a conductos rígidos. La serie consta de 20 modelos, que van desde 100 L/día y 900^m3/h hasta 4.600 L/día y 35.000^m3/h.

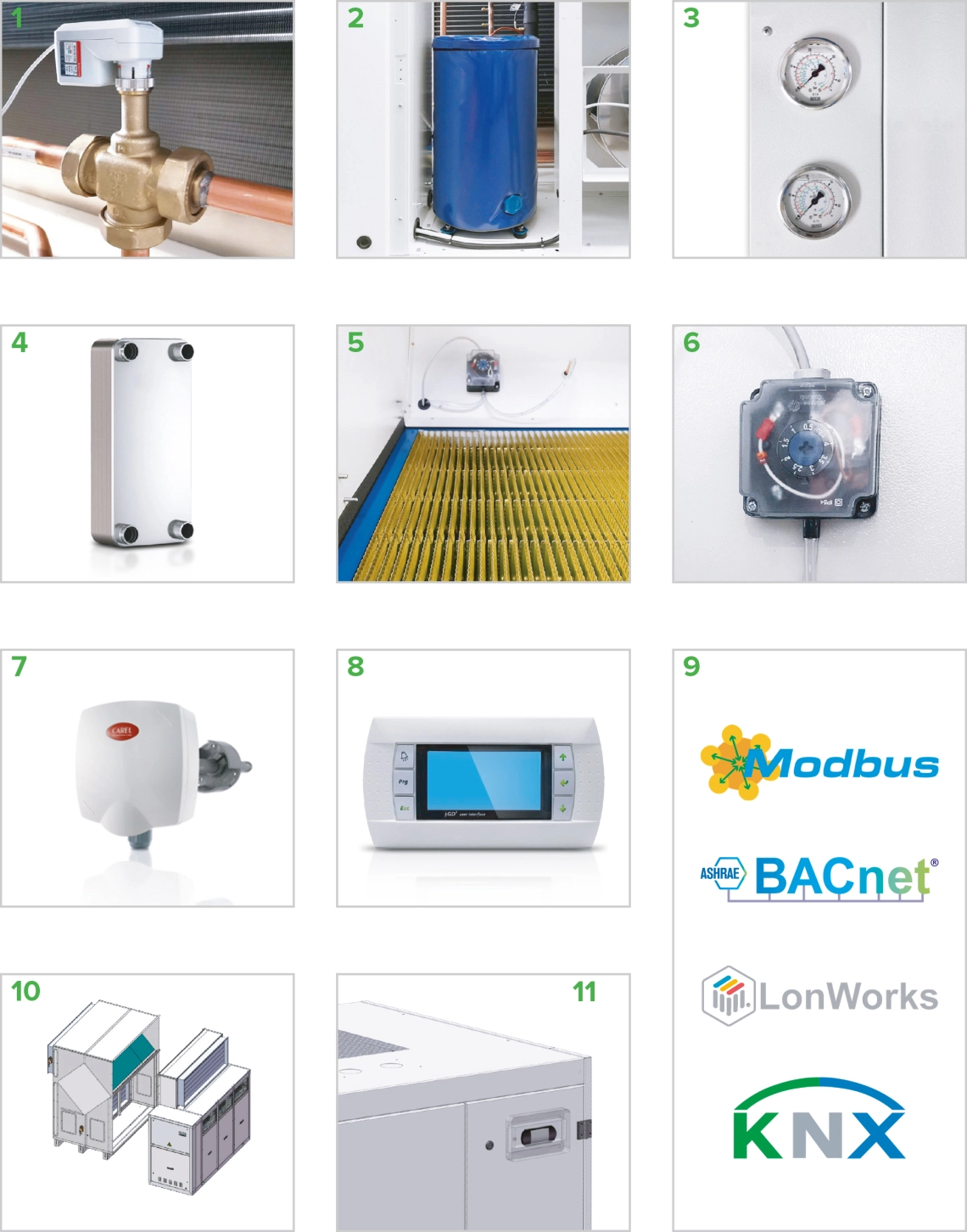

Opciones

• Filtros G4 o F7
• Batería de agua con válvula modulante de tres vías * (1)

1. Sólo calefacción
2. Sólo calefacción, sobredimensionado
3. Refrigeración/Calefacción
4. Refrigeración/Calefacción, sobredimensionado

*3, 4 Incluye bandeja de condensados y aislamiento.

* Es posible instalar sólo una batería de agua; para tamaño hasta 0300, válvula de tres vías on/off.

• Kit de refrigeración libre: permite refrigerar utilizando aire exterior cuando su temperatura es inferior a la del aire interior
• Versión silenciosa (2)
• Arranque suave
• Manómetros (3)
• Desescarche por gas caliente (obligatorio en caso de temperatura del aire inferior a 8°C)
• Desrecalentador para agua técnica o de piscina (4)
• ACF: Automatic Control Flow; permite elegir el caudal de aire directamente en la pantalla y mantenerlo también en caso de caídas de presión variables debidas a los filtros. (5)
• Sensor de filtros sucios. (6)
• Sonda de temperatura y humedad para instalación en conducto (7)

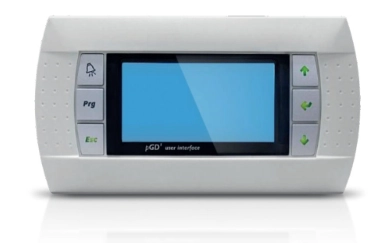

• Terminal de usuario remoto con 20 m de cable (8)
• Aislamiento térmico adicional, espesor 20 mm o 40 mm
• Tarjeta serie para BMS (9)

1. Modbus
2. LonWorks
3. BACnet
4. KNX

• Ethernet ™ tarjeta de interfaz, protocolos disponibles: SNMP v1 y v2c, BACnet / IP, BACnet Ethernet y Modbus TCP / IP
• Versión en dos piezas (10)
• Versión para la instalación al aire libre (11)
• Contacto para control de humidificador 0-10 V (humidificador no suministrado por MYCOND)

Opciones para aplicaciones especiales

• Bobinas especiales para ambientes agresivos
• Paneles de acero inoxidable AISI 316L
• Alimentación 60 Hz
• Condensador de agua técnico
• Calentadores eléctricos
• Condensador de agua de piscina

Modo de funcionamiento estacional

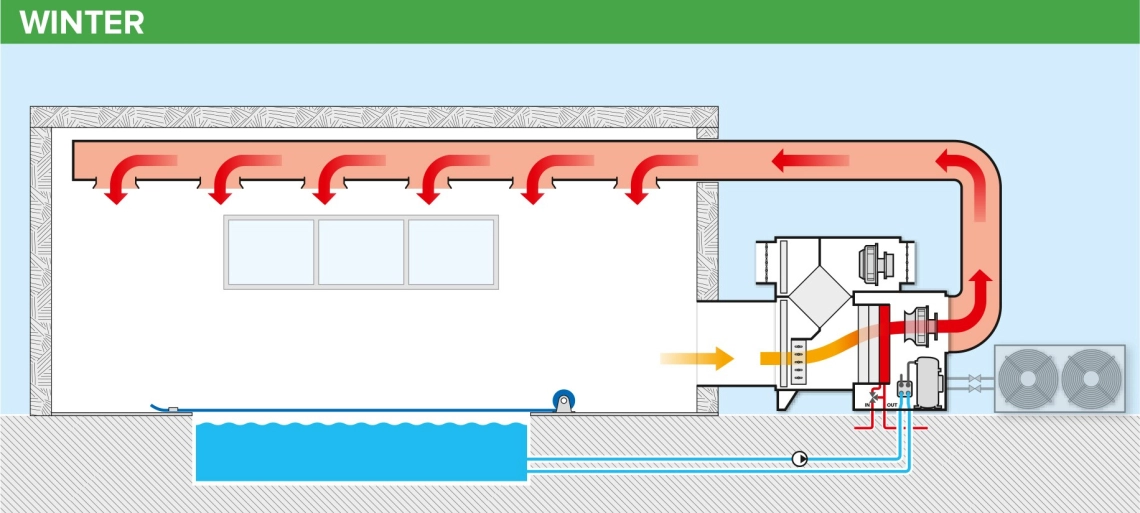

INVIERNO: puesta en marcha, sin ocupantes, piscina cubierta, calefacción con batería de agua caliente.
Compresor: OFF
Batería de agua caliente: ON (opcional)
Desobrecalentador: OFF (opcional)
Condensador remoto: OFF (modelos MSPR)
Aire exterior: OFF

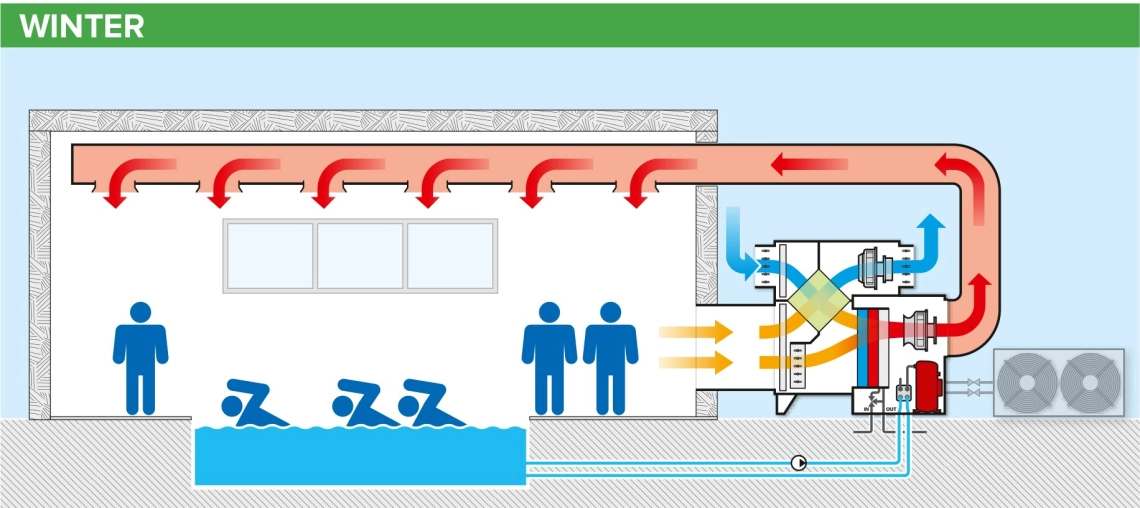

INVIERNO: funcionamiento normal, piscina abierta, deshumidificación.
Compresor: ON
Batería de agua caliente: OFF (opcional)
Desobrecalentador: OFF (opcional)
Condensador remoto: OFF (modelos MSPR)
Aire exterior: ON

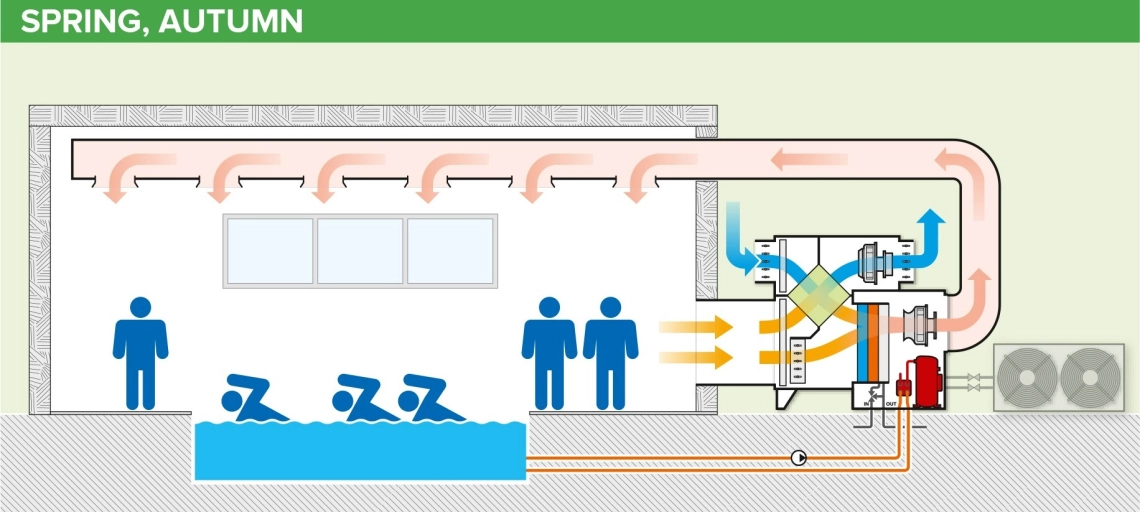

PRIMAVERA, OTOÑO: funcionamiento normal, piscina abierta, deshumidificación con recuperación de calor (desobrecalentador)
Modo de funcionamiento Free cooling disponible (opcional).
Compresor: ON
Batería de agua caliente: OFF (opcional)
Desobrecalentador: ON (opcional)
Condensador remoto: OFF (modelos MSPR)
Aire exterior: ON

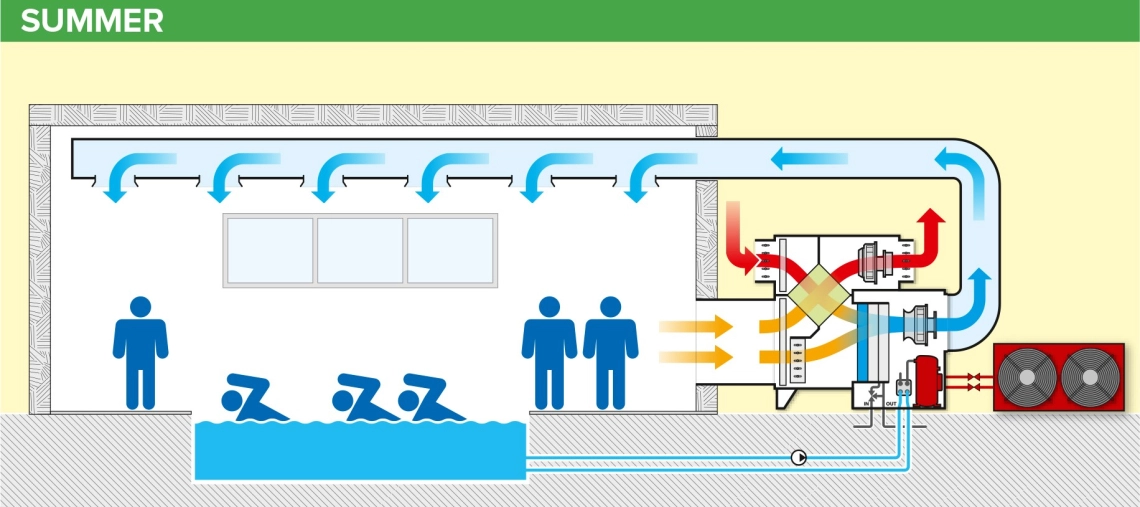

VERANO: funcionamiento normal, piscina abierta, deshumidificación y refrigeración (condensador remoto)
Compresor: ON
Batería de agua caliente: OFF (opcional)
Desobrecalentador: OFF (opcional)
Condensador remoto: ON (modelos MSPR)
Aire exterior: ON

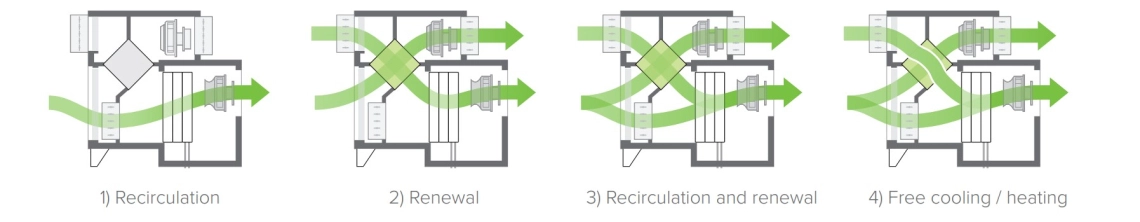

Caudales de aire:

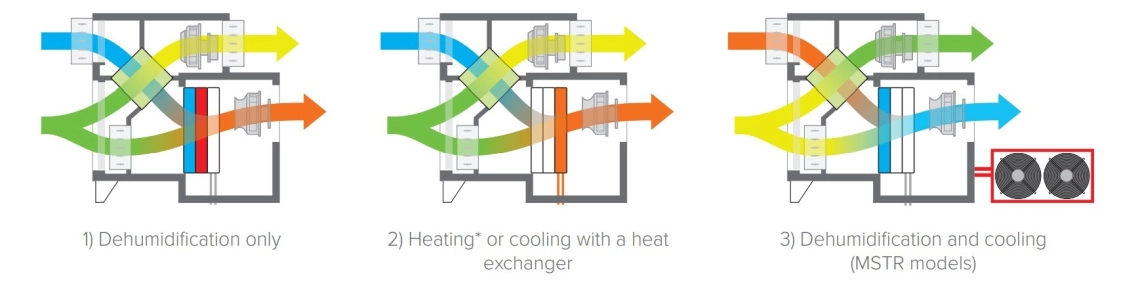

Modo de funcionamiento:

* Para un calentador eléctrico opcional, póngase en contacto con la oficina de ventas del fabricante.

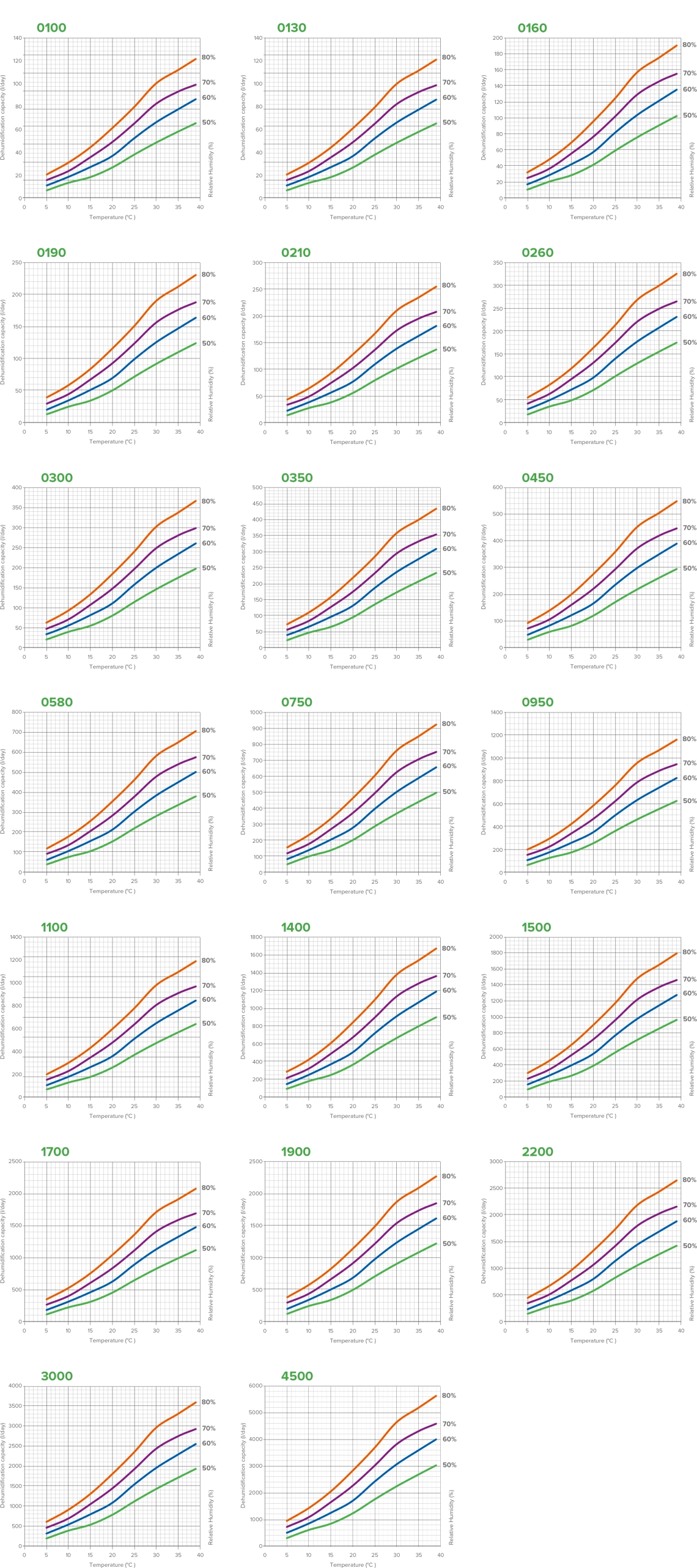

Gráfico de rendimiento

1. Aire de entrada: 30°C - 80% HR; entrada/salida agua: 80/70°C; aire exterior: 30°C - 50% HR; 100% recirculación.
2. Aire interior: 26°C - 60% HR; aire exterior: -5°C - 80% HR.

Nota:
MSTR - versión estándar (industrial)
MSPR - versión para agua de piscina
