Conducto delgado de baja ESP

Los conductos estrechos están diseñados para encajar en espacios reducidos, por lo que son adecuados para instalaciones en zonas donde los conductos convencionales pueden no ser viables

Características principales:

Ideal para dormitorios, habitaciones de hotel y entornos tranquilos
Extremadamente delgado: altura de sólo 185 mm
Preparado para aire fresco (entrada lateral precortada)
Bomba de purga de condensados de serie
Entrada de aire convertible: inferior o posterior moviendo el panel de serie
Funcionamiento silencioso
Diseñado para montaje libre sin conducto o con conductos cortos ESP ajustable 0/15/30 Pa mediante el uso con controladores cableados: MWI-R101ABT, MWIR201ABK (sólo versión ventilador DC)
Posibilidad de control mediante mando a distancia por infrarrojos utilizando un panel decorativo con receptor de infrarrojos o un receptor de infrarrojos independiente MIR-B101DB
Lámpara UVC opcional para esterilizar el aire que circula por la unidad
Panel decorativo estético opcional: entrada y salida (con rejillas)
Motor de ventilador DC inverter opcional

Esp ajustada súper delgada ahorra espacio de instalación ágil y conveniente

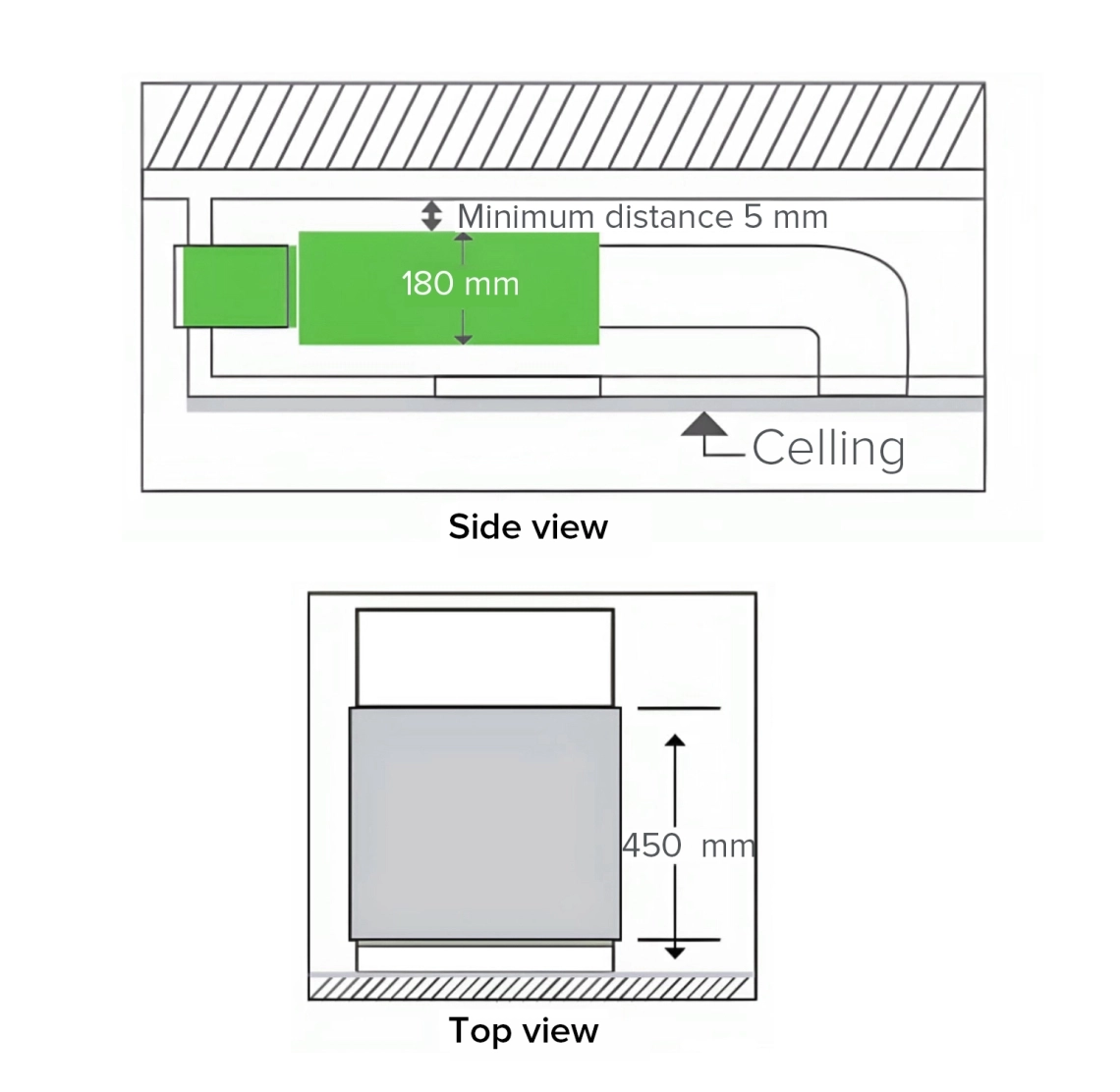

Espesor del fuselaje de sólo 180 mm, fácil de instalar en la altura del techo residencial estrecho, profundidad del fuselaje de sólo 450 mm, ahorrar el área del techo, y cooperar plenamente con la decoración de interiores.

Funcionamiento silencioso

Modelo de alta eficiencia * Motor DC sin escobillas de alta eficiencia, ajuste continuo de la velocidad, puede lograr un suministro de aire de siete, reduce en gran medida el ruido de funcionamiento
A través del diseño razonable de los componentes térmicos de la unidad interior y el conducto de aire interno, la velocidad del viento de cuatro bloques, se realiza un funcionamiento silencioso. Nota: El modelo estándar de motor AC también está disponible

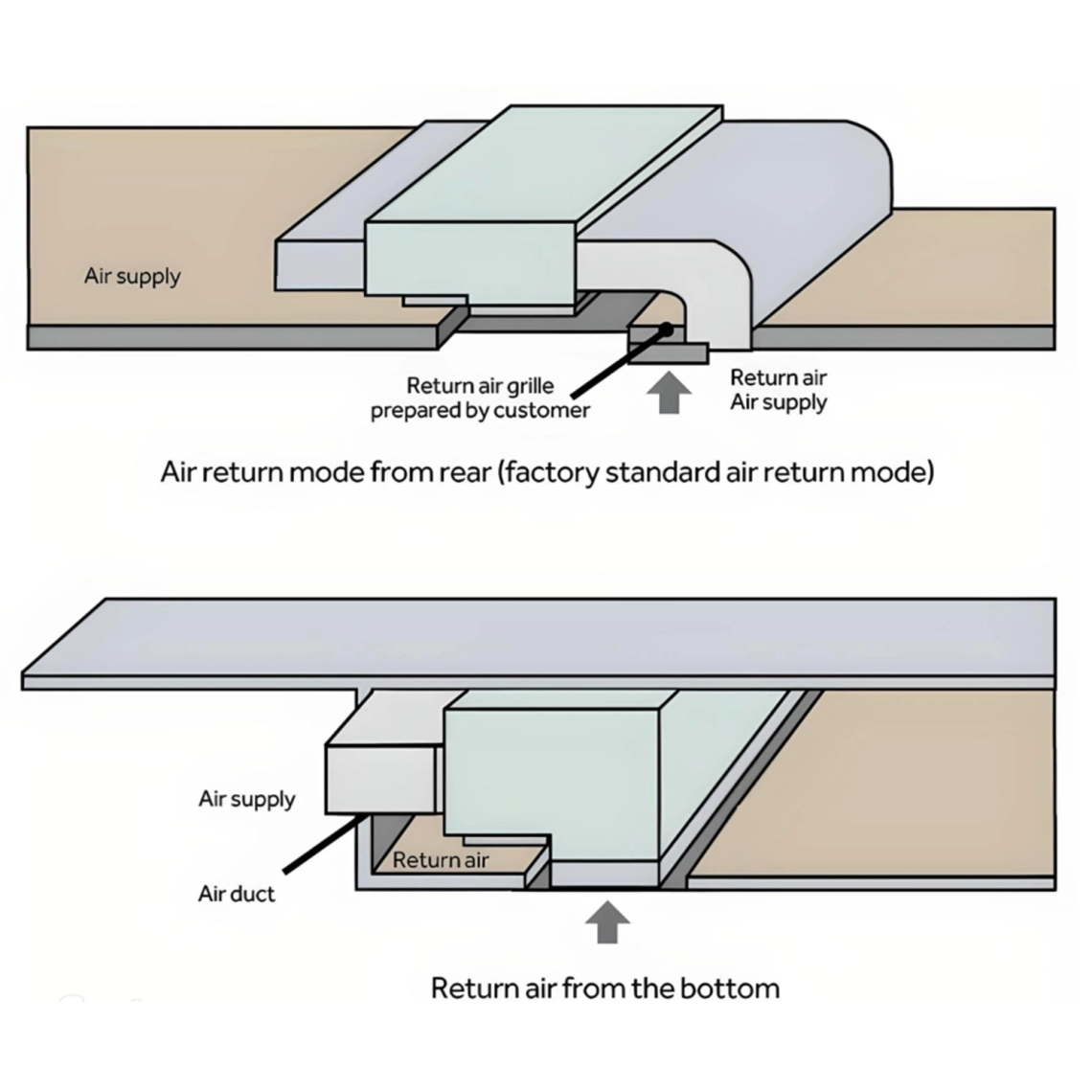

Selección del modo de aire de retorno según las condiciones locales - instalación más fácil de usar

Proporcionar dos modos de aire de retorno inferior y posterior, la instalación interior más flexible y conveniente, los usuarios pueden elegir el mejor esquema de instalación de acuerdo con las características de la decoración interior. Nota: Si hay suficiente espacio de instalación, se recomienda utilizar el modo de retorno lateral, que puede reducir eficazmente el sonido de funcionamiento.

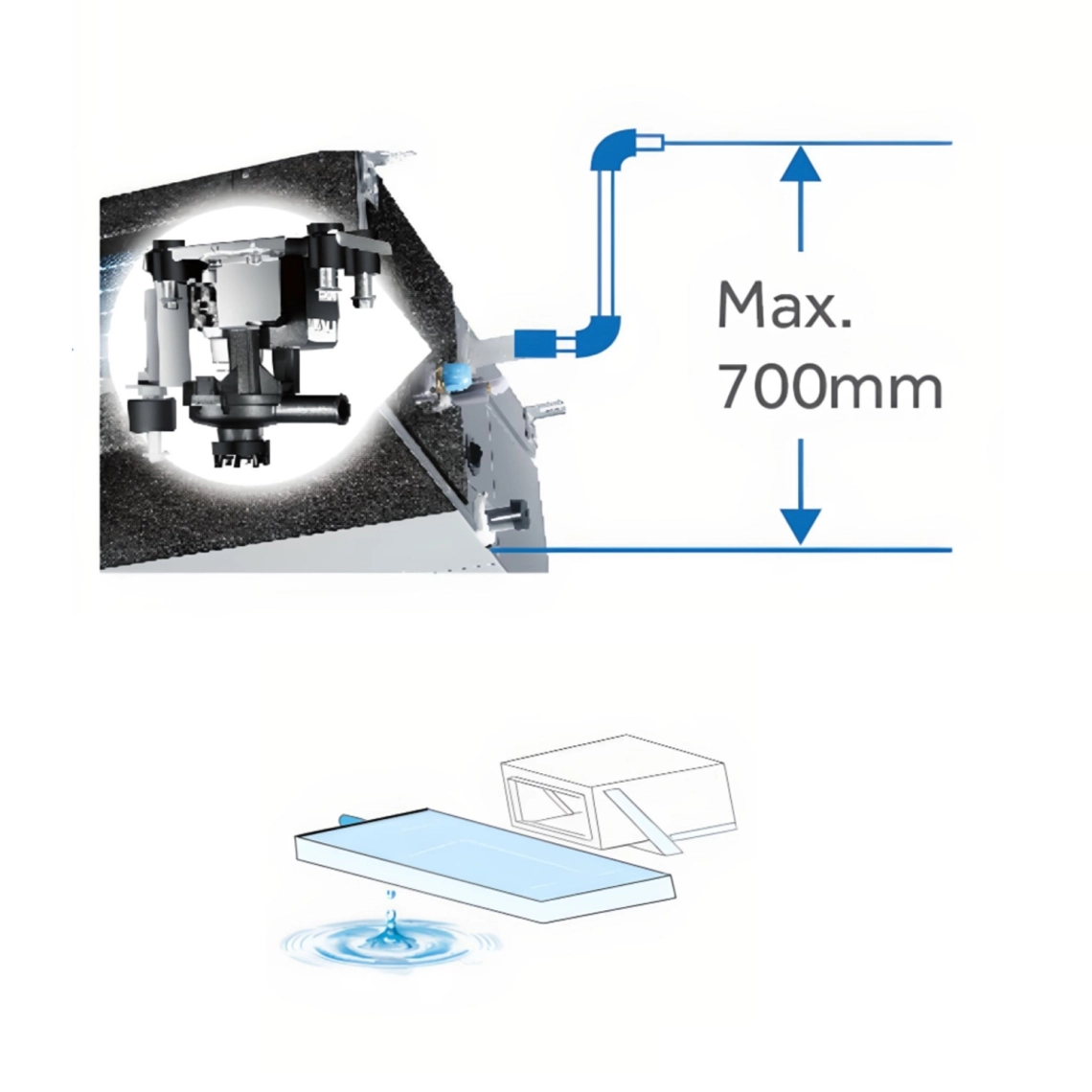

Bomba de drenaje de gran elevación

Bomba de elevación de agua condensada estándar, cabeza estándar 700mm, modelos especiales rango personalizado hasta 1200mm, e interruptor de flotador incorporado, conveniente para cooperar con la situación real del sitio, descarga de agua condensada aire acondicionado.

suministro de aire tridimensional 3D

supply

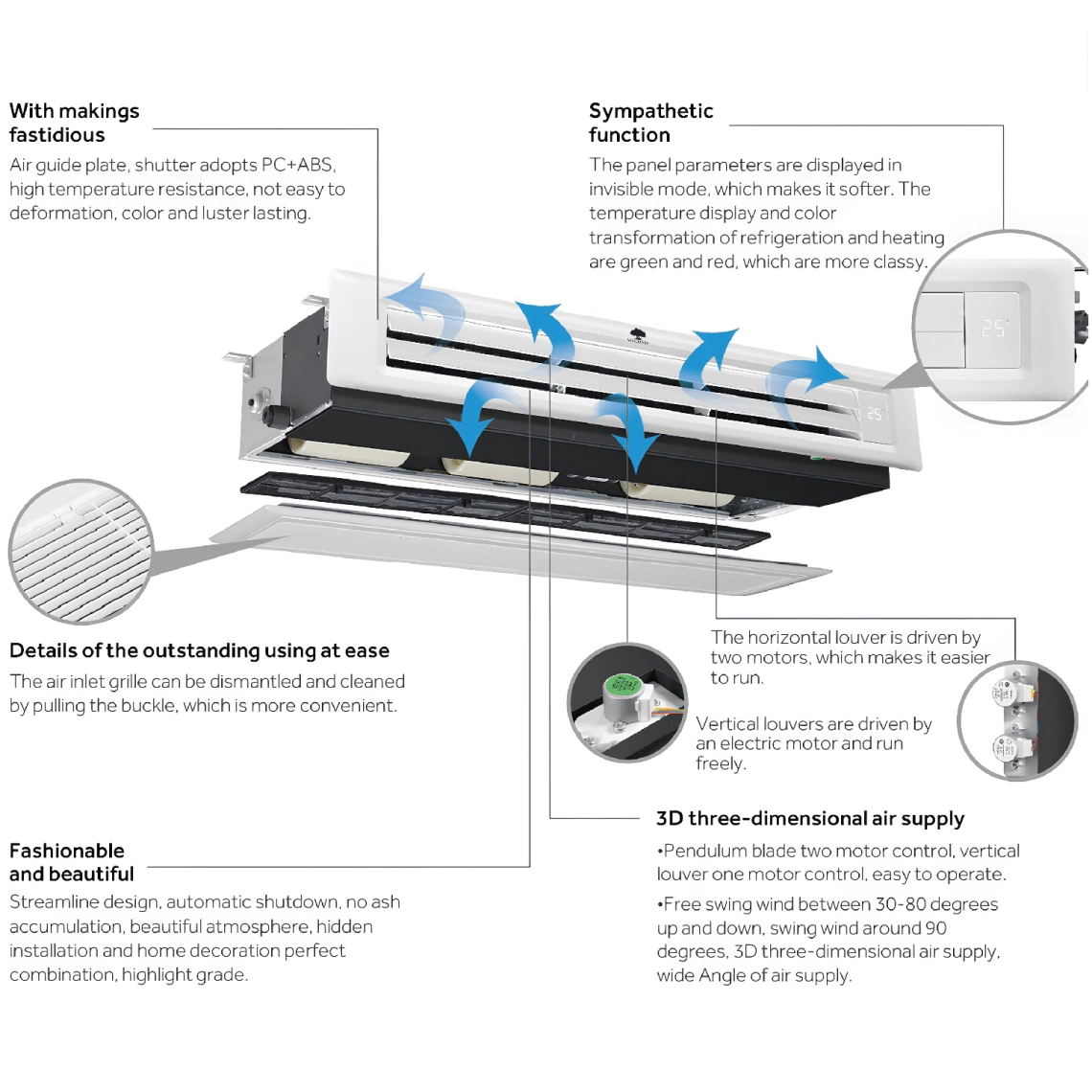

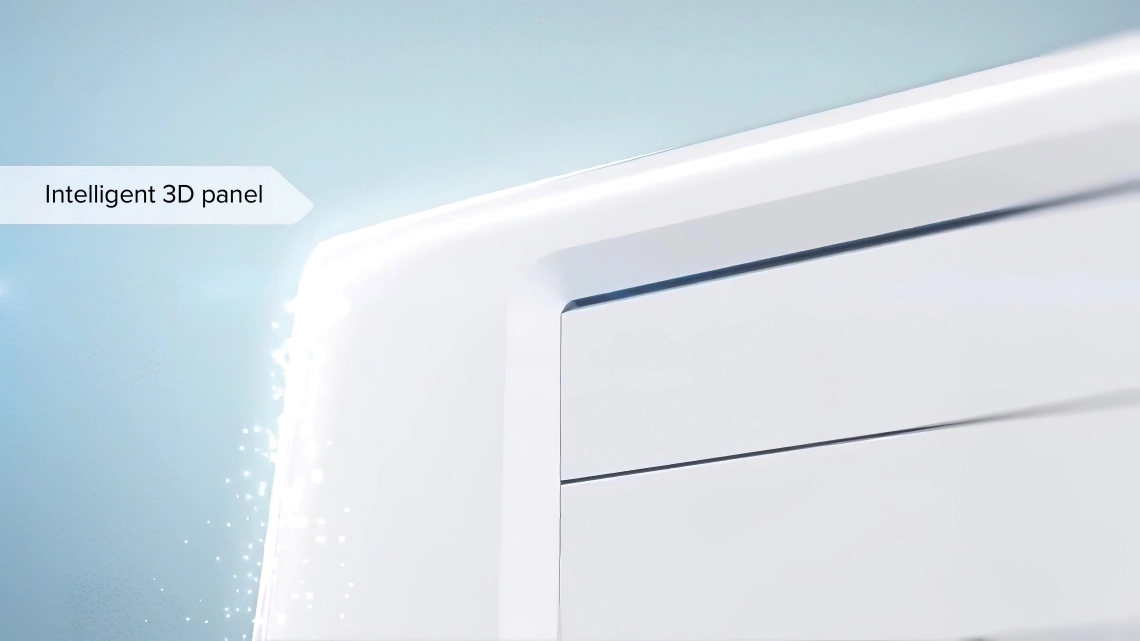

Paneles decorativos de entrada/salida de aire opcionales

Los paneles decorativos le permiten encajar armoniosamente las rejillas de entrada y salida en el interior.

caudal de aire tridimensional

La presencia de controles separados para rejillas verticales y horizontales le permite crear un confortable flujo de aire tridimensional en la dirección deseada.

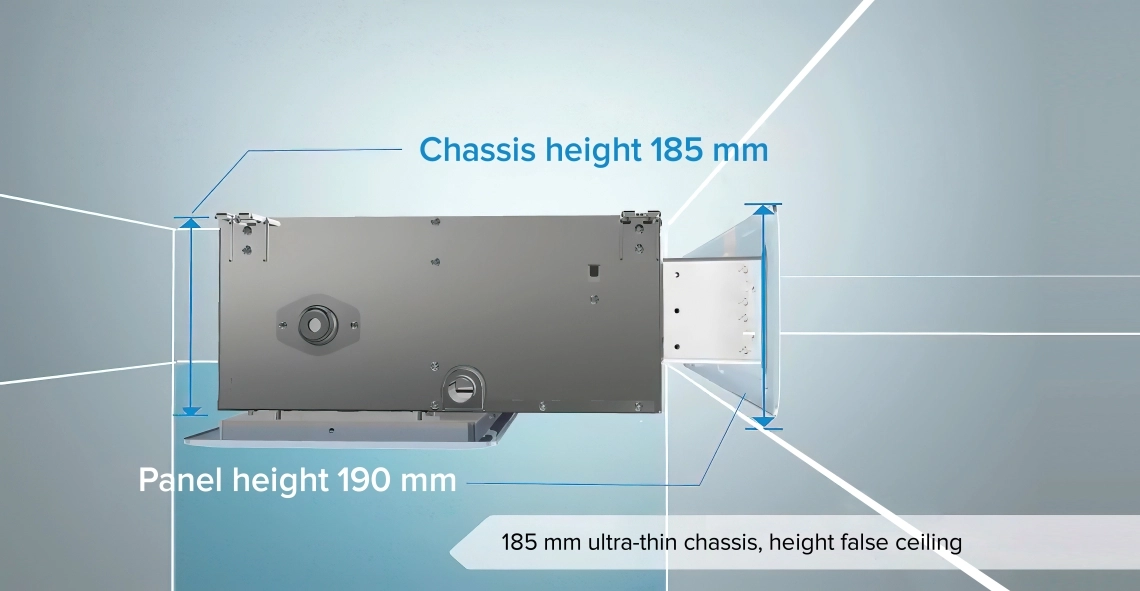

Diseño extraplano

La altura de la unidad de conducto bajo ESP slim es de sólo 185 mm, lo que es líder en la industria y proporciona la menor caída de techo.

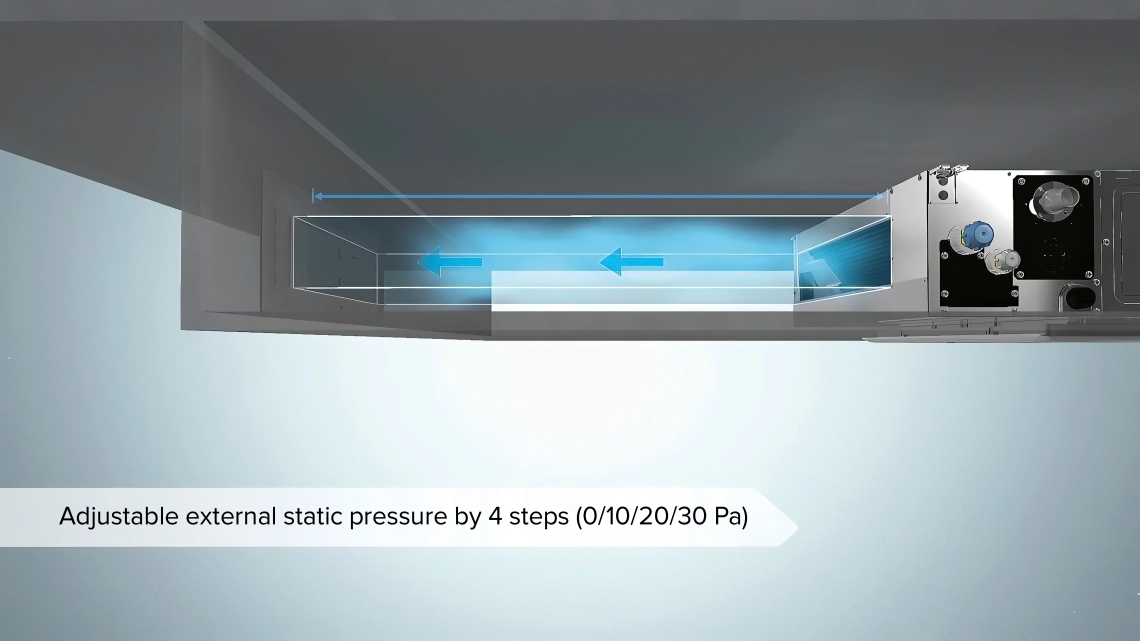

Ajuste esp mediante controlador con cable

ESP se puede ajustar mediante el uso de controladores con cable MWIR201ABK o MWI-R101ABT. El instalador no necesita subir escaleras para realizar los ajustes. Hay 3 niveles de ESP disponibles (sólo versión DCfan): 0/15/30 Pa.

Especificaciones	Unidades	MIDS-05X1EV1AA	MIDS-07X1EV1AA	MIDS-09X1EV1AA	MIDS-12X1EV1AA	MIDS-16X1EV1AA	MIDS-18X1EV1AA	MIDS-24X1EV1AA
Capacidad
Refrigeración	kW	1,50	2,20	2,80	3,60	4,50	5,60	7,10
Calefacción	kW	1,70	2,50	3,20	4,00	5,00	6,30	8,00
Parámetros eléctricos
Alimentación	Ph/V/Hz	1/220-230/50/60	1/220-230/50/60	1/220-230/50/60	1/220-230/50/60	1/220-230/50/60	1/220-230/50/60	1/220-230/50/60
Ventilación
Caudal de aire (H/M/L)	^m3/h	430/370/310	480/420/360	480/420/360	550/430/370	600/540/460	800/690/580	930/850/750
Presión sonora (H/M/L)	dB(A)	26/22/19	27/23/20	27/23/20	30/27/24	32/29/26	33/30/27	36/33/30
Potencia sonora (H/M/L)	dB(A)	40/36/33	41/37/34	41/37/34	44/41/38	46/43/40	47/44/41	50/47/43
Instalación - Dimensiones
Dimensiones de la unidad WxDxH	mm	850x420x185	850x420x185	850x420x185	850x420x185	850x420x185	1170x420x185	1170x420x185
Unidad de embalaje dimensiones AnxPrxAl	mm	1045x540x270	1045x540x270	1045x540x270	1045x540x270	1045x540x270	1365x540x270	1365x540x270
Peso neto / Peso bruto	Kg	16,5/21,5	17,5/22,5	17,5/22,5	17,5/22,5	18,5/23,5	22,2/28,2	24,0/30,0
Ø Lado líquido tubo refrigerante	mm (pulgadas)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	9,52 (3/8)
Ø lado gas tubo refrigerante	mm (pulgadas)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)	15,88 (5/8)
Presión estática (Estándar / Max)	Pa	0/15/30	0/15/30	0/15/30	0/15/30	0/15/30	0/15/30	0/15/30
Panel
Modelo		M1B-890IA/D	M1B-890IA/D	M1B-890IA/D	M1B-890IA/D	M1B-890IA/D	M1B-1210IA/D	M1B-1210IA/D
Dimensiones AnxPrxAl (panel de salida )	mm	890x190x100	890x190x100	890x190x100	890x190x100	890x190x100	1210x190x100	1210x190x100
Dimensiones AnxPrxAl (aspiración panel con filtro)	mm	890x290,5x32,4	890x290,5x32,4	890x290,5x32,4	890x290,5x32,4	890x290,5x32,4	1210x290,5x32,4	1210x290,5x32,4
Embalaje dimensiones AnxPrxAl	mm	938x335x220	938x335x220	938x335x220	938x335x220	938x335x220	1258x335x220	1258x335x220
Peso neto / Peso bruto	Kg	4,0/5,0	4,0/5,0	4,0/5,0	4,0/5,0	4,0/5,0	5,0/6,0	5,0/6,0

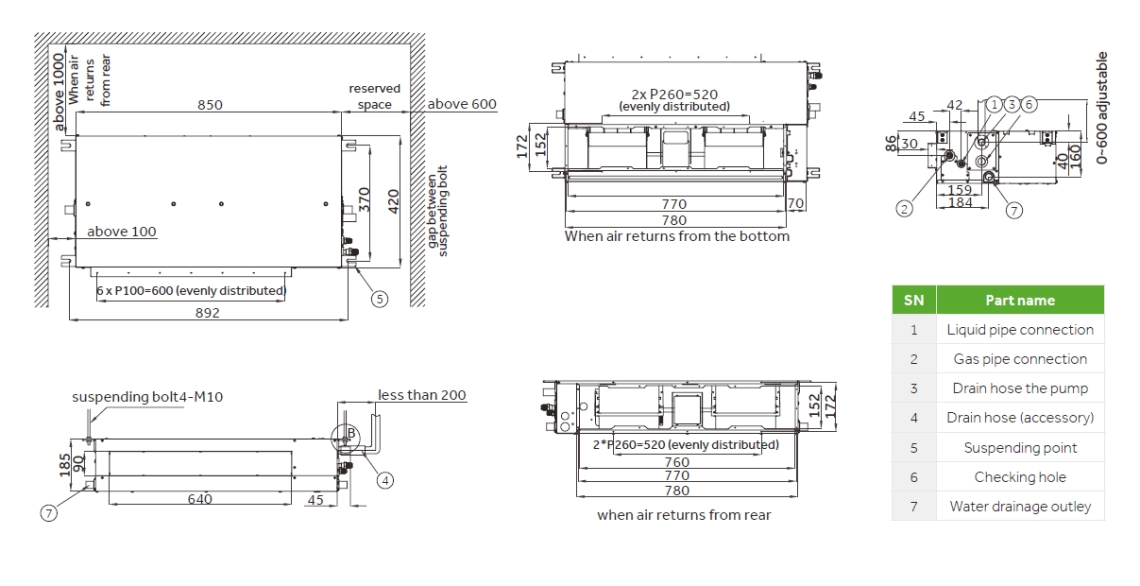

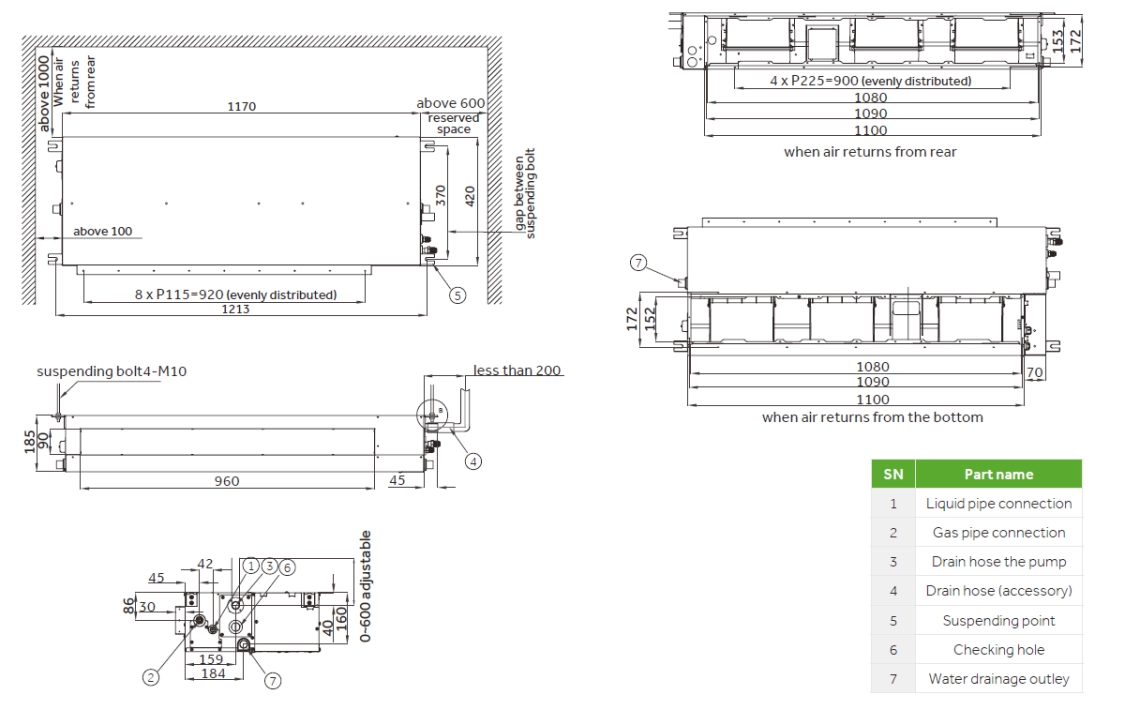

Dimensiones

MIDS-05X1EV2AD(H) MIDS-07X1EV2AD(H) MIDS-09X1EV2AD(H) MIDS-12X1EV2AD(H) MIDS-16X1EV2AD(H) MIDS-05X1EV1AD MIDS-07X1EV1AD MIDS-09X1EV1AD MIDS-12X1EV1AD MIDS-16X1EV1AD MIDS-05X1EV1AA MIDS-07X1EV1AA MIDS-09X1EV1AA MIDS-12X1EV1AA MIDS-16X1EV1AA

dimensions
