Caja hidráulica

La unidad hidroeléctrica Mycond permite utilizar sistemas VRF para proporcionar a los usuarios aire acondicionado, calefacción por agua caliente y agua caliente sanitaria confortables. Esta solución es adecuada tanto para zonas residenciales como comerciales, como residencias, edificios de oficinas, hoteles, hospitales, etc.

Capacidad de refrigeración: 7 ... 28 kW

Capacidad de calefacción: 9 ... 31 kW

¿Quiere comprar o tiene preguntas?

Mycond

Hydro Box

Características principales:

Soluciones integradas (ATA, ATW, ACS) En un solo sistema
Aspecto elegante
Temperatura de salida del agua hasta 50ºC
Combinación de varios módulos para demandas de mayor capacidad
Montaje mural para ahorrar espacio
Conectable a MRF S
Fácil mantenimiento gracias a su diseño patentado

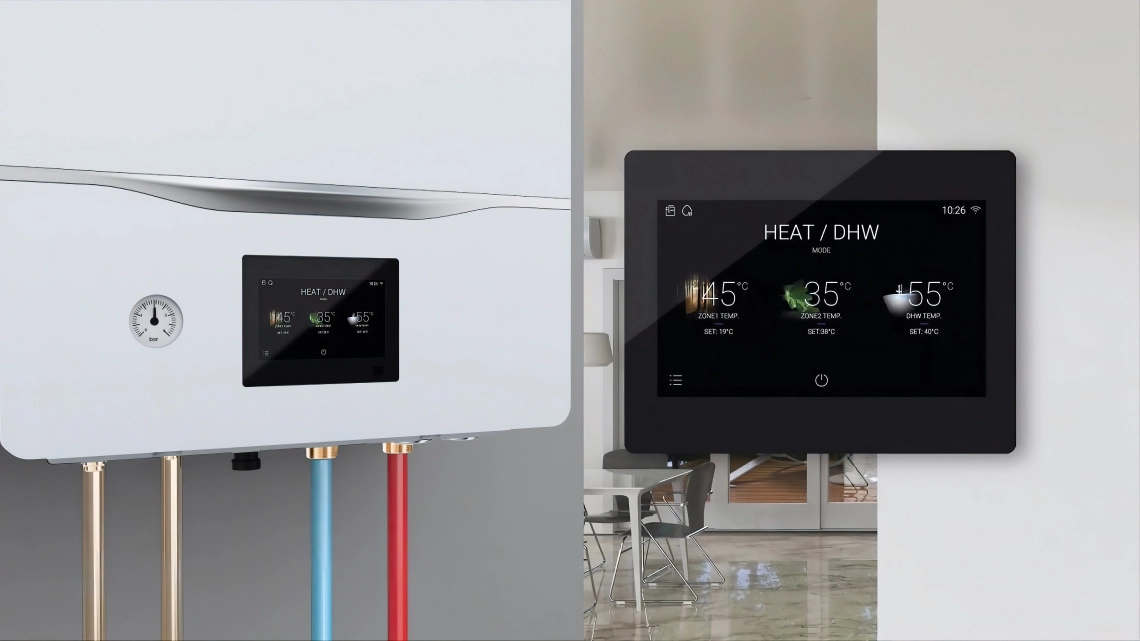

Panel de control táctil de la caja MyCond Hydro

Control sencillo

controlador a color de 5 pulgadas con pantalla totalmente táctil.

Componentes hidráulicos completos

La unidad interior consta de los siguientes componentes principales: Bomba (excepto tamaño 96), depósito de expansión (excepto tamaño 96), intercambiador de calor de placas, grupo de seguridad, presostato diferencial, manómetro, filtro de agua.

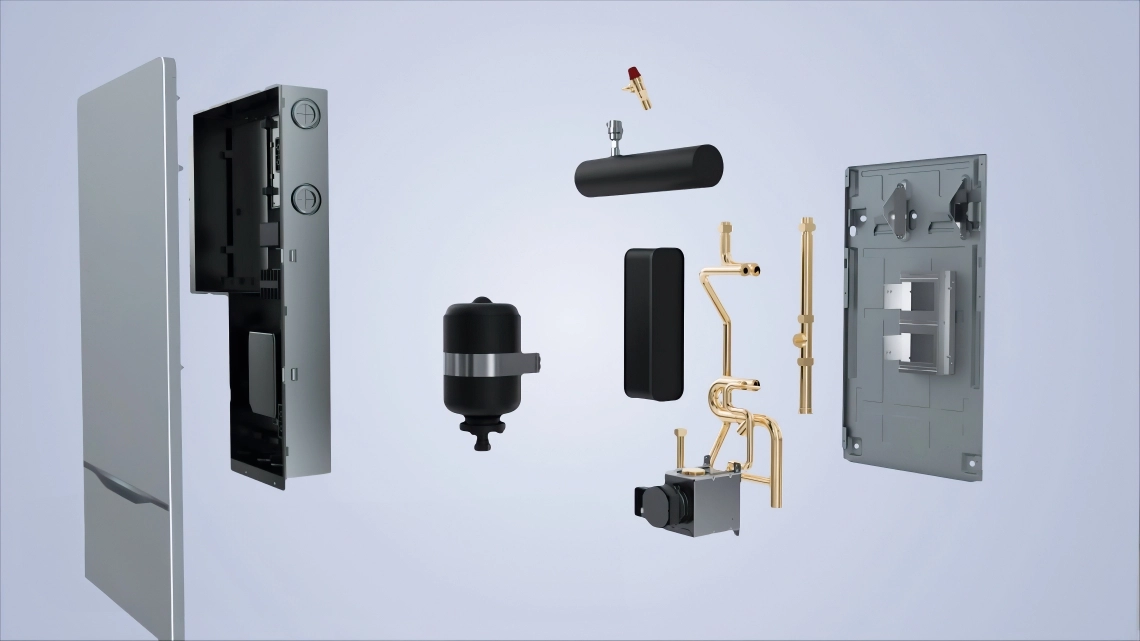

Diseño de los componentes internos de la caja MyCond Hydro

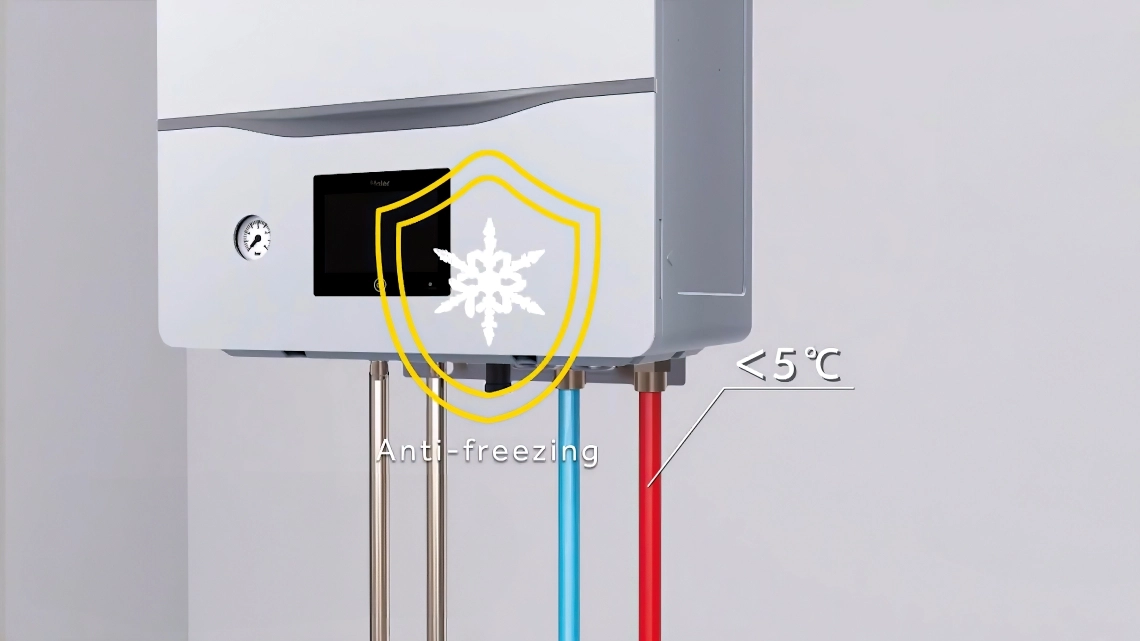

Protección contra heladas de la caja MyCond Hydro

Función anticongelante

Protege las piezas hidráulicas de posibles daños.

Circulación para protección contra heladas

Cuando la temperatura desciende a un determinado nivel, lo que indica la posibilidad de formación de escarcha o hielo, se activa la función anticongelante.

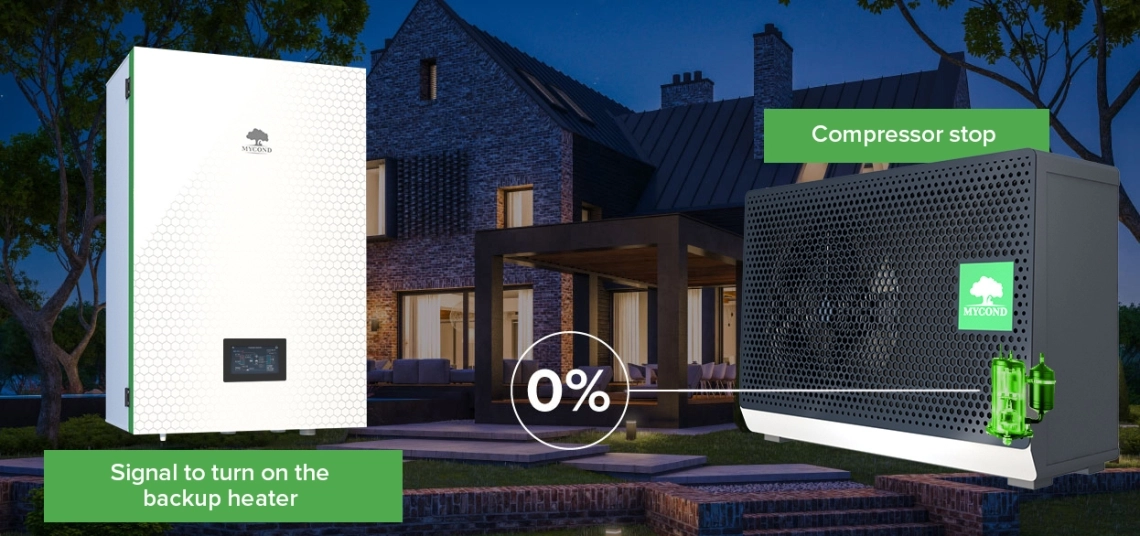

Circulación de la caja MyCond Hydro para protección contra heladas

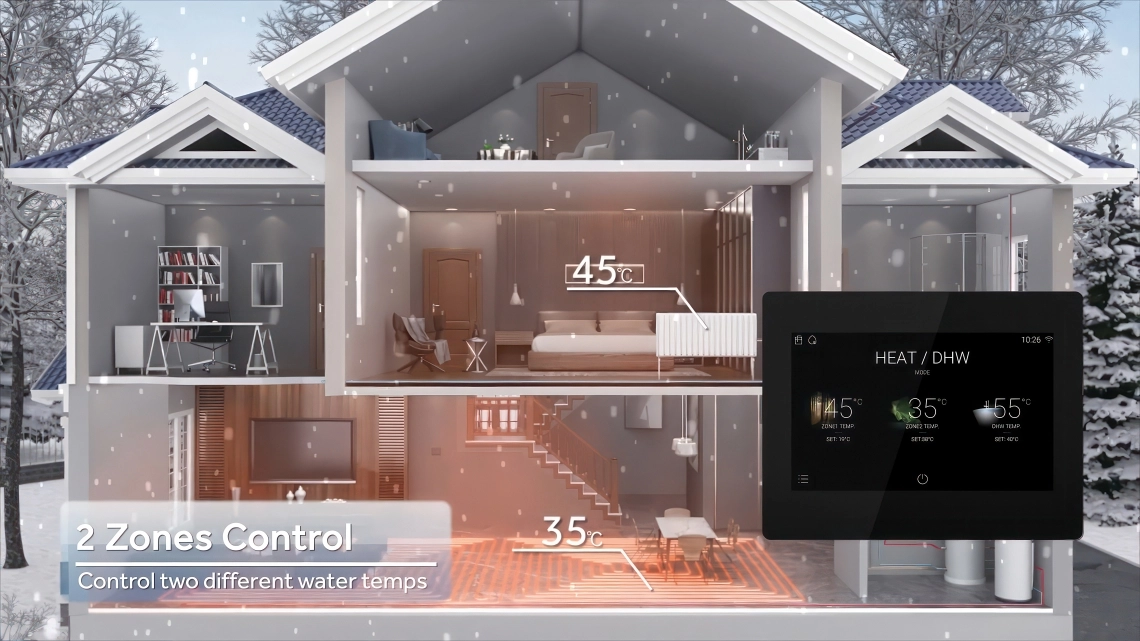

Caja MyCond Hydro dos circuitos separados con requisitos diferentes

Control de dos circuitos separados para salas con requisitos diferentes

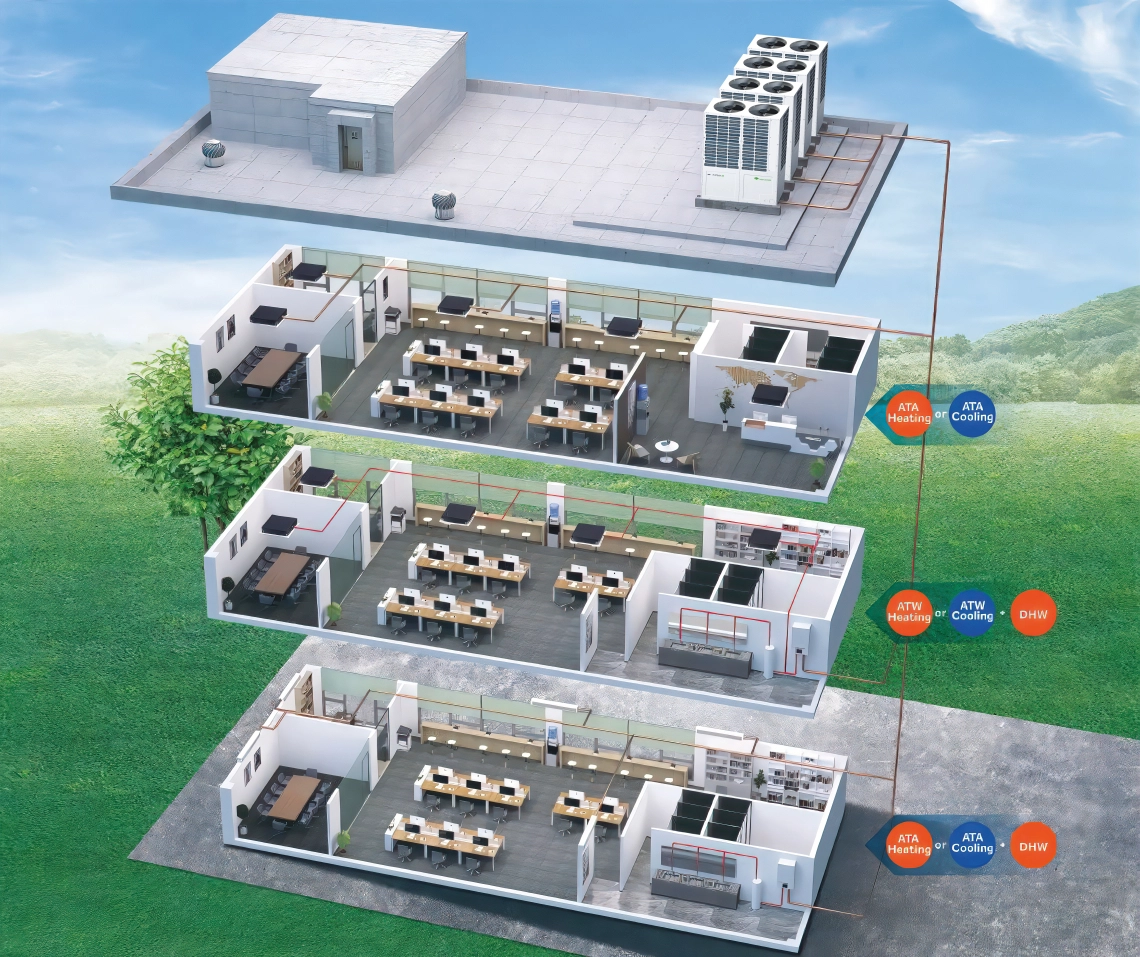

Sistema de calefacción, refrigeración y ACS MyCond Hydro box para un centro de negocios

Modelo/Unidad interior		Unidades	MHUW-24X1EV2AD	MHUW-48X1EV2AD	MHUW-96X1EV2AN
	Refrigeración (1)	kW	7	14	28
Capacidad nominal	Calefacción (2)		9	16	31
Dimensiones Unidad	ALTO / ANCHO / FONDO		850/ 480 / 310	850/ 480 / 310	850/ 480 / 310
Unidad de peso		kW	56	56	52
Lugar de instalación	Interior/exterior		Interior	Interior	Interior
	Sólo módulo hidráulico	%	80-100%	80-100%	80-100%
	Hidrocaja+IDUs	%	Total 50-130% (Hydro box 0-80%)
Ambiente de refrigeración	Mín. - Max.		10~43	10~43	10~43
Lado del agua de refrigeración	Mín. - Max.	°C	5~20	5~20	5~20
Ambiente de calentamiento	Mín. - Max.	°C	-20~24	-20~24	-20~24
Lado del agua	Mín. - Máx.	°C	20~50	20~50	20~50
Nivel de presión sonora	Refrigeración/Calefacción	dB(A)	29/ 32	29/ 32	29/ 32
Nivel de potencia sonora		dB(A)	42	46	48
Caudal de agua	Min-Estándar	L/min	18/26	32/46	63/90
Diámetro de la tubería del circuito de agua	Entrada	pulgada^,,	1	1	1-1/4
	Salida	pulgada^,,	1	1	1-1/4
Tipo de refrigerante			R410A	R410A	R410A
Lado del gas - Tipo de conexión		mm	15.88	15.88	19.05
Lado del líquido - Tipo de conexión		mm	9.52	9.52	9.52
Alimentación		Ph / Hz/ V	1/ 50/ 220~240	1/ 50/ 220~240	1/ 50/ 220~240
Compatibilidad Odu			mRV S

(1) Temp 35°C - LWE 18°C (ST=5°C)
(2) ST/WT 7°C/6°C - TC35°C (STT=5°C)

Dimensiones

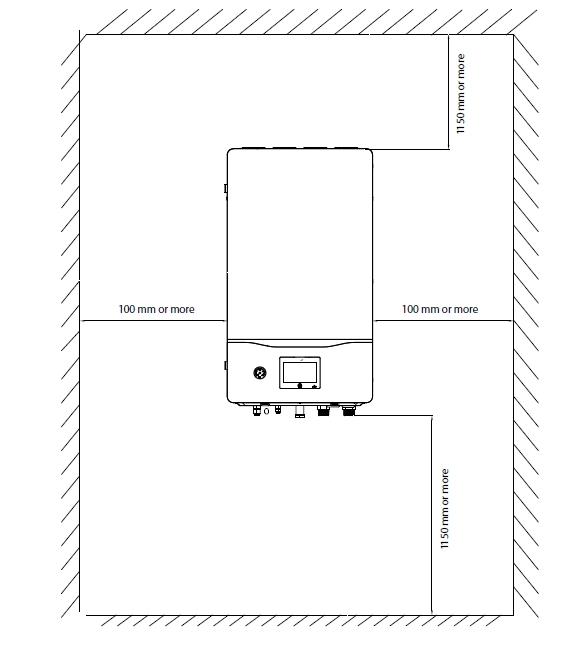

Dimensiones totales de la caja MyCond Hydro - 1

Dimensiones

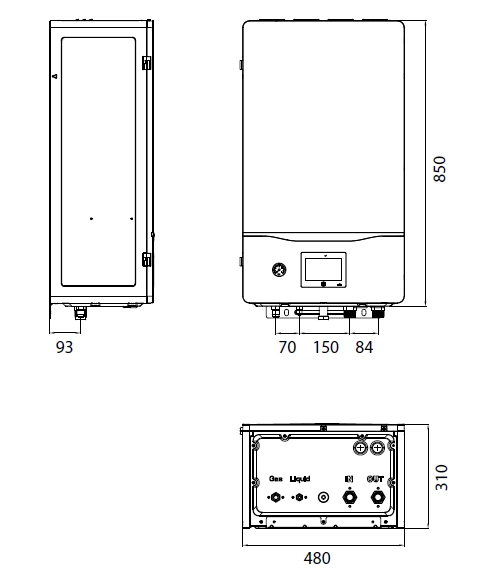

Dimensiones totales de la caja MyCond Hydro - 2
