Bomba de calor modular Inverter serie MCU-YHI

La serie de alta tecnología de bombas de calor MCU YHI de Mycond está fabricada sobre la base de tecnologías avanzadas. El corazón de la unidad es un compresor inverter avanzado con tecnología EVI. Junto con los ventiladores fabricados a base de tecnologías inverter, el control de tipo microprocesador y otros componentes de marcas mundialmente conocidas, la bomba de calor garantiza un funcionamiento ininterrumpido durante todo el año, tanto para frío hasta -20...55 C como para calor hasta -26...55 C grados. Combina una alta eficiencia con un mantenimiento preciso y durante todo el año del rendimiento climático de cualquier sistema

Capacidad de refrigeración: 33,5 - 130 kW

Capacidad de calefacción: 34 -150 kW

¿Quiere comprar o tiene preguntas?

Bomba de calor modular Inverter serie MCU-YHI

Ahorro de energía en todo el inversor

Clase de eficiencia energética 1 según el esquema de clasificación dual basado en el coeficiente de eficiencia energética estacional (SEER) durante el funcionamiento de refrigeración y calefacción. Ahorro de energía de hasta el 26% en todo el rango SEER.

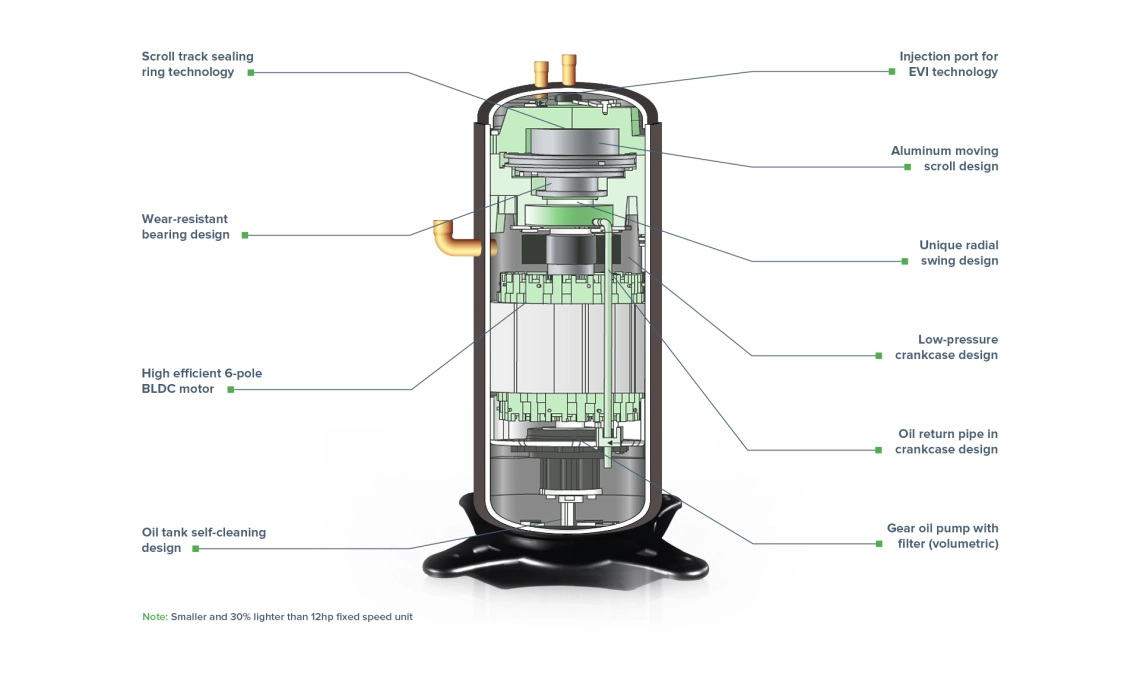

Compresor scroll de alta eficiencia MyCond Inverter MCU-YHI

Diversas aplicaciones

Esta solución es adecuada para uso convencional en interiores, así como para condiciones sanitarias y de proceso especiales, funcionamiento sólo en refrigeración, bajas temperaturas y calor extremo, etc. La unidad admite toda una gama de aplicaciones alternativas.

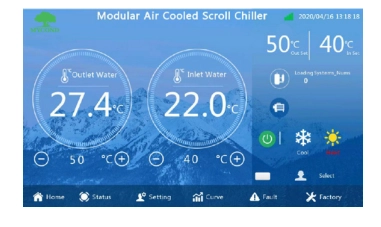

Panel de control MyCond Inverter MCU-YHI

Bombas de calor MyCond Inverter MCU-YHI con control por sensor

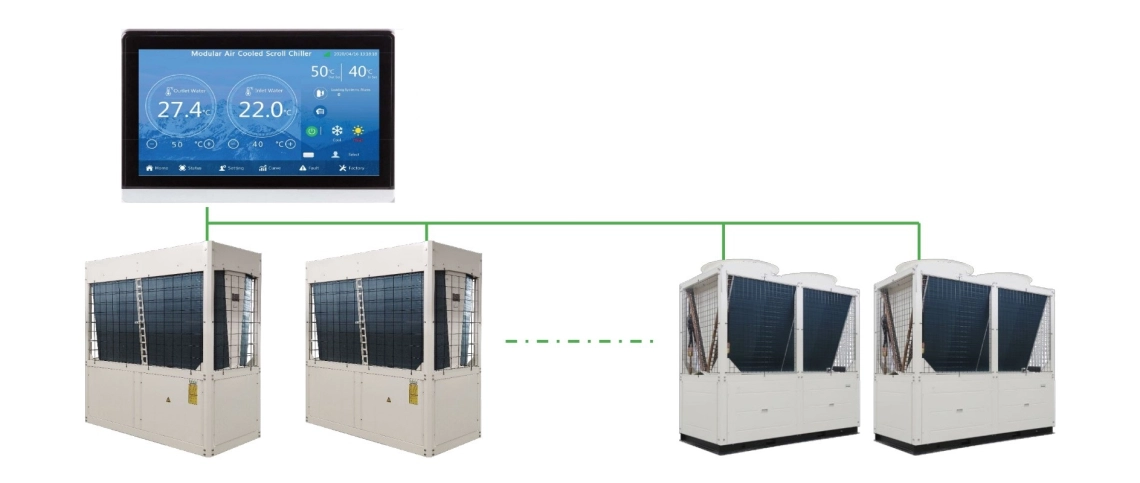

Combinación inteligente

Se pueden combinar libremente hasta 16 módulos de velocidad fija (YH\YHE) y módulos de inversor de velocidad variable. Esto permite satisfacer diversas demandas del proyecto, como el ahorro de energía.

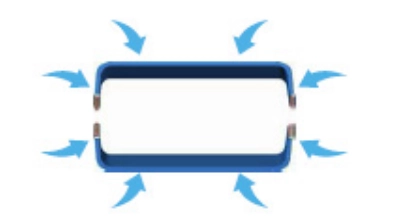

Entrada de aire envolvente

El intercambiador de calor está formado por dos piezas en forma de U

con un 45% más de superficie en el lado del aire y un retorno de aire uniforme en todas las direcciones.

MyCond Inverter MCU-YHI Toma de aire circular

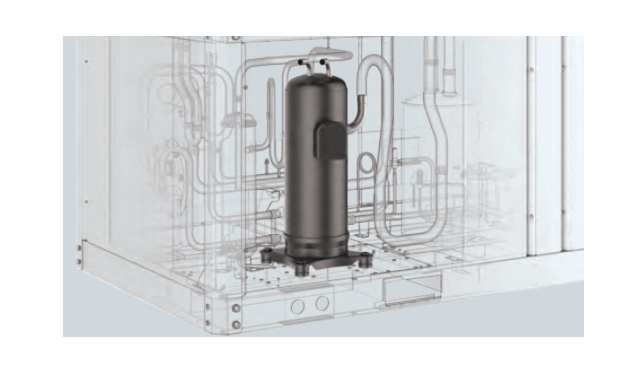

MyCond Inverter MCU-YHI Programa de control de accionamiento de diseño propio

Programa de control de accionamiento patentado

La unidad se acciona mediante un motor BLDC, mientras que el programa de control con 8.000 cuentas por segundo y doble filtrado evita los cortes de corriente en cualquier nivel de frecuencia.

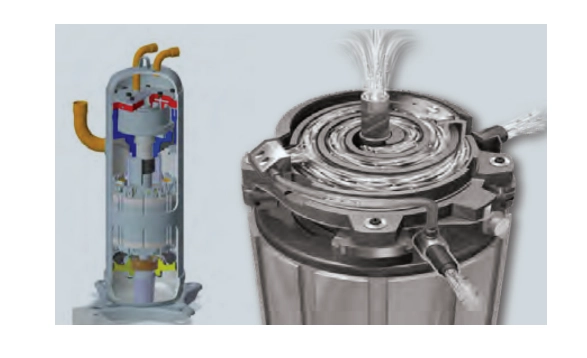

Funcionamiento con inversor y ajuste preciso de la potencia

El potente compresor inverter admite el ajuste continuo de la capacidad entre el 15% y el 100%. También funciona bien con carga parcial, evitando arranques y paradas frecuentes. El uso de la tecnología EVI permite el funcionamiento en condiciones de frío o calor extremos.

MyCond Inverter MCU-YHI Compresor scroll compacto

MyCond Inverter MCU-YHI Control de equilibrado

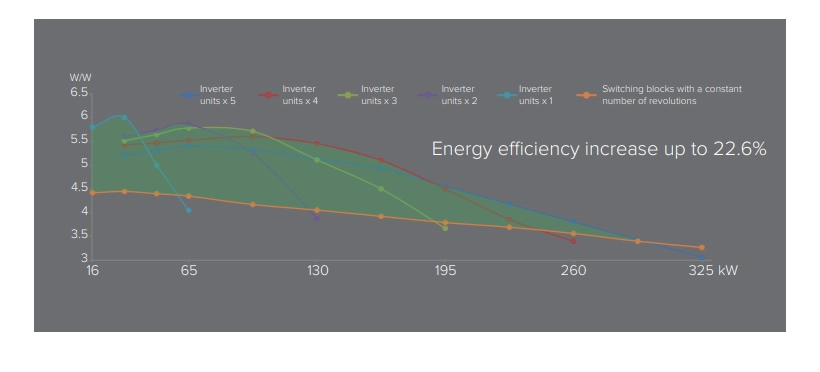

Gestión del equilibrio

La carga parcial tiene prioridad durante el funcionamiento. Cuando varias unidades funcionan juntas, cada compresor se controla por frecuencia mediante una gestión inteligente, lo que garantiza un funcionamiento equilibrado en la zona de eficiencia energética de la curva de rendimiento.

Diseño tecnológico

Los componentes de la bomba de calor están completamente ocultos para evitar que se dañen
Eficiencia de intercambio de calor mejorada gracias a la mayor superficie de entrada de aire
Carcasa de chapa metálica pintada en color marfil
Diseño distintivo del inversor con la tecnología de inyección de vapor mejorada (EVI)
Intercambiador de calor de carcasa y tubos de alta eficiencia

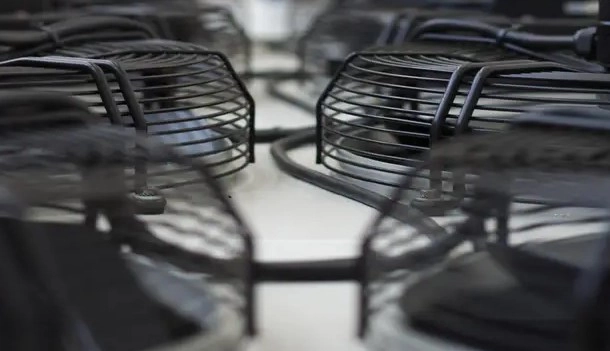

MyCond Inverter MCU-YHI Diseño tecnológico

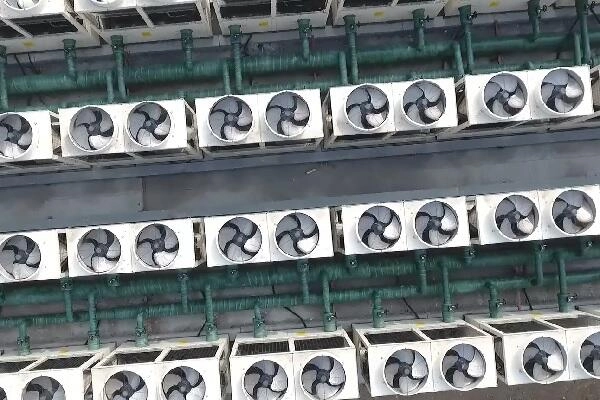

MyCond Inverter MCU-YHI Funciones de comunicación y control

Funciones de comunicación y control

Diseño modular para combinar fácilmente las unidades
Panel de control táctil fácil de usar (accesorio)
Control remoto mediante MODBUS

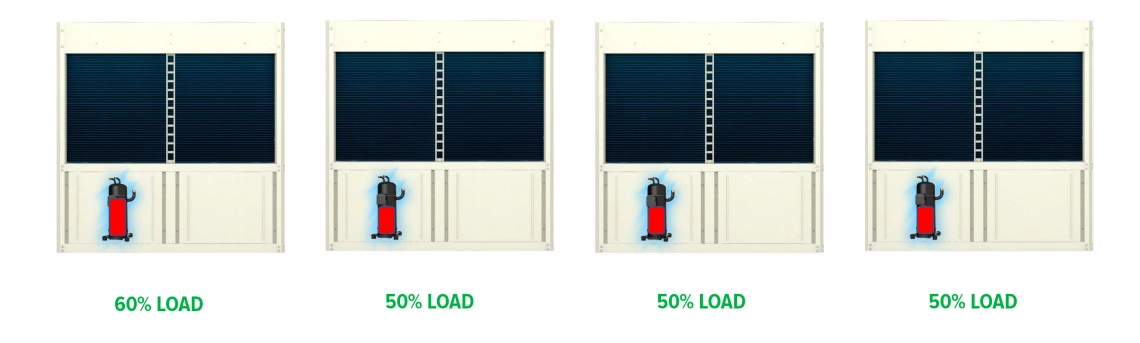

Funcionamiento con carga parcial priorizada

Cuando se combinan varios módulos, la frecuencia de cada compresor se controla de forma inteligente, dando prioridad al funcionamiento en zona de carga parcial energéticamente eficiente. Al mismo tiempo, el tiempo de funcionamiento del compresor y la carga se equilibran para facilitar un desgaste uniforme del compresor de cada módulo.

MyCond Inverter MCU-YHI Ilustración de los niveles de carga del compresor

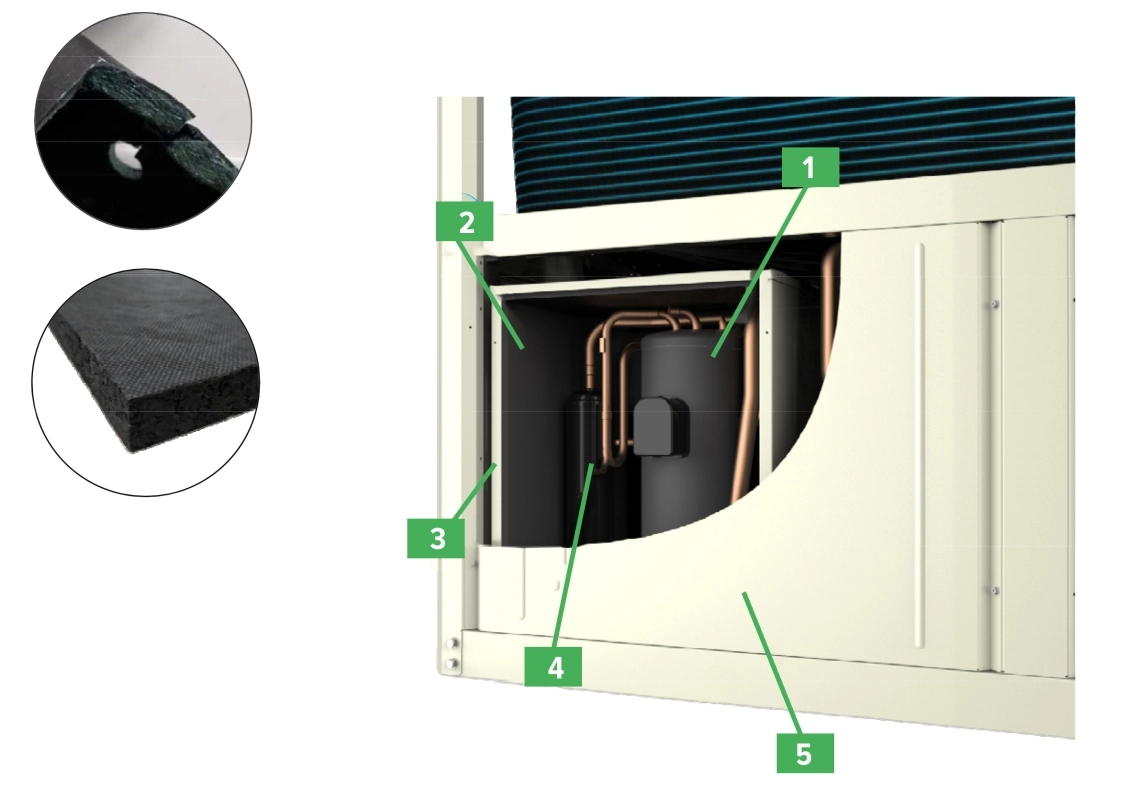

Aislamiento acústico patentado de 5 etapas para la sala de compresores

Bloque acústico. Fieltro verde con material de caucho butílico para frecuencias de ruidos
Panel acústico absorbente ultrasilencioso. Material amortiguador de espuma de alta densidad para absorber eficazmente las vibraciones y el ruido en todas las frecuencias
Caja hermética insonorizada
Tubería de cobre de aspiración y descarga, separador de aceite, silenciador, etc., colocados en la caja insonorizada del compresor
Panel de protección alrededor de la unidad para bloquear aún más el ruido

Componentes de la bomba de calor modular MyCond Inverter MCU-YHI

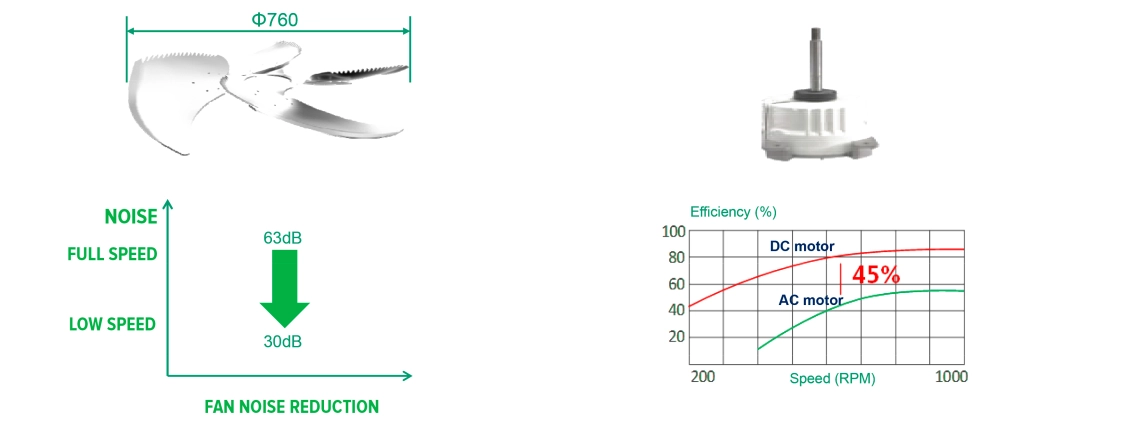

Ventilador axial de mayor diámetro de la industria con igual caudal de aire

Impulsor de diente de sierra de gran tamaño, baja velocidad de rotación, baja velocidad del ventilador, ruido de funcionamiento a baja velocidad para soplante doble de hasta 30 dB. El motor del ventilador de CC completa sin escobillas presenta un ajuste de velocidad continuo del 15-100% y un funcionamiento más estable, consiguiendo una mayor eficiencia energética a la vez que se reducen los ruidos.

Especificaciones del ventilador de la bomba de calor modular MyCond Inverter MCU-YHI

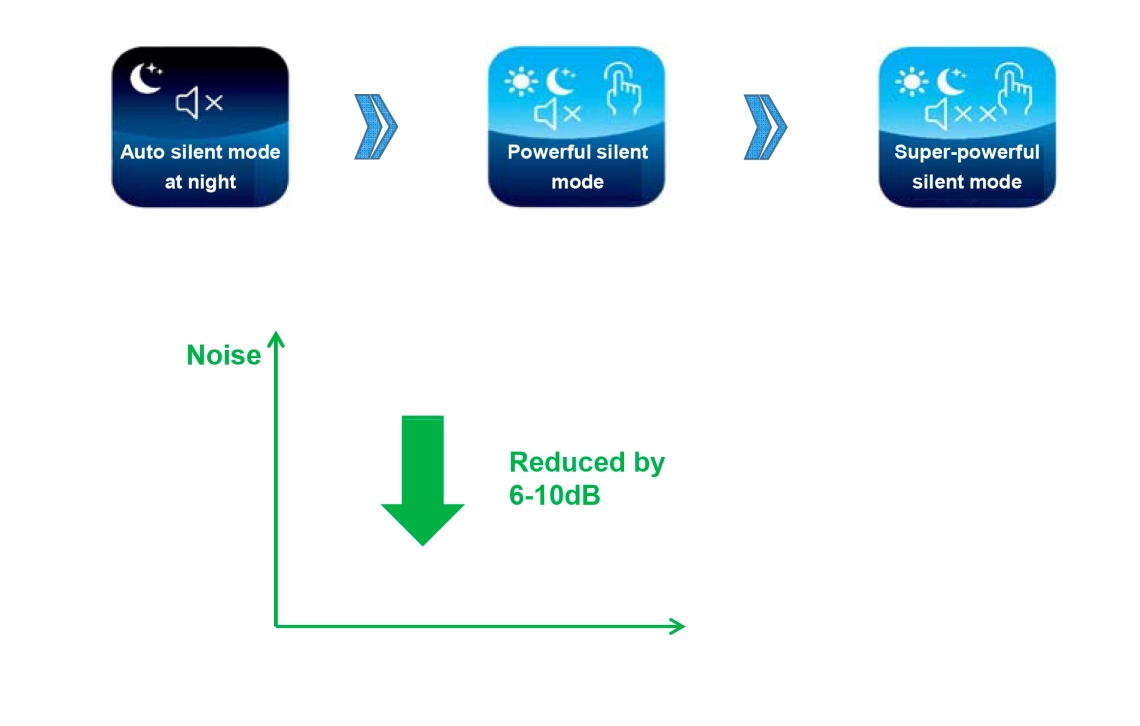

MyCond Inverter MCU-YHI Modos de funcionamiento de la bomba de calor y reducción del ruido

Conversión de frecuencia y reducción de ruido

Tres modos silenciosos seleccionables
Con los ajustes del controlador por cable, la unidad limita automáticamente la frecuencia de funcionamiento del compresor y el ventilador y reduce activamente el ruido para satisfacer los requisitos más exigentes de los clientes.

Gama de funcionamiento

Gracias a muchos años de experiencia en el desarrollo y diseño de equipos de refrigeración, la empresa ha implementado con éxito la tecnología de inyección de vapor mejorada (EVI) y la tecnología inverter y ha logrado un gran avance en el funcionamiento de las bombas de calor modulares, el rango de funcionamiento se ha incrementado.

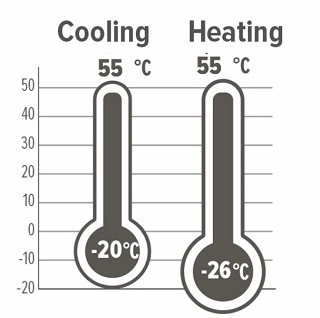

MyCond Inverter MCU-YHI Rango de funcionamiento

Especificaciones	Unidades	MCU035YHI	MCU065YHI	MCU130YHI
Modo de refrigeración nominal
Potencia frigorífica	kW	33,5	65,0	130
Consumo eléctrico	kW	12,0	21,2	41,8
EER	W/W	2,79	3,06	3,11
Índice de eficiencia energética estacional (SEER)	A/A	4,60	4,55	4,55
Coeficiente de rendimiento estacional (SCOP)	P/P	3,20	3,10	3,10
Modo de calefacción nominal
Potencia de calefacción	kW	34,0	75,0	150
Consumo eléctrico	kW	10,5	23,4	45,0
COP Coeficiente de rendimiento estacional (SCOP)	W/W P/P	3,24 3,20	3,20 3,10	3,33 3,10
Alimentación eléctrica		380 V, 3 fases, 50 Hz	380 V, 3 fases, 50 Hz	380 V, 3 fases, 50 Hz
Caudal de agua	^m3/h	5,76	11,2	22,4
Caída de presión del agua	kPa	30	45	45
Tipo de conexión de la tubería de entrada/salida de agua		DN40 rosca exterior	Conexión de brida DN 65	Conexión de brida DN65
Modo de funcionamiento		Funcionamiento automático basado en microcontrolador	Funcionamiento automático basado en microcontrolador	Funcionamiento automático basado en microcontrolador
Tipo de compresor		Compresor scroll inverter con inyección de vapor mejorada (EVI)	Compresor scroll inverter con inyección de vapor mejorada (EVI)	Compresor scroll inverter con inyección de vapor mejorada (EVI)
Número de compresores	unid.	1	1	2
Tipo de ventilador		Ventilador axial inverter silencioso	Ventilador axial inverter silencioso	Ventilador axial inverter silencioso
Número de ventiladores	unid.	1	2	2
Caudal de aire	^m3/h	13000	26000	47000
Tipo de refrigerante		R410A	R410A	R410A
Dimensiones, LxAxH	mm	1170×846×1694	2000×950×2020	2250x1150x2260
Peso neto	kg	285	600	960
Peso operativo	kg	300	660	1060
Nivel sonoro	dB(A)	50 - 61	50 - 67	50 - 67
Potencia eléctrica total máxima	kW	20	31,5	63
Corriente máxima de funcionamiento	A	30,5	50	100

Notas:
1. La capacidad nominal de refrigeración y el consumo nominal de energía durante la refrigeración se han probado con el caudal nominal de agua, la temperatura del agua de salida 7 °C y la temperatura ambiente 35 °C (bulbo seco).
2.La capacidad nominal de calefacción se ha probado con el caudal de agua nominal, la temperatura del agua de salida a 45 °C y la temperatura ambiente del aire a 7 °C (bulbo seco) / 6 °C (bulbo húmedo).
