Esquemas de conexión de los ventiloconvectores (~220 V)

A continuación, puede encontrar 2 diagramas de cableado para unidades de fan coil, equipadas con un motor de CA de 3 velocidades (~220V) y válvula(s) normalmente cerrada(s) con actuadores termoeléctricos.

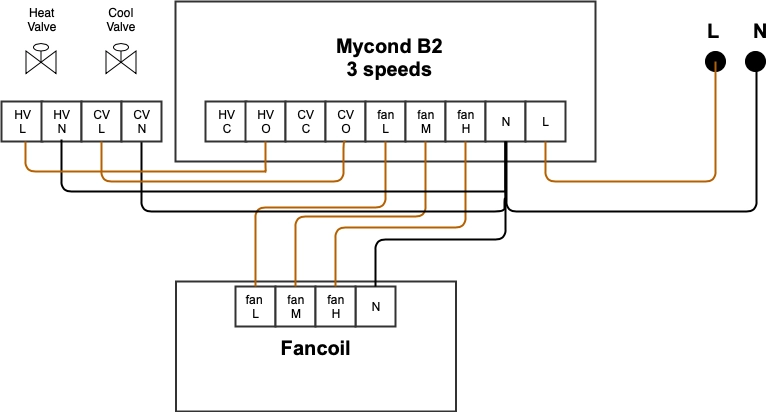

Sistema de 4 tuberías


Diagrama que muestra las conexiones de cableado para una unidad de fan coil de 220V.

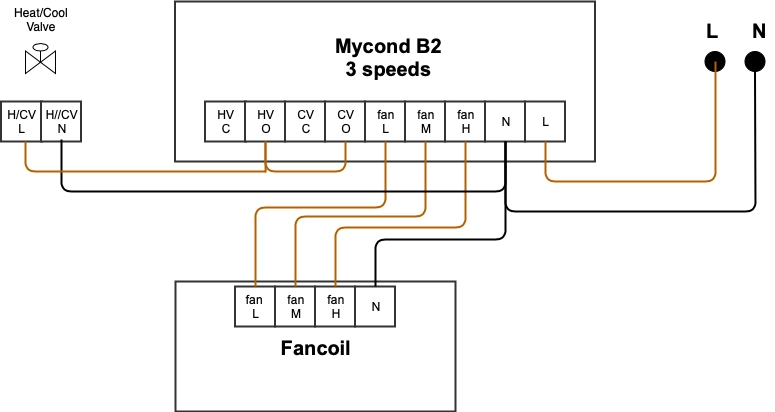

Sistema de 2 tuberías

Diagrama que ilustra la configuración de cableado para unidades de fan coil con conexión de 220 V.

Instale un puente entre el terminal HV-O y CV-O.
